QT980 扫码

感谢使用提供的QT980 扫码设备。认真阅读本文档，可以帮助您了解此设备功能、特点、以及快速掌握设备的使用、安装方法。

产品简介QT980 是一款嵌入式安装的扫码设备，可以应用于人脸扫码设备、自助机等场景，具备多种输出接口，支持USB/RS232/TTL。

产品特点1，QT980 扫码设备支持快速扫码。2，识读速度快，精度高，识读速度最快可达0.1秒。3，操作简单，搭配人性化使用工具，使设备调试更便捷。

整体介绍固定孔指示灯识读窗

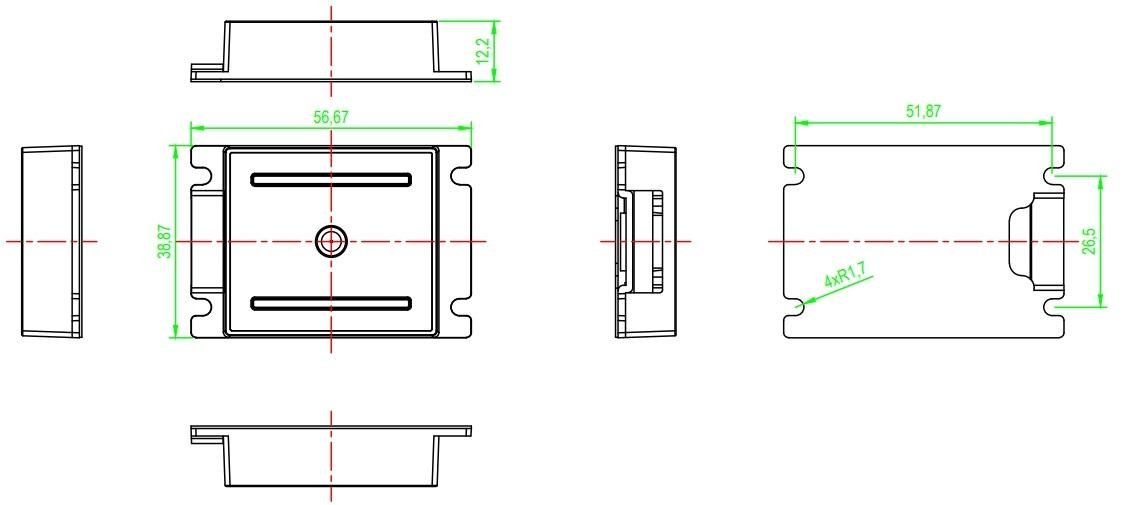

产品尺寸图

常规参数常规参数支持接口USBRS232TTL（接口电压3.3V）指示方式白灯闪烁蜂鸣提示图像传感器 30万像素CMOS 传感片最大分辨率 640480支持系统类型 Windows（xp.7.8.10）安装方式 嵌入式安装产品尺寸 56.67mm38.67mm*12.2mm产品材质 PC+ABS

识读参数二维码识读参数识别码制QRCode、EAN-

EAN-

ISBN-

ISBN-

CODE

CODE

CODE1

UPC、ITF、等解码支持 手机屏幕/纸质识读景深 29mm-114mm读取精度 ≥10mil读取速度 80ms每次（平均）,支持连续读取读取方向 360度视场角 水平55° 垂直61°

电气参数须在连接好设备之后，才允许提供电源输入。如果在线缆带电时接插或拔离设备（带电热插拨），将会损坏其电子部件，请确保在进行线缆插拨时已切断电源。不良的电源连接、或过短间隔的电源关闭开启操作、或过大的压降脉冲都可能导致设备不能处于稳定正常的工作状态，需保持电源输入的稳定。在关闭电源输入后，需间隔2 秒以上才可以再次开启电源输入。电气参数工作电压 DC 5V工作电流 127mA额定功耗 635mW

工作环境工作环境参数静电防护 接触放电4KV（接口部分）工作温度 -10°C-60°C存储温度 -30°C-70°C相对湿度 5%-95%（无凝结）（40℃下）

8PIN 接口定义PIN# Signal Name I/O 说明1 TTL_RX Iutput 串口逻辑电平输入2 TTL_TX Output 串口逻辑电平输出3 GND - 电源地4 VCC - 电源输入5 RS232_RX Iutput 串口232电平输入6 RS232_TX Output 串口232电平输出7 Data- - USB 数据-8 Data+ - USB 数据+

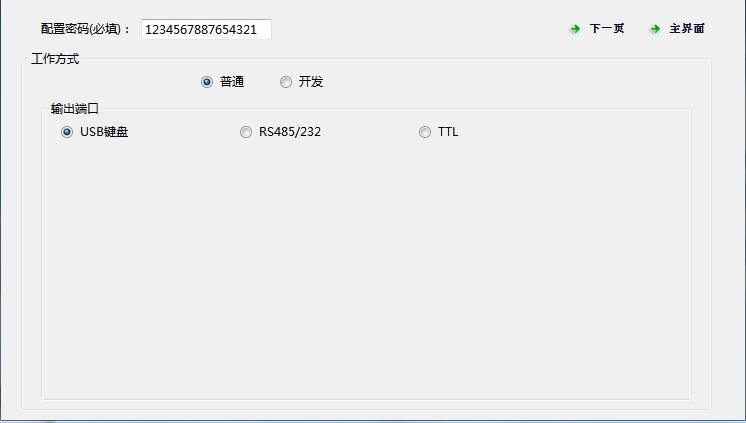

利用VguangConfig 配置工具对设备进行配置。Pin1Pin8 图 5.1 配置工具（1）图 5.2 配置工具（2）具体配置方法，可以参考官网“VguangConfig配置工具使用手册

1，USB配置成开发模式后，无法连接配置工具。答：需要利用扫码配置，配置成普通模式，断电重启，即可重新连接配置工具，也可直接使用扫码配置。2，配置成开发模式后，扫码没有反应。答：配置开发模式时，二次开发选项统一选择“微光通信协议”，选择其他的方式均会导致扫码无反应。3，使用RS232或者TTL时，串口调试工具收不到数据或收到的是乱码。答：确保串口调试工具的波特率与扫码器配置的波特率是一致的。如果波特率一致，依旧乱码，可以检查一下串口线或者TTL转USB模块。4，串口使用开发模式时，收到的数据与原始内容有区别。答：开发模式下，扫码器是以协议格式上传数据的，含有命令头和校验字等内容。具体解析格式可参考官网《微光通信协议3.0》
