Q300扫码

感谢使用提供的 Q300扫码设备。认真阅读本文档，可以帮助您了解此设备功能、特点、以及快速掌握设备的使用、安装方法。

产品简介Q300 扫码设备是专为嵌入式领域研发的一款产品，具备多种输出接口，支持USB、韦根、TTL、RS232和RS485输出方式，适用于闸机、自助机等场景。

产品特点1，Q300扫码设备支持扫码\刷卡二合一。2，识读速度快，精度高，识读速度最快可达0.1秒。3，操作简单，搭配人性化使用工具，使设备调试更便捷。

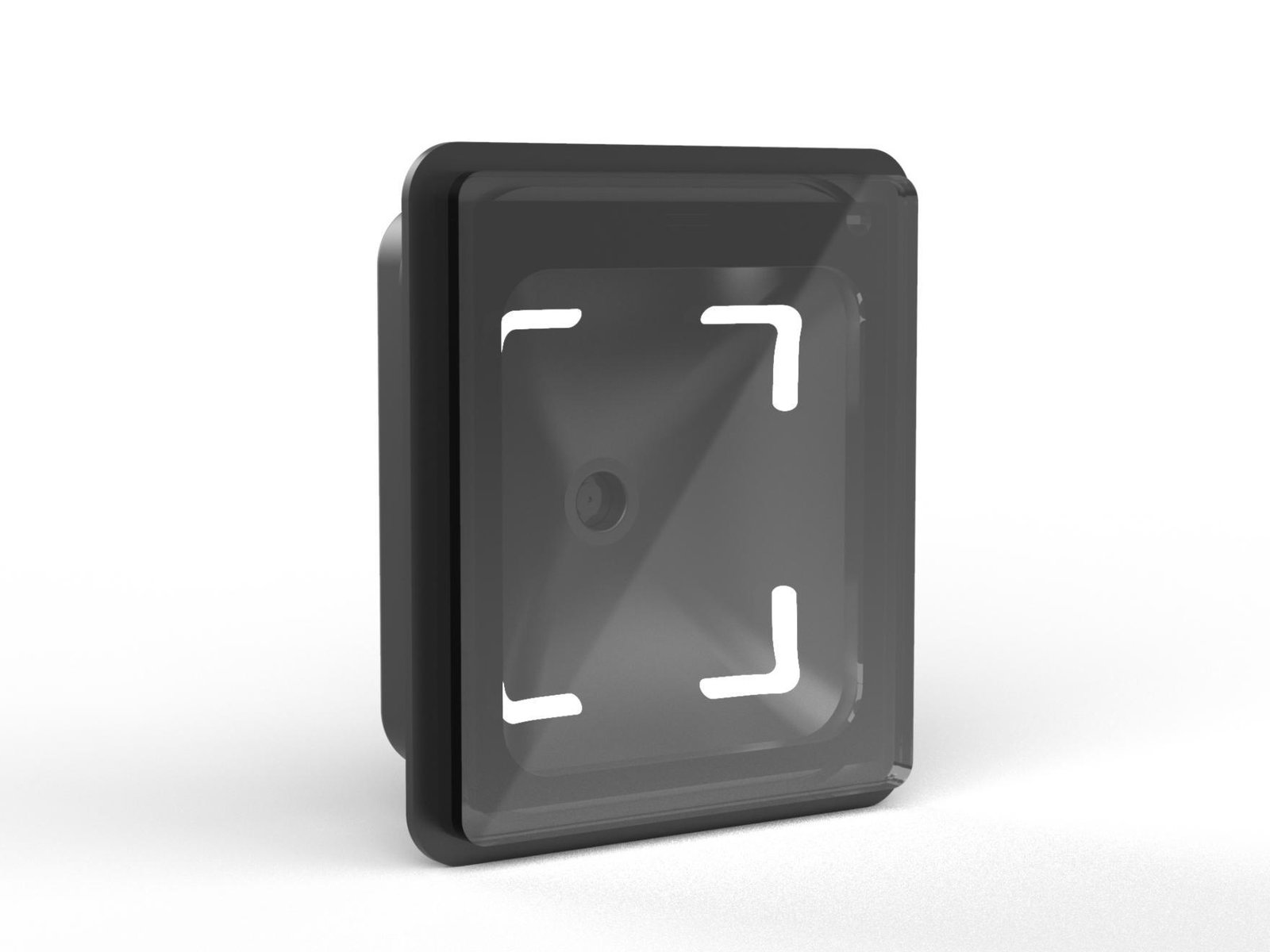

整体介绍补光灯识读区域扫码指示灯 电源指示灯

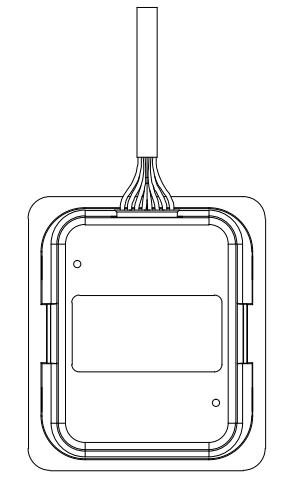

产品尺寸图底视图侧视图主视图

3.1. 常规参数

支持接口：USB、RS232、RS485、TTL、韦根

指示方式：红光、绿光、白光指示灯，蜂鸣器

图像传感器：30万像素CMOS传感片

最大分辨率：640*480

安装方式：嵌入式安装

产品尺寸：75mm65mm28.35mm

识读窗尺寸：51mm*46mm

3.2. 识读参数

二维码识读参数：

识别码制：QR、PDF417、CODE39、CODE93、CODE128、ISBN10、ITF、EAN13、DATABAR、aztec等

解码支持：手机屏幕纸质

识读景深：0mm~65.56mm(QRCODE 15mil 室内)

读取精度：≥8mil

读取速度：100ms每次（平均），支持连续读取

读取方向：倾斜±56.3°、旋转±360°、偏转±55.7°（15milQR）

视场角：水平72.1°、垂直56.6°、视场角84.3°（15milQR）

射频卡识读参数：

识别卡类型：ISO 14443A协议卡、ISO 14443B协议卡、身份证（仅读取物理卡号）

操作卡方式：读取UID/读写M1卡扇区

射频工作频率：13.56MHz

识读有效距离：＜5cm

3.3. 电气参数

须在连接好设备之后，才允许提供电源输入。如果在线缆带电时接插或拔离设备（带电热插拨），将会损坏其电子部件，请确保在进行线缆插拨时已切断电源。不良的电源连接、或过短间隔的电源关闭开启操作、或过大的压降脉冲都可能导致设备不能处于稳定正常的工作状态，需保持电源输入的稳定。在关闭电源输入后，需间隔2秒以上才可以再次开启电源输入。

工作电压：DC 5V-24V

工作电流：280mA（典型值5V供电）

额定功耗：1400mW（典型值5V供电）

3.4. 工作环境

静电防护：±8kV（空气放电），±4kV（接触放电）

工作温度：-20°C-65°C

存储温度：-40°C-80°C

相对湿度：5%-95%（无凝结）（环境温度30℃）

环境照度：0-100000Lux(非阳光直射)

Pin# 定义 说明Pin 1TTL_RX TTL接收端D0 韦根0Pin 2TTL_TX TTL发送端D1 韦根1Pin 3 GND 电源地Pin 4 VCC 电源正极Pin 5232_RX 232接收端485A 485引脚Pin 6232_TX 232发送端485B 485引脚Pin 7 DM USB_data-Pin 8 DP USB_data+PIN8 PIN1

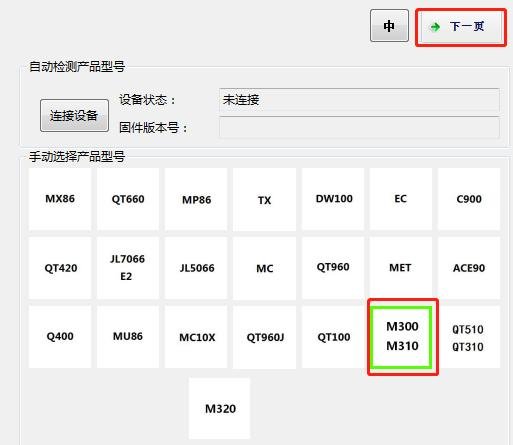

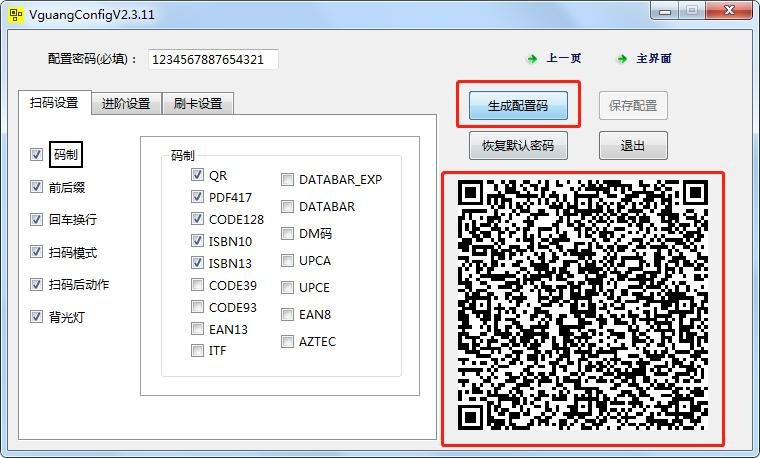

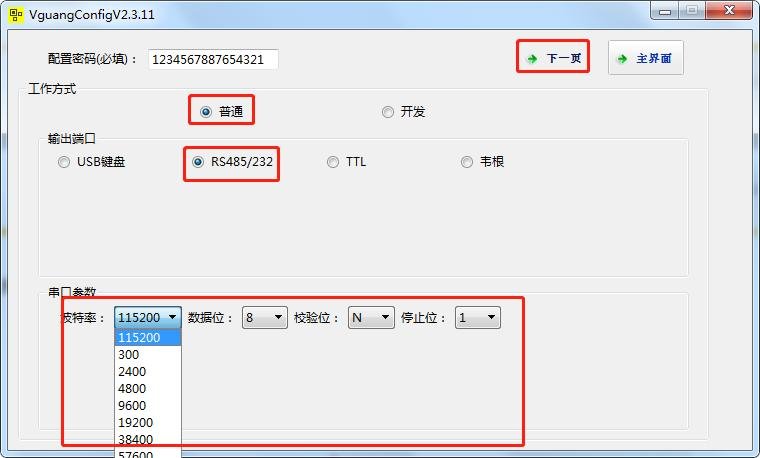

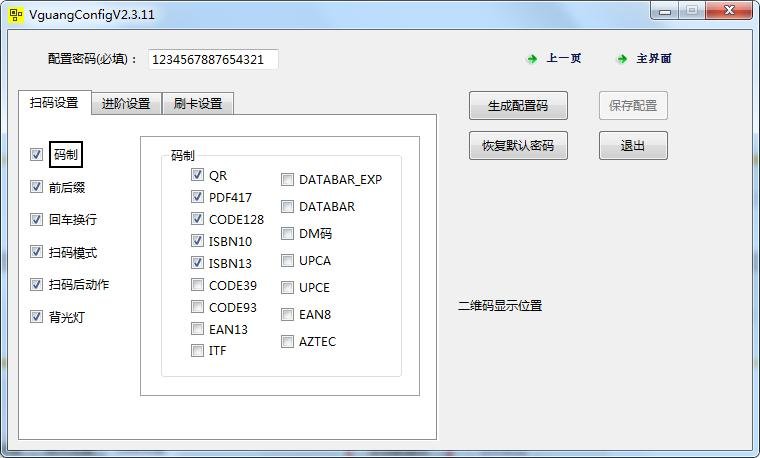

利用VguangConfig 配置工具对设备进行配置。打开如下配置工具（可以官网下载中心获取）。图 5.1 配置工具按照如下步骤配置设备，以配置 485 设备为例。第一步：选择设备型号，选择 M310即可。 第二步：选择输出方式，配置相应的串口参数。第三步：选择需要的配置。配置选项内容参考官网《VguangConfig配置工具使用手册》第四步：按需求勾选完选项后，点击生成配置码。 第五步：用扫码器扫一下生成的配置码。然后给扫码器断电重启，即完成配置。配置工具详细使用方法，可以参考官网“VguangConfig配置工具使用手册”。

6.1. 工作模式配置

6.2. 输出方式配置

6.3. 设置回车换行

6.4. 232/485 波特率设置

6.5. TTL 波特率设置

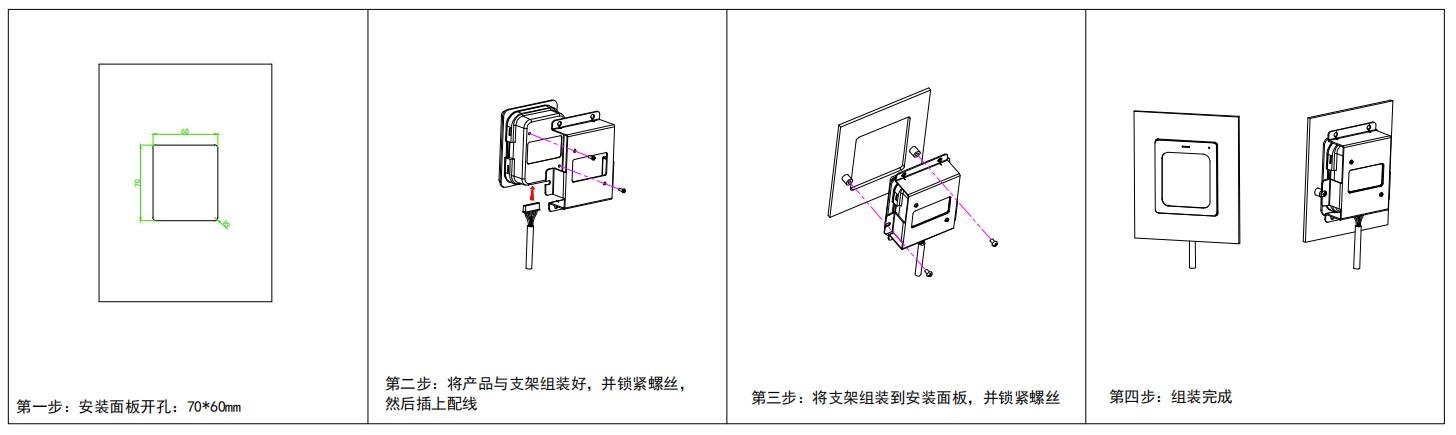

产品采用CMOS 图像传感器，安装时应避免识读窗正对太阳、大功率灯具等强光源。强光源会造成图像中二维码与背景对比度过大而无法解码，长期照射也会损伤图像传感器，造成设备故障。识读窗采用钢化玻璃，具有良好的透光性、且抗压抗冲击性。但是，依然要避免更高硬度的物体划伤钢化玻璃，而降低二维码识别性能。射频卡识读天线位于识读窗下侧，在安装时应避免10cm 以内无金属和磁性物质，否则会严重降低刷卡性能。

1，设备标准为5-24V供电，可以从门禁电源取电，也可以单独供电。电压过高可能导致设备无法正常工作，甚至损坏设备。2，不可私自拆解扫码器设备，否则可能会损坏设备。3，门禁扫码器安装位置要尽量避免强光直射。否则可能会影响扫码效果。扫码器识读面板要保证干净，清洁，否则可能会影响扫码器正常取图。扫码器周边的金属可能会干扰NFC磁场，影响刷卡。4，门禁扫码器设备接线要牢固、可靠。且线与线之前要确保绝缘，防止短路烧坏设备。
