VF202 人脸识别门禁机
VF202 人脸识别门禁机使用手册：涵盖产品简介、产品特性、参数规格、产品外观、接口定义、设备使用说明、安装方法与注意事项。
前言
感谢使用 VF202 人脸识别设备。认真阅读本文档，可以帮助您了解此设备功能、特点，以及快速掌握设备的使用、安装方法。
产品简介
VF202 采用 Linux 操作系统，存储容量 8GB，有 RS485、韦根、以太网、4G 多种通讯方式，人脸识别采用本地验证方式，人脸库存放在设备本地，验证成功后可以输出人员 ID，输出方式同样可以采用以上四种方式中的一种。VF202 同时还支持屏下刷卡和蓝牙无线开门，提供多种通行方式。
本产品特色点为具有 5 寸高清屏、语音播报，具备良好的互动性和易用性。
产品特性
5 英寸液晶显示屏和语音播报，真人语音提示，百万像素双目摄像头。
99%以上识别准确率，毫秒级识别速率。
人脸识别距离 0.3m-1.5m，支持 2000 人脸库，支持 10000 张 IC 卡，50000 条以上记录。
内置静默活体检测，可有效阻挡照片、视频和面具攻击。
支持 MQTT 协议。
预留 RS485、韦根输出人脸 ID 号。
内置高精度时钟芯片和 RTC 电池，断电可保存时间。
配合专用门禁程序，注册、设置更便捷。
支持 logo 定制。
支持自定义屏保壁纸。
参数规格
【产品参数 / 系统参数】 操作系统：Linux 存储容量：8GB 处理器：ARM Cortex A7 MP2 1GHz NPU：0.6 TOPS 算力
【显示屏】 尺寸：5 寸液晶显示屏 分辨率：480*854
【通讯方式】 有线：1 路 10/100M 自适应网口 无线：可扩展支持 4G 1 路 RS485 1 路韦根 26/韦根 34
【物理接口】 继电器：30V1A 2 路报警信号输入接口
【电源供电】 供电电压：9～24V(DC)（推荐 12V 供电） 功耗：Max.7W
【摄像头】 RGB 摄像头视场角：D=70.3° H=63° V=38° 光圈：2.0 分辨率：1920*1080 焦距：4.35MM 红外摄像头视场角：D=68° H=60° V=37° 光圈：2.2 分辨率：1616*1232 焦距：2.35MM
【扬声器】 内置 8Ω 2W 扬声器
【材质】 防火 PC+有机玻璃
【工作温湿度】 工作温度：-20℃～55℃ 工作湿度：10%～90%（无凝结）
【防护等级】 静电防护：接触 8KV，空气 15KV 防尘防水等级：IP54
【人脸性能参数】 算法：1:N 算法动态人脸检测（防照片、视频攻击），硬件红外活体检测（防照片、视频攻击） 人像容量：2000 张 识别距离：0.3-1.5m 通过率：≥99%（容量达到 2000 张时） 误识率：≤0.01%（容量达到 2000 张时） 识别时间：< 0.3s
【刷卡性能参数】 天线规格：13.56MHz 天线尺寸：30mm*30mm 读卡距离：0-3cm（卡片类型和规格不同刷卡距离可能不同） 支持卡类型：M1 卡、S70、Mifare Classic-4439、Mifare Classic-S50、Mifare Ultralight-MIFARE Ultralight、Mifare Ultralight-MIFARE Ultralight-C、Mifare DESFire-EV1-容量 2K/4K/8K、Mifare DESFire-EV2-容量 2K/4K/8K、Mifare DESFire-EV3-容量 2K/4K/8K、MIFARE DESFire-Light、NTAG-213/215/216、FM11RF08-4uid/7uid/32N、身份证、ISO14443B、FM1208-09-容量 8k、FM1208-9、FM1208-10
产品外观

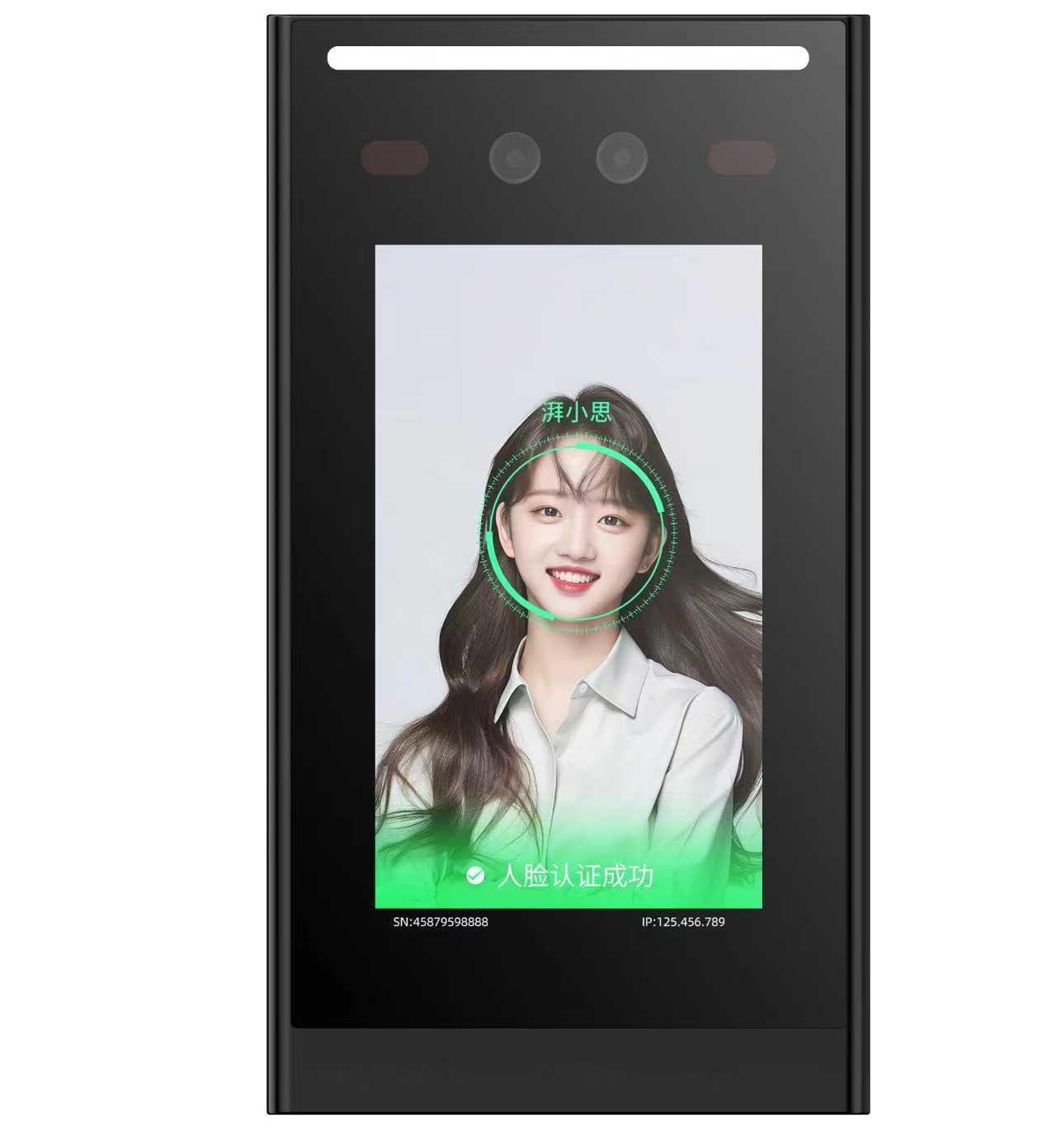

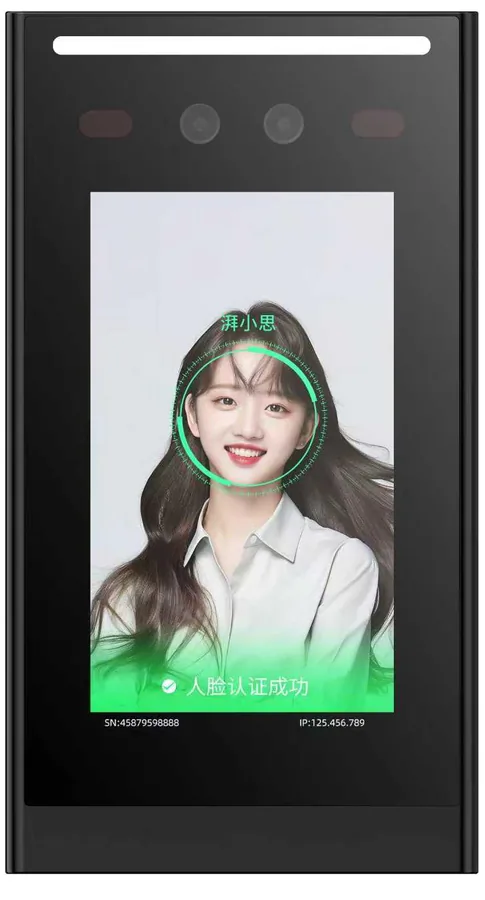

产品外观图

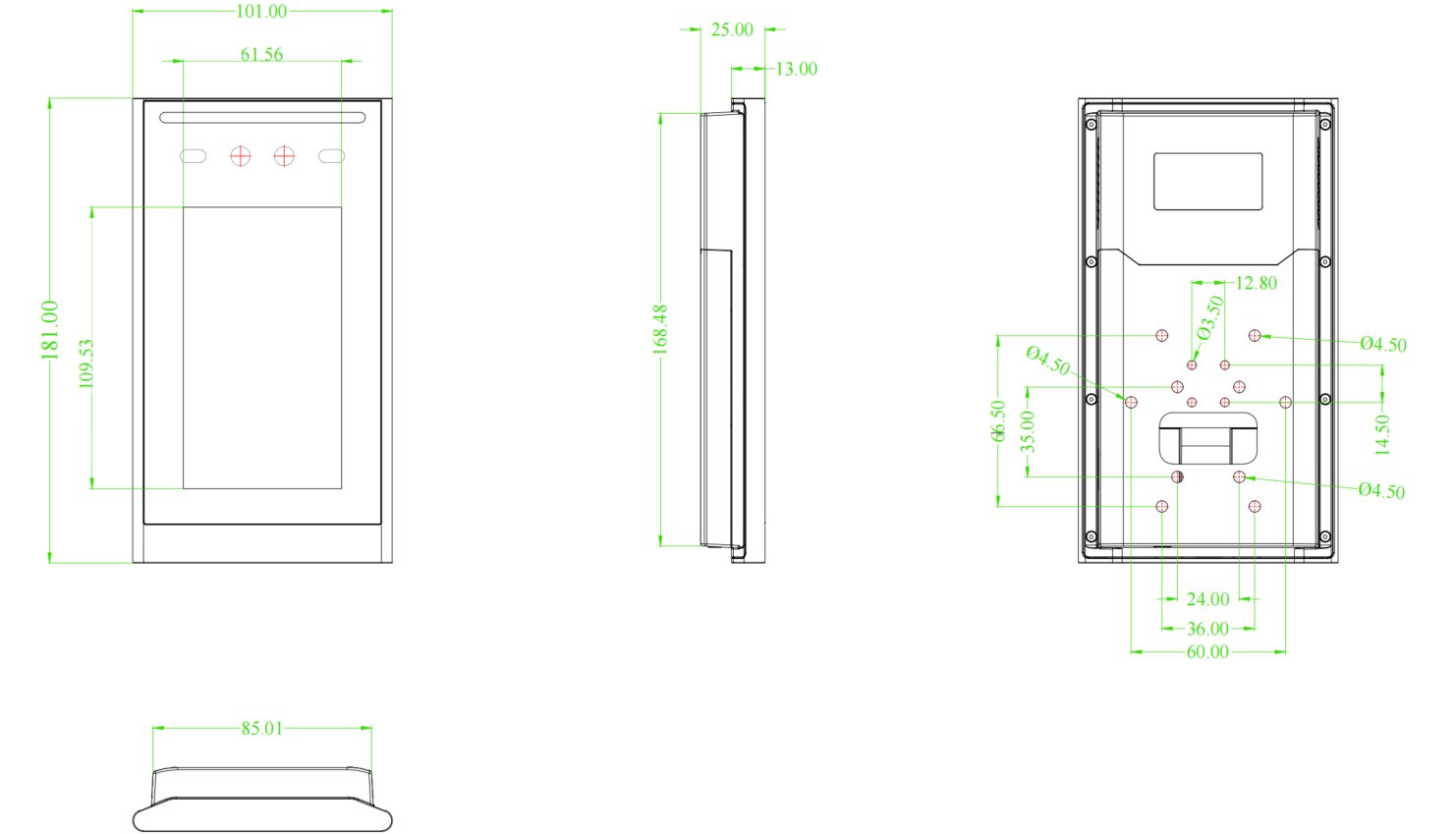

产品尺寸图

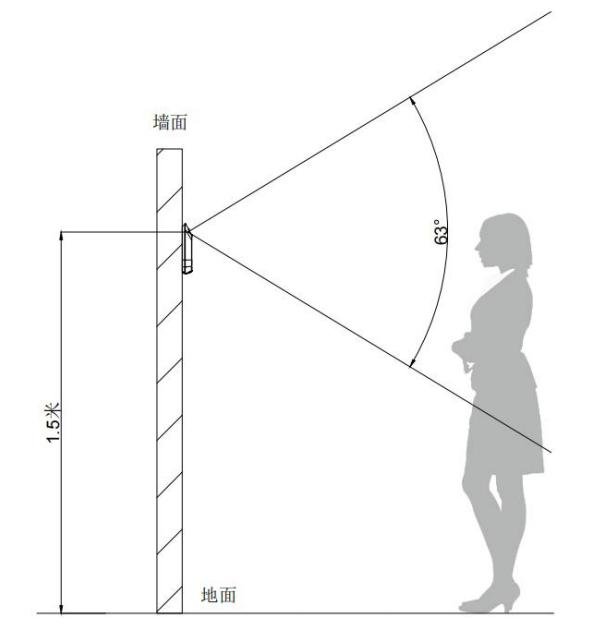

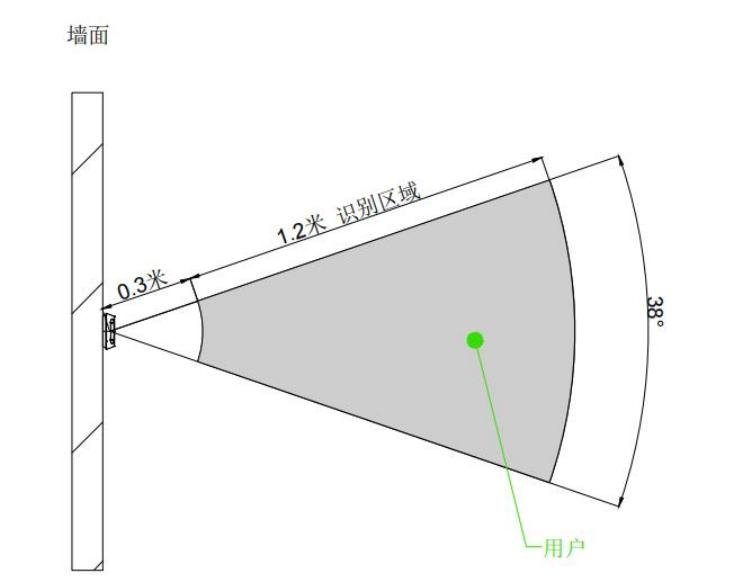

识读区域示意图
接口定义

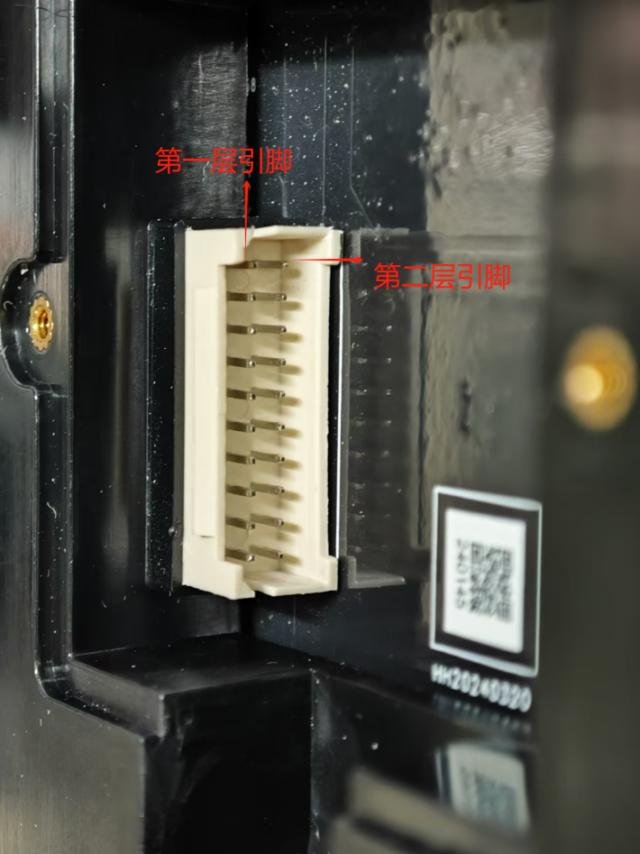

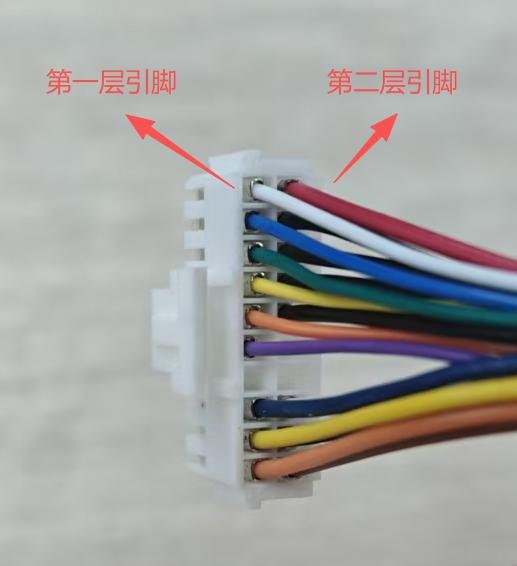

注意设备接口引脚与线材插板的对应关系！正视线材插板，其左侧对应设备接口的第二层引脚！
【第一层引脚定义】 1 GPIO_IN1 报警接口 2 GPIO_IN2 报警接口 3 WG-D0 韦根 D0 4 WG-D1 韦根 D1 5 RS485-B 485 接口 B 6 RS485-A 485 接口 A 8 RELAY_NO 继电器 NO 9 RELAY_COM 继电器 COM 10 RELAY_NC 继电器 NC
【第二层引脚定义】 VCC_IN 电源正极 GND 接地引脚 RELAY_NO 继电器 NO（备用） RELAY_COM 继电器 COM（备用） RELAY_NC 继电器 NC（备用）
设备使用说明
设备正常开机后，长按屏幕下方区域的开锁按钮会进入设备的设置菜单页面。
本地用户：可在设备本地新增、删除、编辑人员和其通行凭证。
网络设置：可对设备的 WIFI 和以太网连接选项进行配置。
门禁管理：可对继电器、MQTT 等动作进行设置。
系统设置：可对其他配置功能进行设置。
设备信息：可查看设备的 SN 号、固件版本等。
记录查询：保存了通行记录。
语音播报：可对播报的语音内容进行修改。
云证功能：开通后可以进行在线人证核验。
使用帮助：保存了一个二维码，扫码查看使用教程。
安装方法

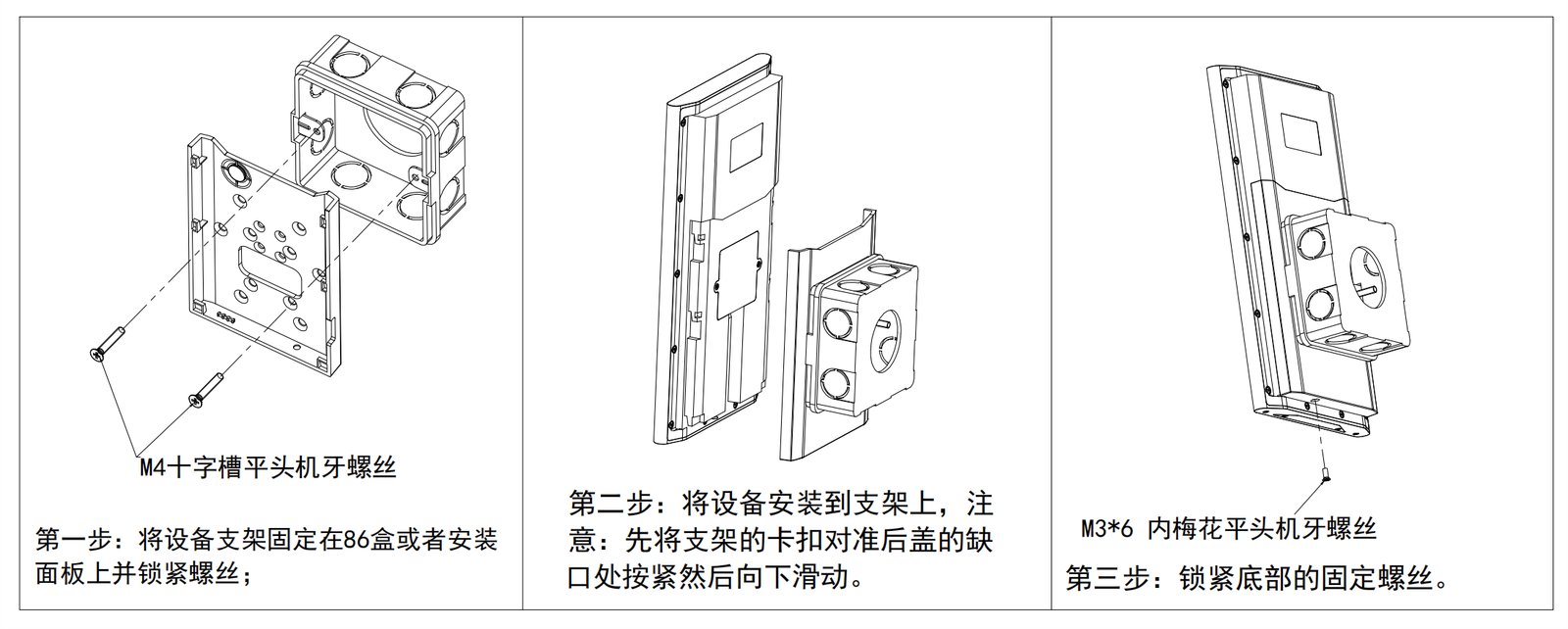

86 盒安装

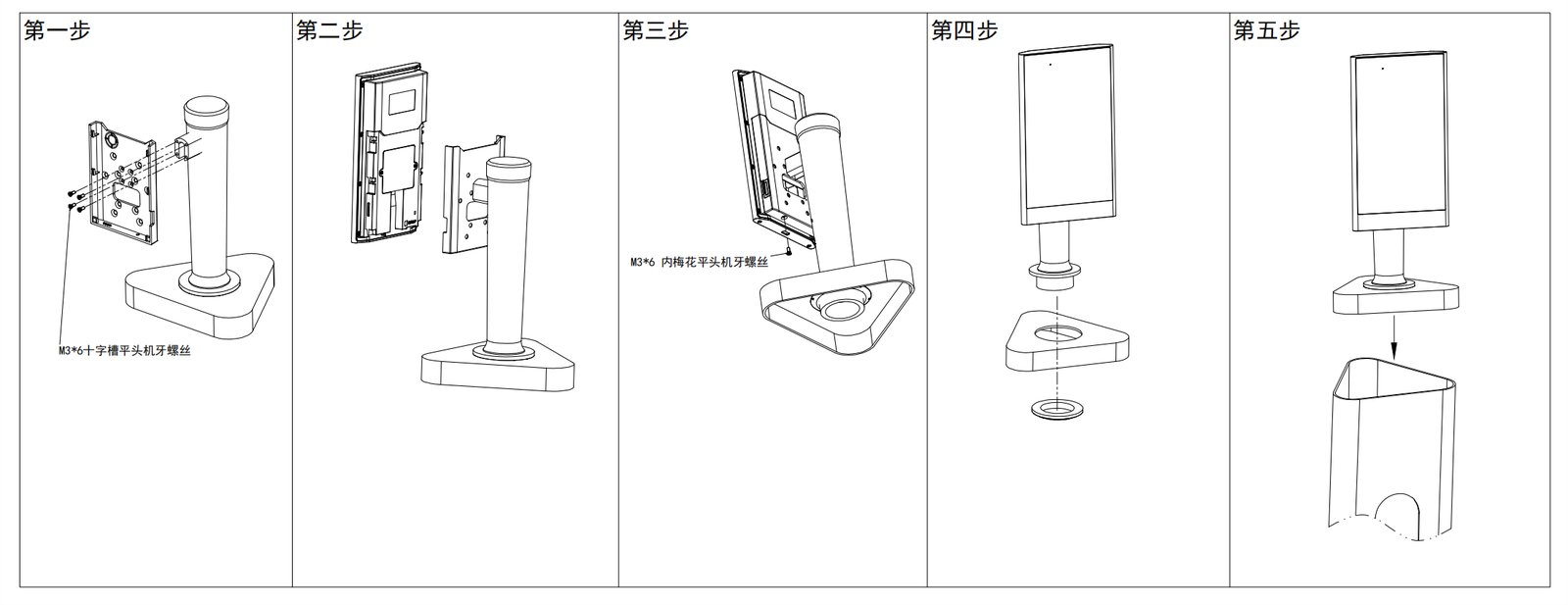

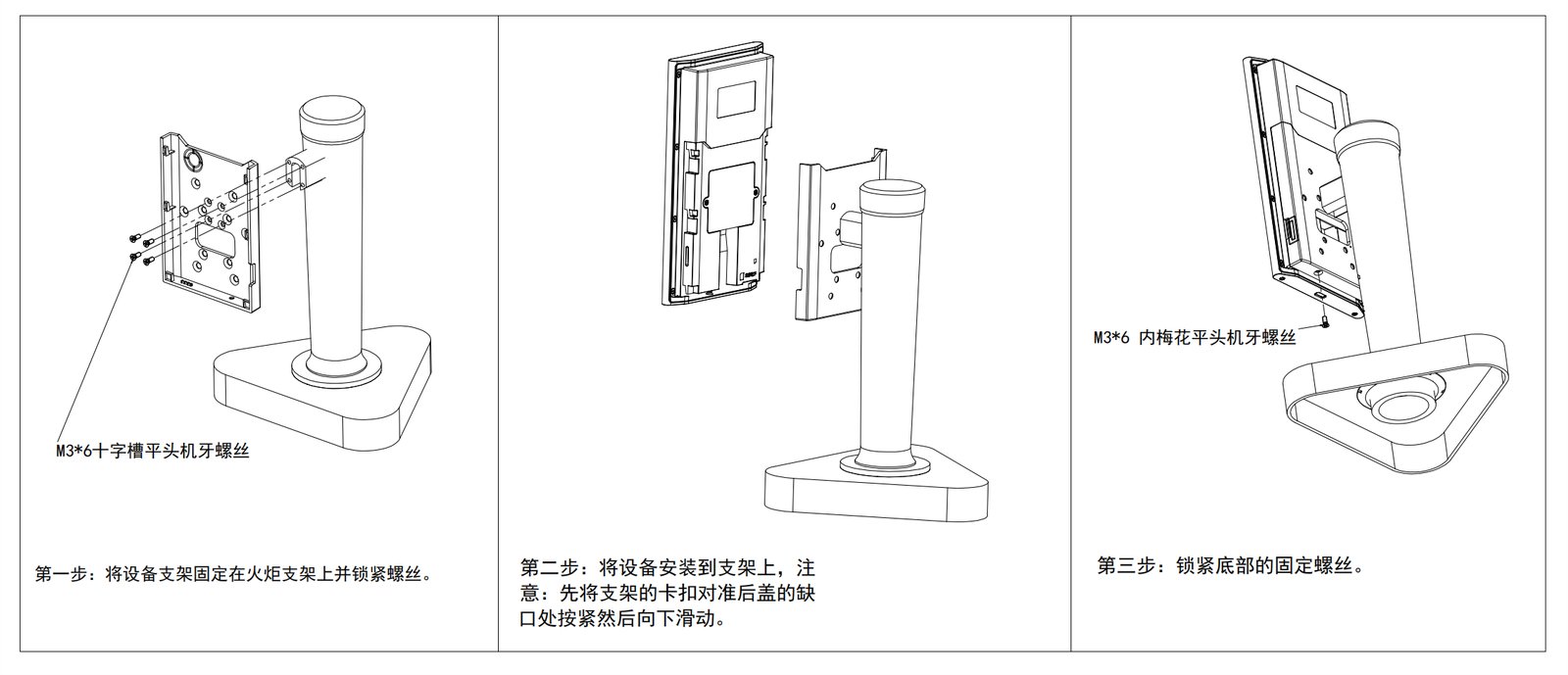

火炬手安装
立柱安装

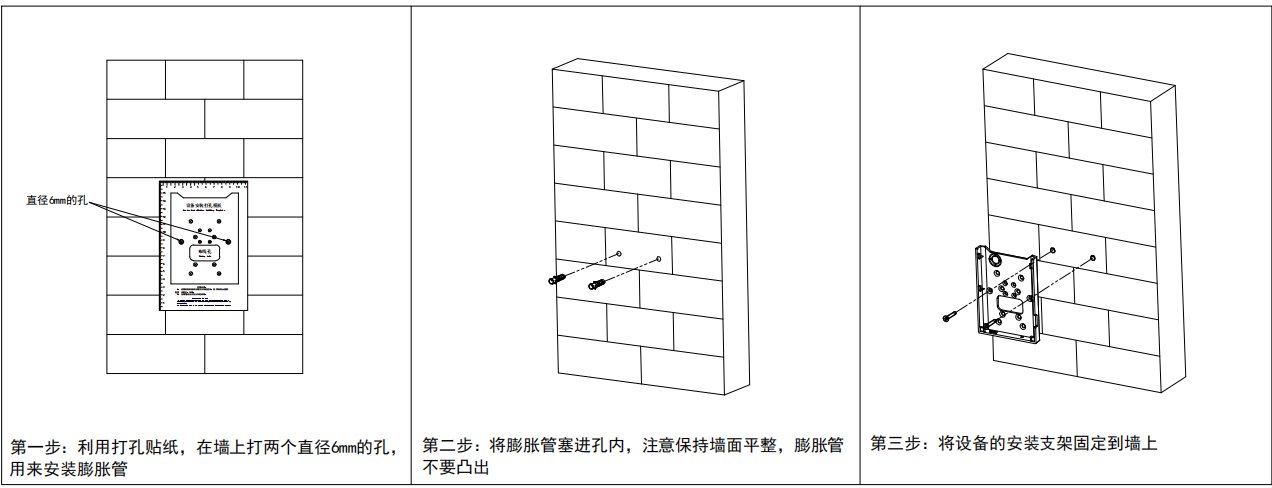

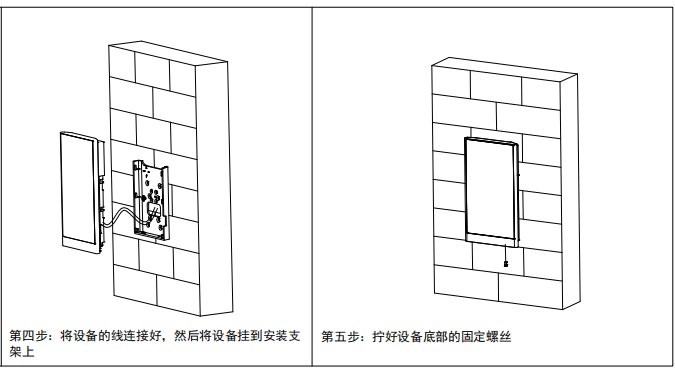

平墙安装
注意事项
设备标准为 9-24V 供电，可以从上位机电源取电，也可以单独供电。电压过高可能导致设备无法正常工作，甚至损坏设备。
不可私自拆解设备，否则可能会损坏设备。

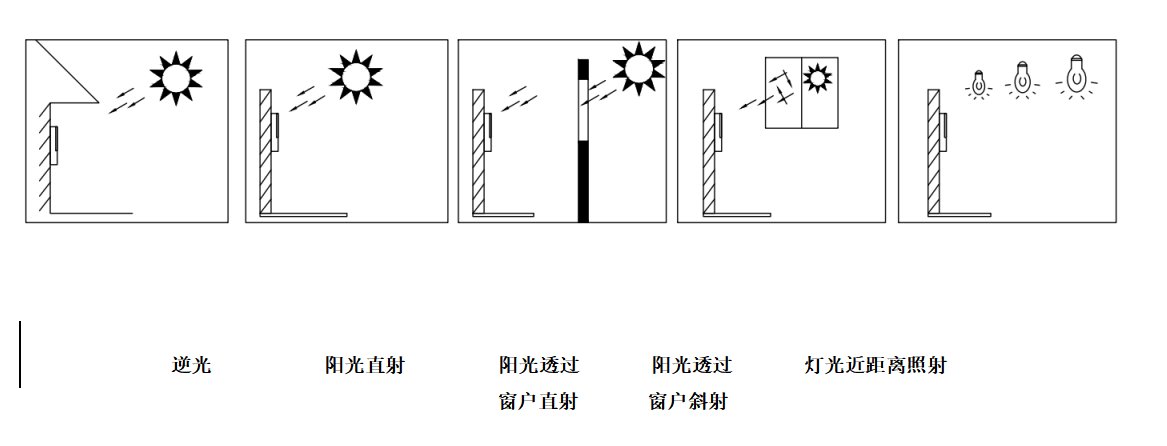

设备安装位置要尽量避免强光直射，否则可能会影响识读效果。人脸镜头与扫码器识读面板要保证干净、清洁，否则可能会影响正常识读。
设备接线要牢固、可靠，且线与线之间要确保绝缘，防止短路烧坏设备。
视频教程
VF202 产品演示
观看视频常见问题
如何获取该产品的最新固件？
固件与升级包需提交企业信息申请，审核通过后发送下载链接；亦可在设备后台在线升级。
VF202 支持哪些开门方式？
VF202 支持人脸识别、屏下刷卡、蓝牙无线开门等多种通行方式。
人脸库最大支持多少张？
VF202 人脸库支持 2000 张，识别时间 < 0.3s，通过率 ≥99%。
