VF114 人脸智能终端

感谢使用 VF114 人脸、测温、扫码、刷卡一体机设备。认真阅读本文档，可以帮助您了解此设备功能、特点、以及快速掌握设备的使用、安装方法。

产品简介：VF114 人脸智能终端集成人脸、IC 卡、二维码、云身份证、红外测温、TTS 语音库功能。支持 TCP、HTTP、MQTT 协议，可在透传模式、协议模式、离线门禁模式下工作，具备 IP66 防护等级，可以适配防疫场景，实现人脸测温、口罩检测、身份证健康信息认证、健康码认证。适用于办公区域、酒店、通道闸机、写字楼、银行、医院、学校、商场、商店、社区、公共服务及管理项目等对人脸门禁有需求的场所。

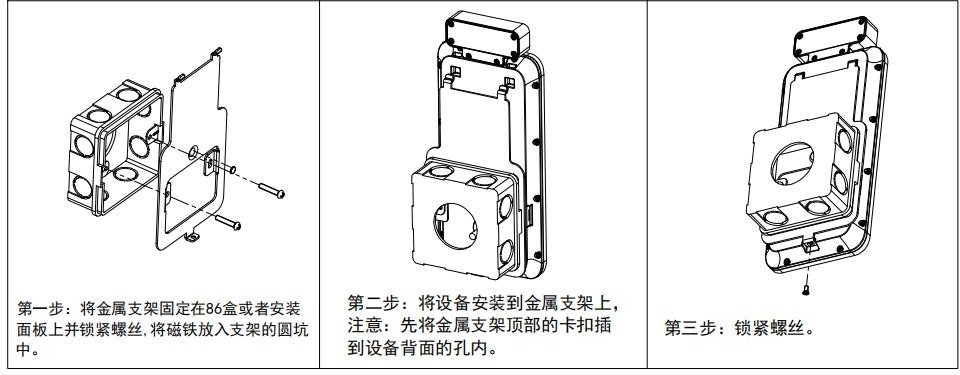

产品特性：动态人脸识别，集成二维码、刷卡。5.5 英寸高亮液晶屏，真人语音提示，集成 TTS 语音库。97% 以上识别准确率，毫秒级识别速率。识别距离 0.3m-1.5m，最大支持 5000 人脸库，20000 二维码/卡白名单。人员戴口罩、戴眼镜、戴帽子均可有效识别，支持口罩检测。内置静默活体检测，可有效阻挡照片、视频和面具攻击。多种工作模式：透传模式、协议模式、白名单模式。支持 TCP、MQTT、HTTP 协议。支持扫码配置、扫码注册。外部报警输入、门磁状态输入、出门开关输入。RS485、韦根输出人脸 ID 号、二维码内容或卡的 ID 号。内置高精度时钟芯片和 RTC 电池，断电可保存时间。静电防护接触 8KV，空气 8KV。内置霍尔开关防拆检测。防水防尘等级 IP66。支持 logo 定制、协议定制，支持 OEM。支持闸机、86 盒、平墙、立柱安装。

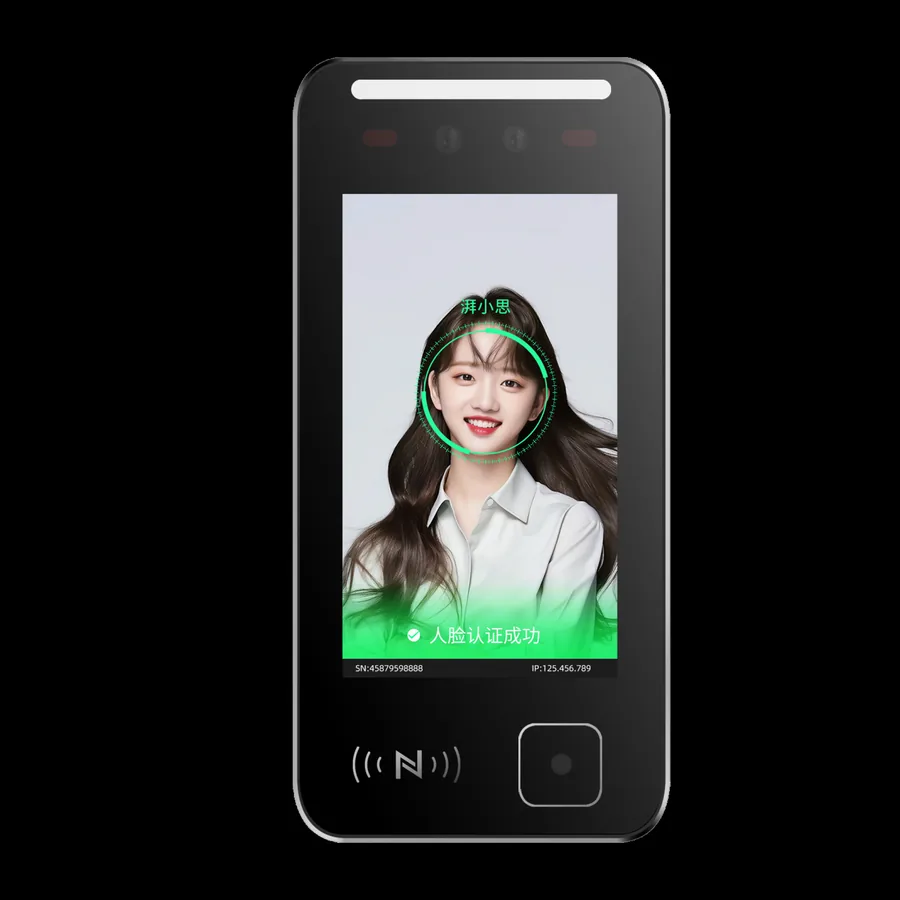

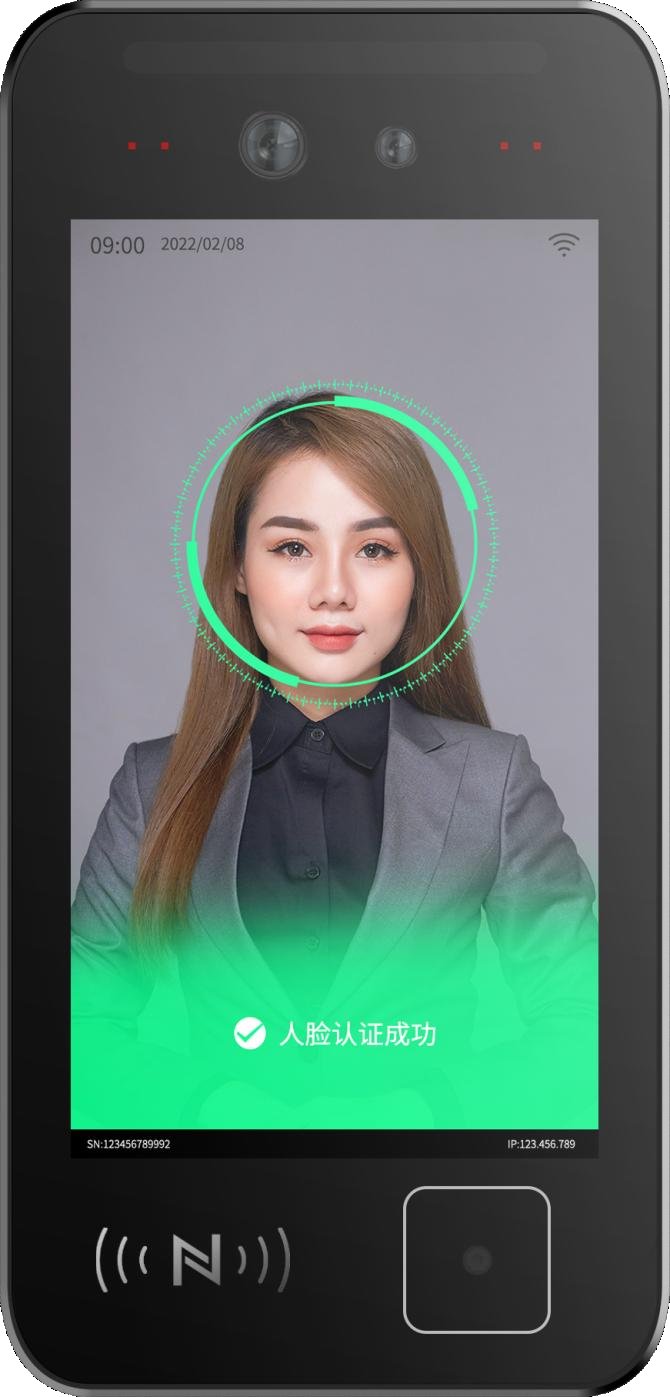

产品外观图：双目摄像头、刷卡区域、扫码区域均位于设备正面。

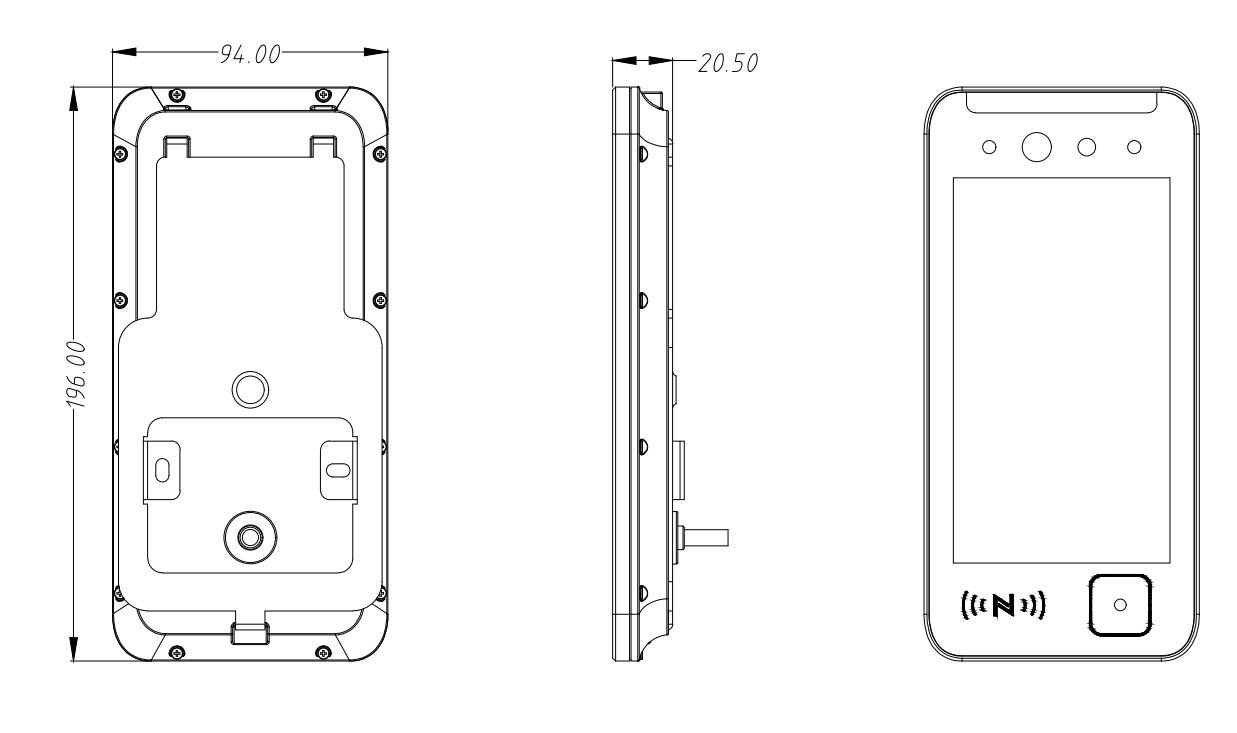

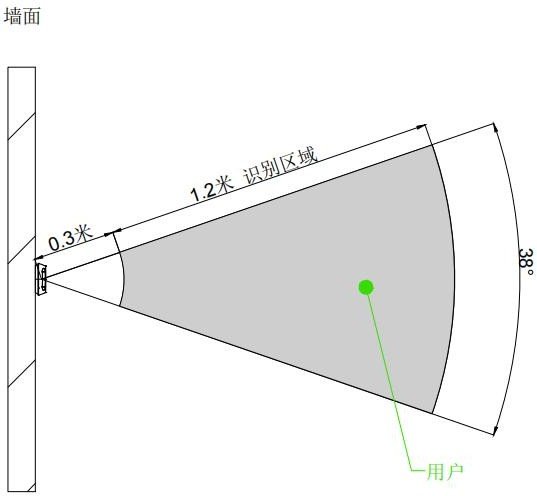

产品尺寸图与识读区域示意图：请参考随附尺寸图，包含侧面图、俯视图。

产品参数与系统参数：操作系统 Linux，存储容量 8GB，处理器 ARM Cortex A7 MP2 1GHz。

显示屏：5.5 寸液晶显示屏，分辨率 720×1280。

通讯方式：有线 1 路 10/100M 自适应网口；无线 2.4G WiFi；1 路 RS485；1 路韦根 26/韦根 34。

物理接口：防拆开关 1 个；继电器 30V1A；2 路报警信号输入接口。

电源供电：供电电压 9～24V(DC)（推荐 12V 供电），功耗 14.4W。

摄像头：RGB 摄像头视场角 D=70.3° H=63° V=38°，光圈 2.0，分辨率 1920×1080，焦距 4.35MM；红外摄像头视场角 D=68° H=60° V=37°，光圈 2.2，分辨率 1616×1232，焦距 2.35MM。

测温：精度一米以内 ±0.3℃，工作温度 10℃～35℃。

扬声器与材质：内置 8Ω 2W 扬声器；材质为防火 ABS+有机玻璃。

工作温度与湿度：非测温版 -20℃～55℃，工作湿度 10%～90%（无凝结）。

防护等级：静电防护接触 8KV、空气 8KV；防尘防水等级 IP66。

刷卡性能参数：天线规格 13.56MHz，天线尺寸 42mm×28mm，读卡距离 0-5cm（卡片类型和规格不同刷卡距离可能不同）。支持卡类型：S50、S70、FM1208、FM1216-137、MIFARE CLASSIC EV1 4K(S70)、mifare desfire ev2 d42、UL、FM12081K+7K、NTAG216、ultralight c、UL EV1、DESFIRE EV2 D41、Ultralight EV1、Mifare Desfire ev2 d82、身份证信息。

扫码性能参数：识读码制为二维码（QRCODE、PDF417 等），扫码支持设备为手机屏幕，图像传感器 640×480。读取方向：倾斜 ±40°，旋转 ±360°，偏转 ±30°；水平 62°，垂直 49°。识读精度 ≥7mil，读取距离 0~10cm，扫码反馈语音提示，环境光照度 0~80000Lux。

人脸识别性能参数：支持口罩检测；1:N 算法动态人脸检测（防照片、视频攻击）；硬件红外活体检测（防照片、视频攻击）。人像容量 5000 张，识别距离 0.3-1.5M，通过率 ≥97%（容量达到 5000 张时），误识率 ≤0.01%（容量达到 5000 张时），识别时间 <1s。

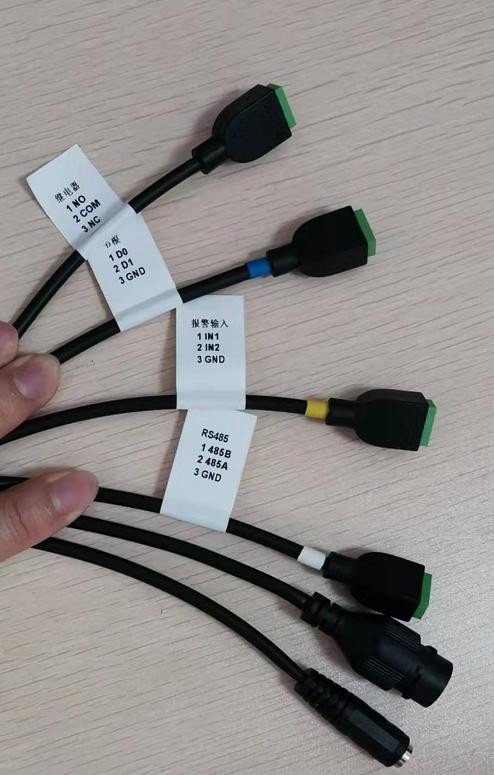

人脸设备引出六条接线端子，依据接线端线标定义接线。端口序号 1 继电器接口（NO 常开端、COM 公共端、NC 常闭端）；2 韦根接口（D0、D1、GND）；3 报警输入接口（IN1、IN2、GND）；4 RS485 接口（485A、485B、GND）；5 网线接口 RJ45；6 电源接口 DC 圆头。

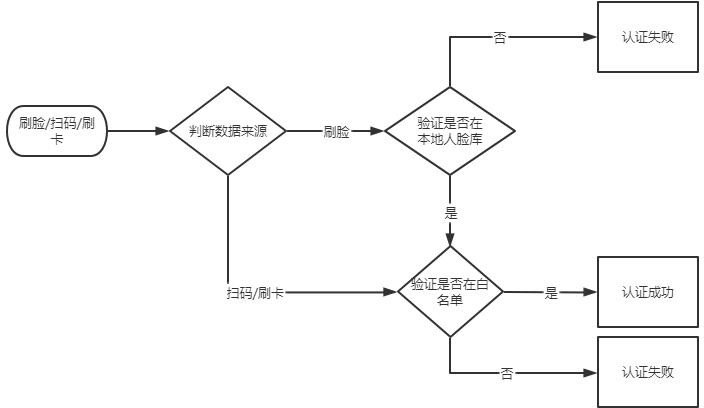

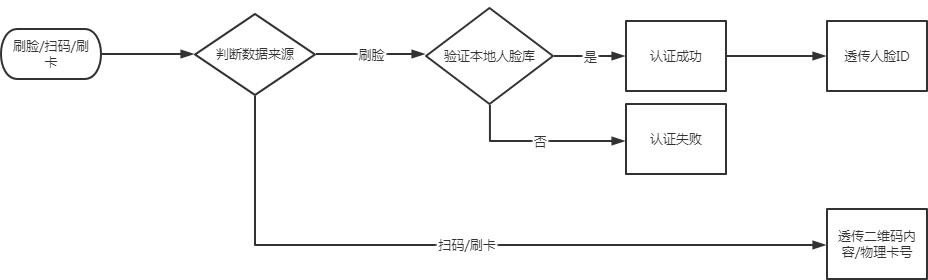

透传模式：扫码/刷卡直接传输数据，不存在认证流程；刷脸只对比本地人脸库。

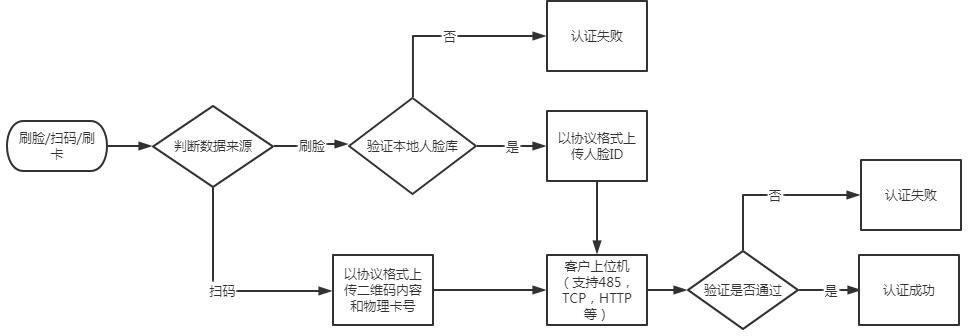

协议模式：需要用户搭建一个上位机，通过 485 或者 TCP、HTTP 协议接收数据并返回认证结果。协议文档可在官网获取。

开发模式：目前只用于读写卡操作，其他功能暂不支持。

本地白名单模式：支持本地白名单比对。

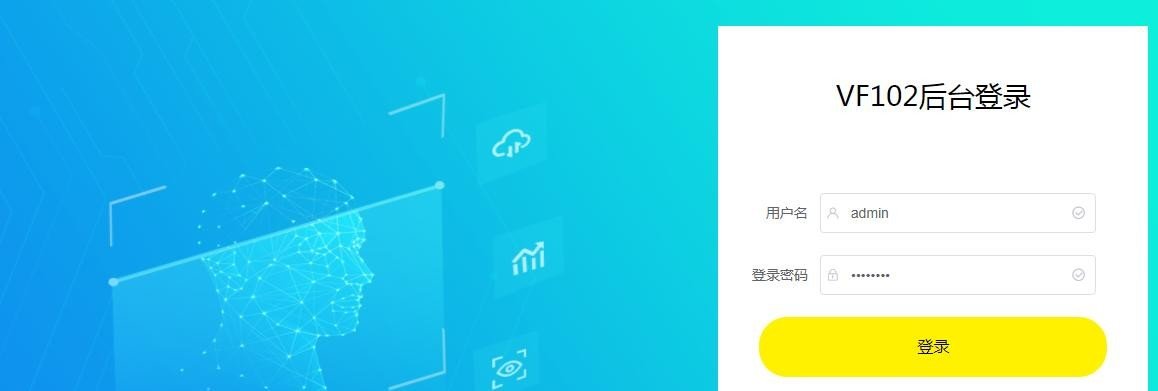

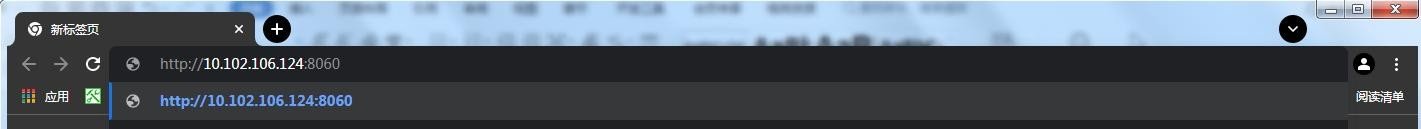

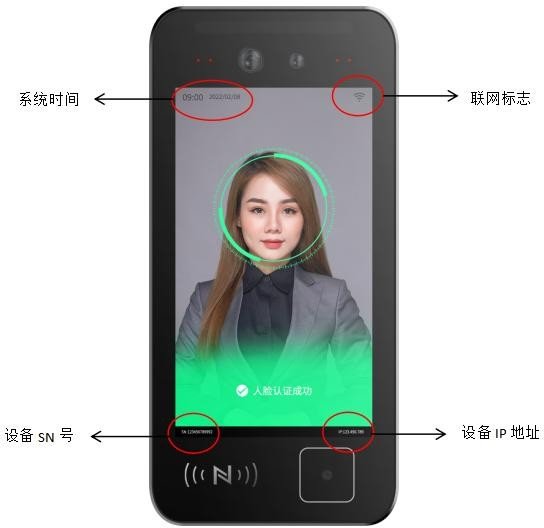

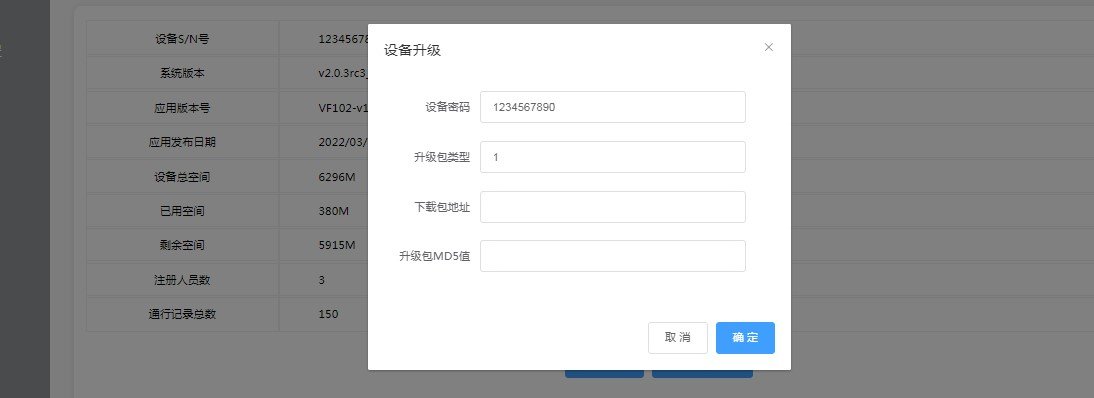

设备设置流程说明：登录人脸设备后台。当人脸设备联网成功后，屏幕右上角显示联网图标，右下角显示设备 IP，左上角显示系统时间，左下角显示设备 SN 号。将电脑与人脸设备接入同一网络中。打开浏览器，在地址栏输入 http://设备ip地址:8060/，输入回车，即可进入后台管理界面。默认用户名 admin，默认密码 password。登录成功后，后台提示设置“设备配置密码”，主要用于设置扫码器工作模式、设备升级、恢复出厂等操作。

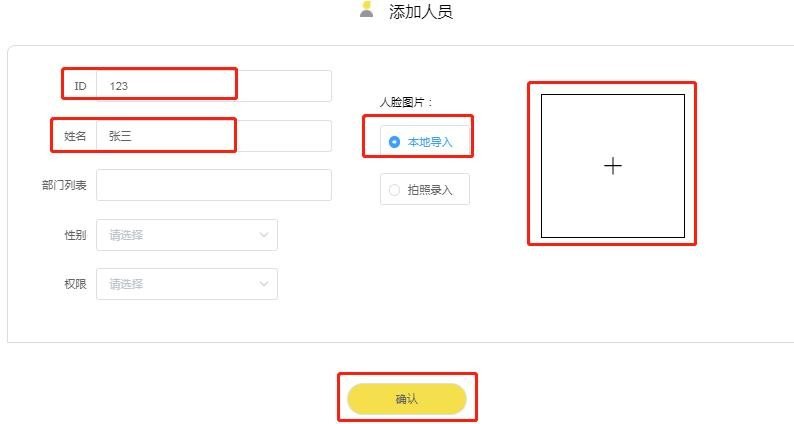

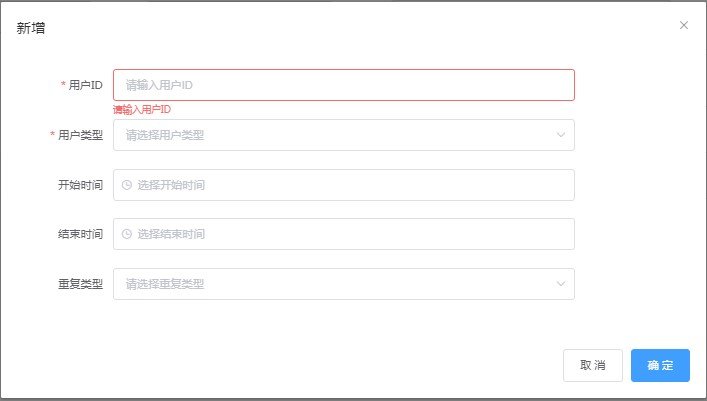

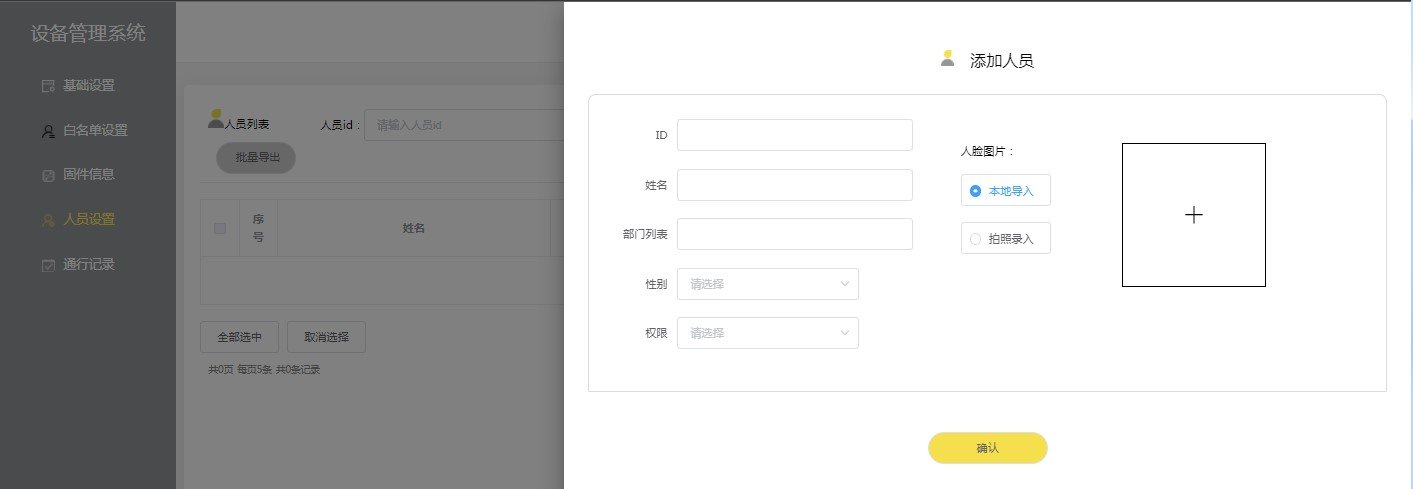

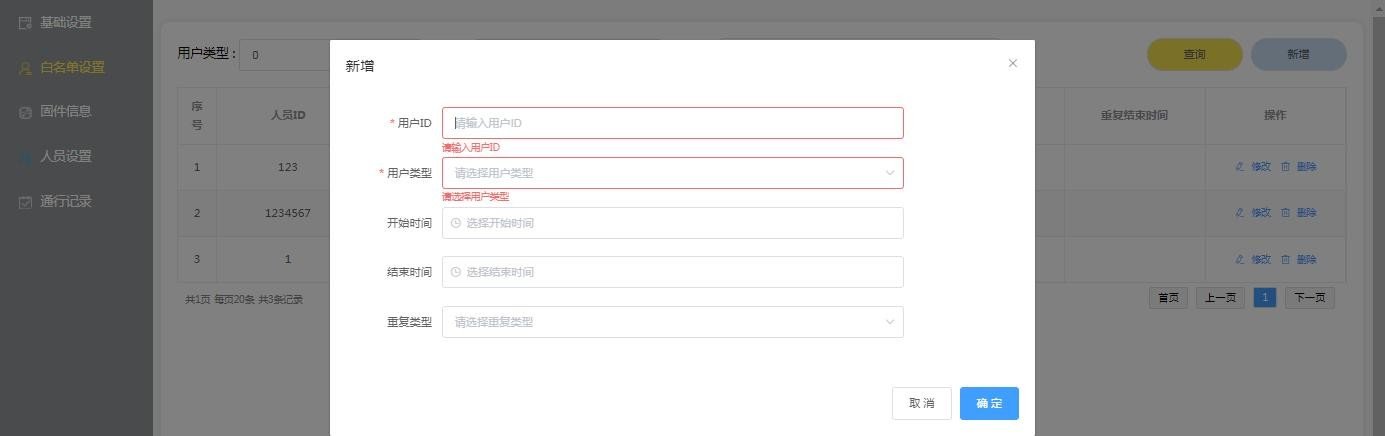

用户可以参考以下场景进行快速设置。场景一：设备联网；只需注册人脸后即可自由通行；不需要扫码/刷卡功能，或需要扫码/刷卡后通过 485/韦根透传二维码内容和物理卡号。设置流程：登录设备管理后台 → 人员设置添加人员 → 填写人员 ID、姓名、照片 → 设置刷脸/扫码/刷卡工作模式为透传模式 → 保存。场景二：扫码/刷卡走白名单模式，即权限提前录入到设备；刷脸可任意模式。设置流程：登录后台 → 选择白名单设置 → 新增 → 输入人员 ID（人脸填注册 ID，卡填十六进制正序卡号，二维码填自定义卡号）→ 选择有效期限 → 重复类型选择不重复 → 确定。

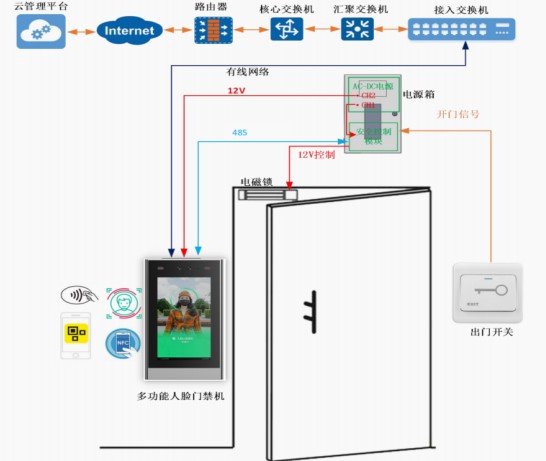

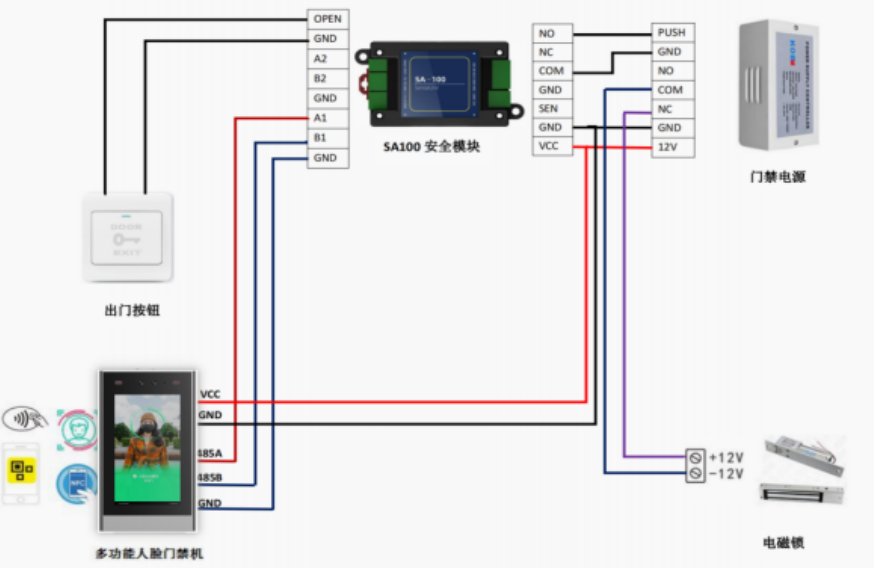

独立使用：设备通过网口接服务器管理软件，在线验证权限；出门开关接专业门禁电源（或接设备），设备接专业门禁电源，电磁锁接专业门禁电源，通行人员权限验证通过后开门。配合安全模块：VF114 人脸一体机与安全模块组成更高安全的门禁系统，通过网络连接服务器在线验证，然后通过加密 485 协议与安全模块通信，实现门锁控制。典型应用请参考 SA100 产品说明书。

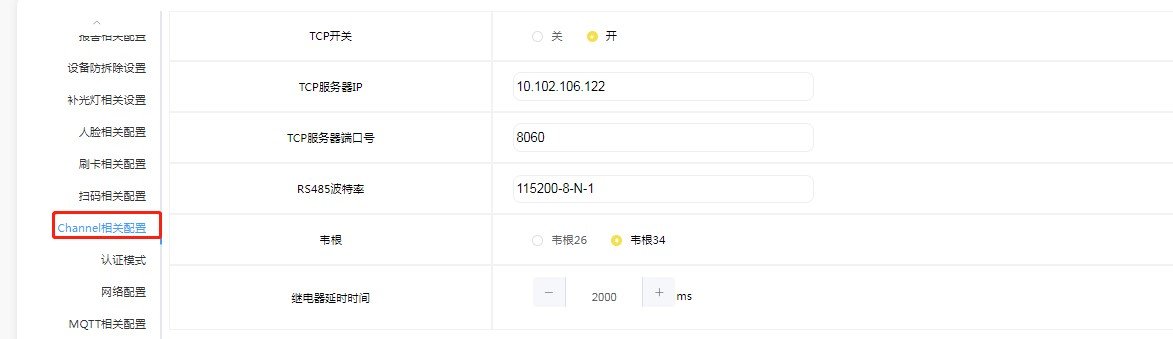

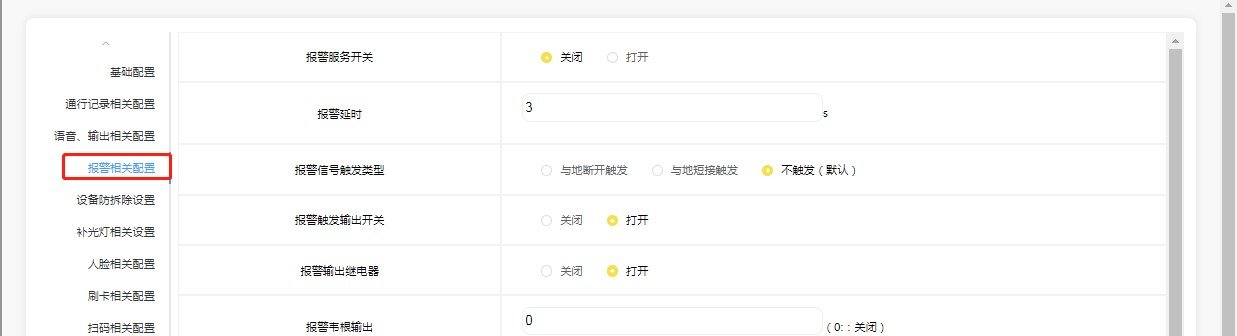

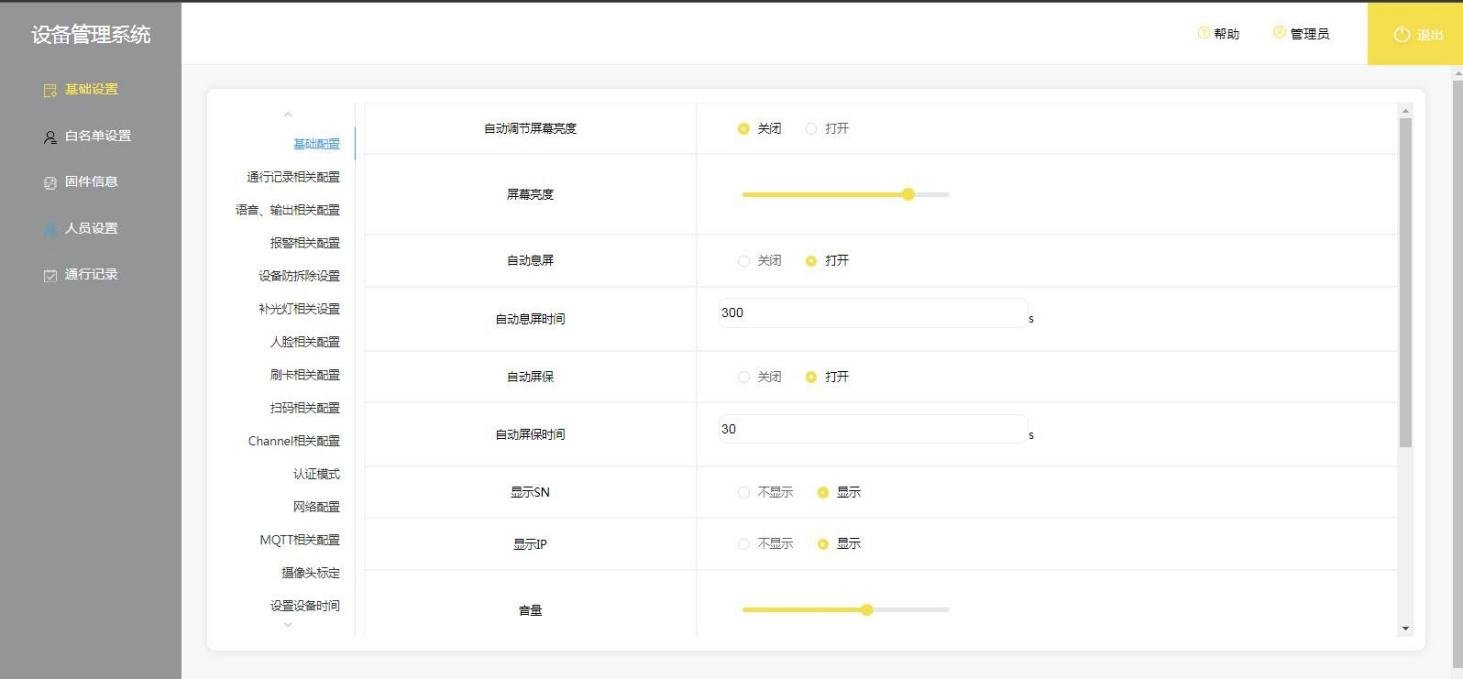

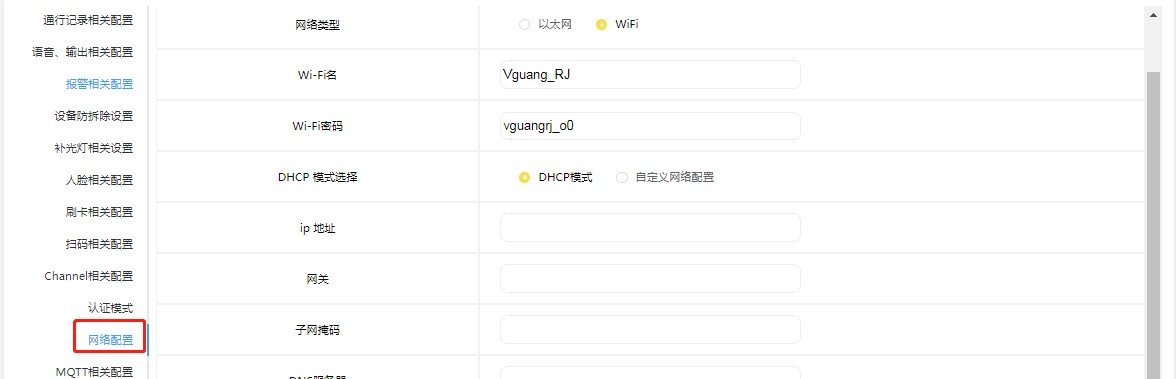

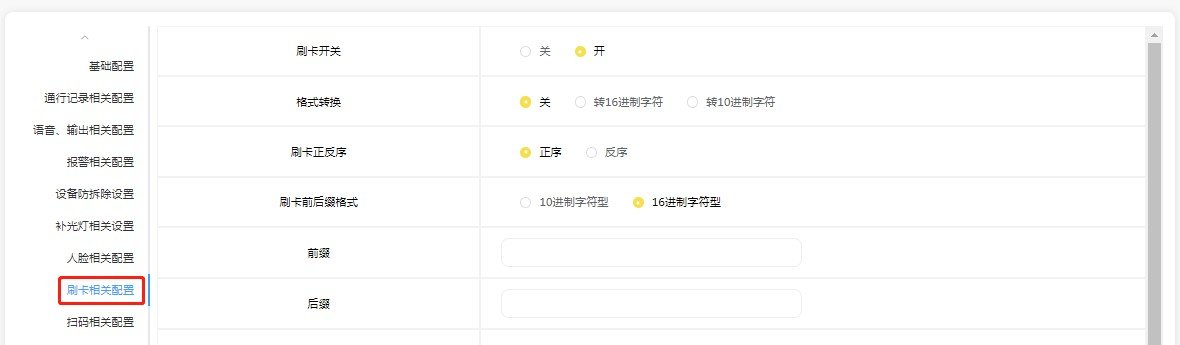

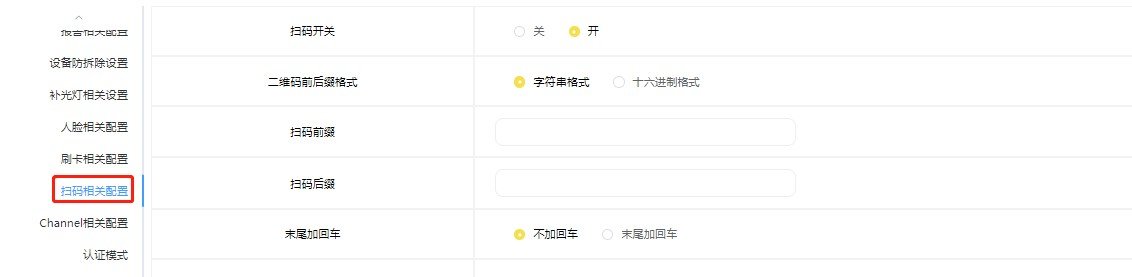

后台设置项较多，主要包括：基础设置（自动调节屏幕亮度、屏幕亮度、自动息屏、自动息屏时间、自动屏保、自动屏保时间、显示 SN、显示 IP、显示 logo、屏保图片、音量、自动更新时间、自动设置时区、设备名称）；通行记录相关配置；语音与输出相关配置（全景图片、人脸图片、陌生人记录、人脸/刷卡/扫码核验成功/失败语音、继电器、485 输出、韦根输出等）；报警相关设置；设备防拆除设置；补光灯相关设置；人脸相关配置；刷卡相关配置；扫码相关配置；Channel 相关配置；认证模式；网络配置；MQTT 相关配置；摄像头标定；设置设备时间。

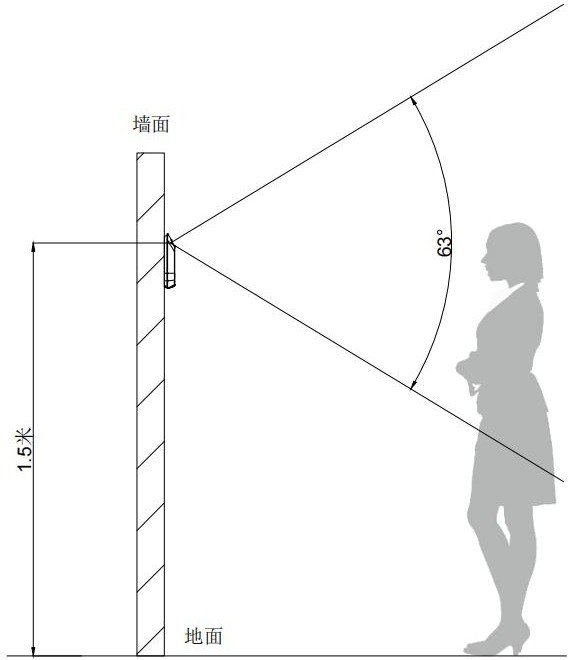

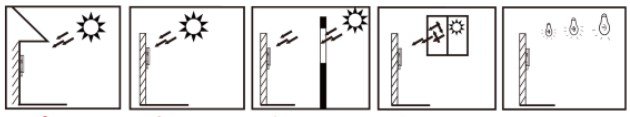

人脸注册照片要求：人脸像素最小 80、最大 512；图片大小 50～300K；图片高宽 宽 512~800、高 640~1024；格式 JPG；背景要求生活照、无美颜滤镜、无浓妆，无墨镜、围巾、口罩等遮挡。刷脸注册时，人脸需要处在注册框内，最好占据全部注册框，并注视注册框 2-3 秒钟等待设备完成注册。接线要求：对于用不到的引脚，必须做绝缘处理！如果因为没有做绝缘处理导致设备短路损坏的，需用户自行承担责任！安装环境要求：需避免逆光、阳光直射、阳光透过窗户直射/斜射、灯光近距离照射，以上环境均会影响人脸识别效果。设备处在强光下时，太阳光会干扰测温模块。
