多功能一体机 DW200

DW200 集成二维码识读、射频卡识读（含身份证）、蓝牙与门禁控制，采用 Linux 操作系统，3.33 寸 IPS 电容触控屏，48 万像素 CMOS 图像传感器。适用于社区、企业、园区等出入口与自助场景。

产品特点：支持 QR/PDF417 与多种一维码；支持 ISO 14443A/B 卡、CPU 卡与身份证（选配）；BLE 5.1 蓝牙；钢化玻璃识读窗；支持 86 盒与非 86 盒安装。装机清单含主机、配件包（含塑料撬棒）与说明书。

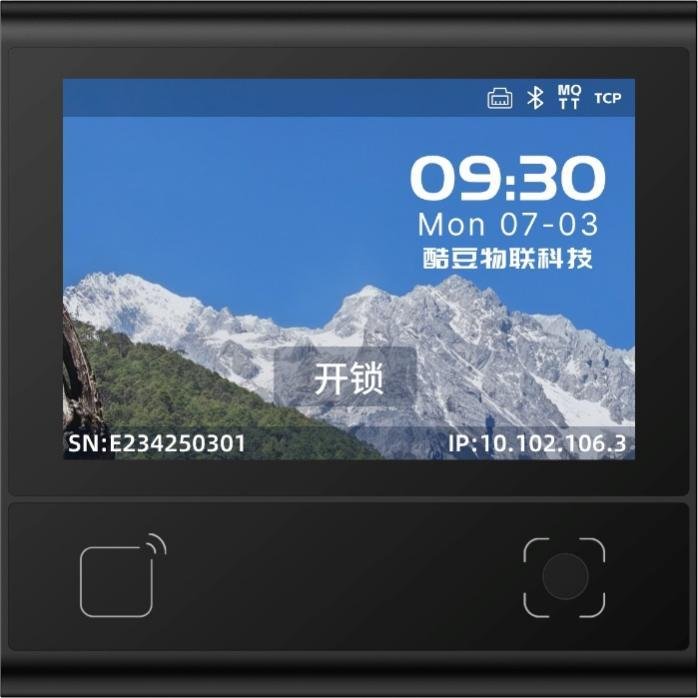

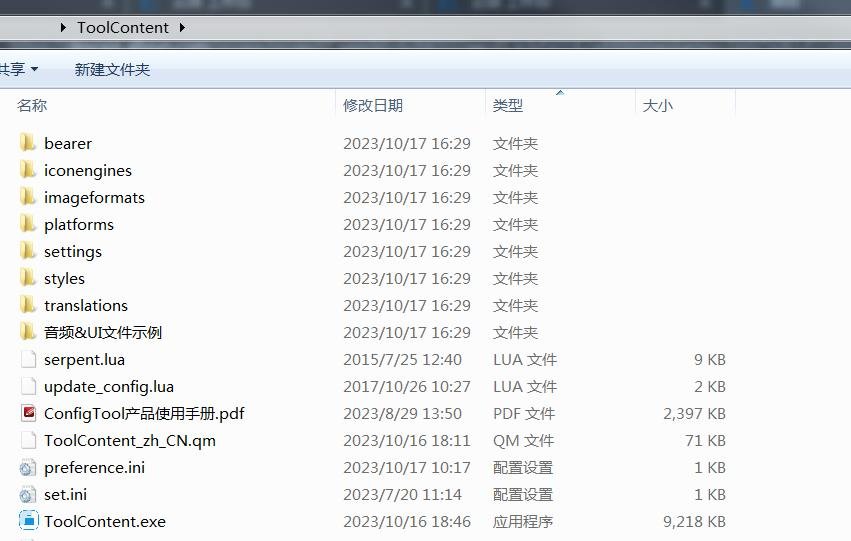

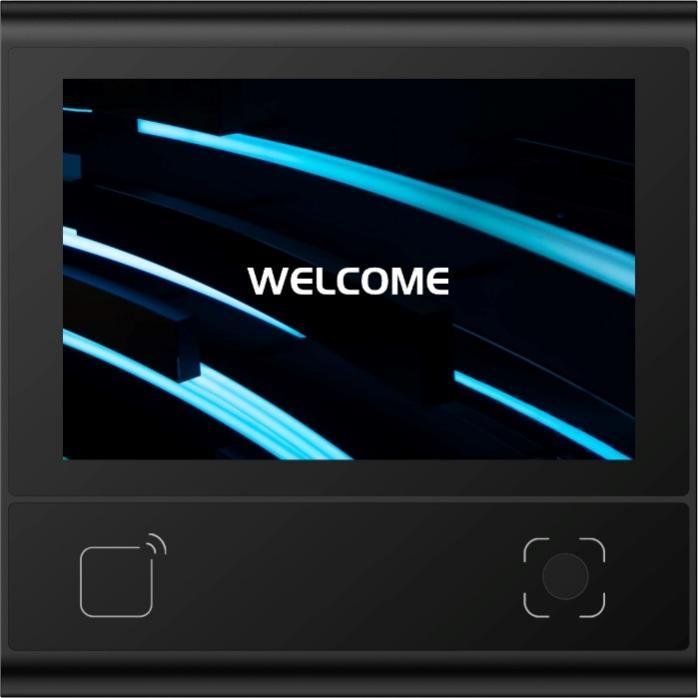

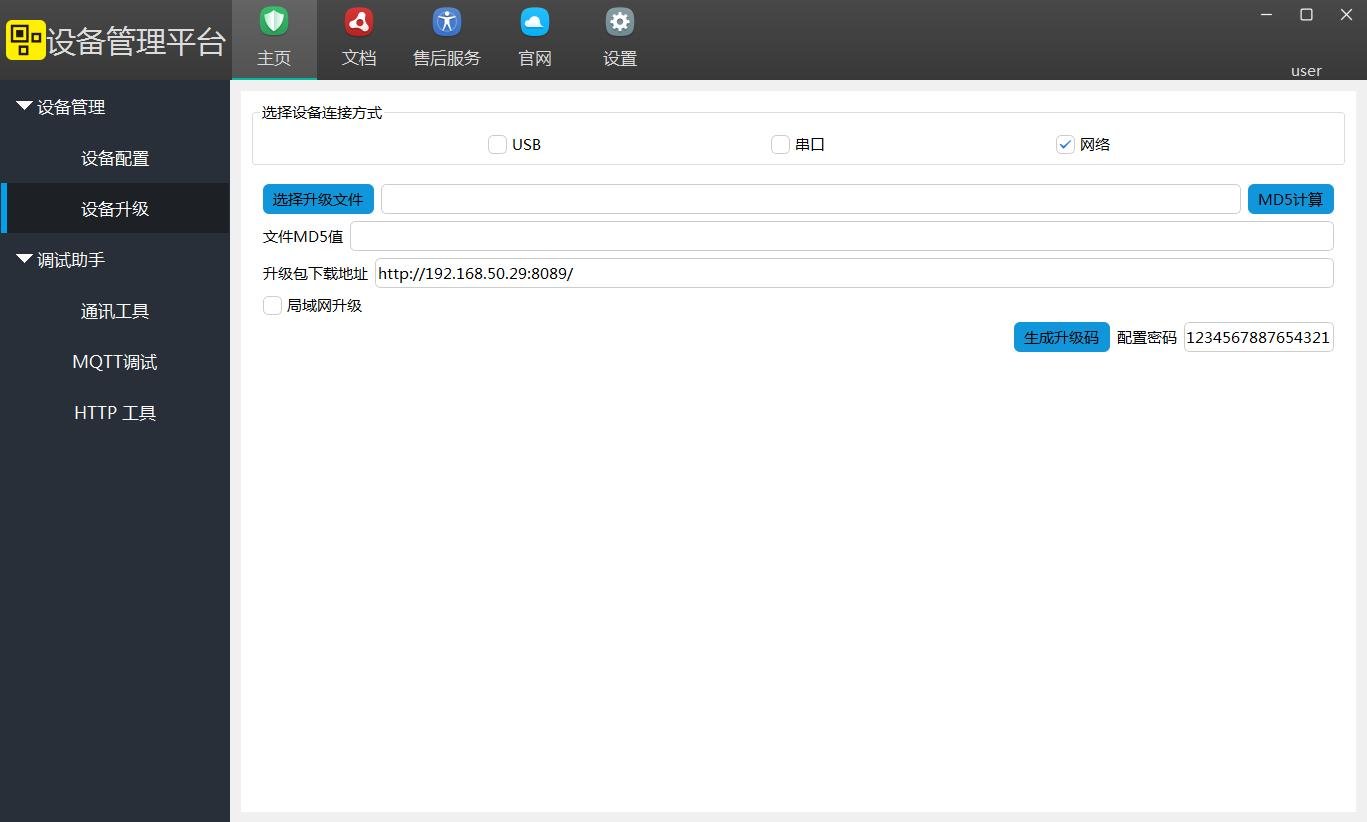

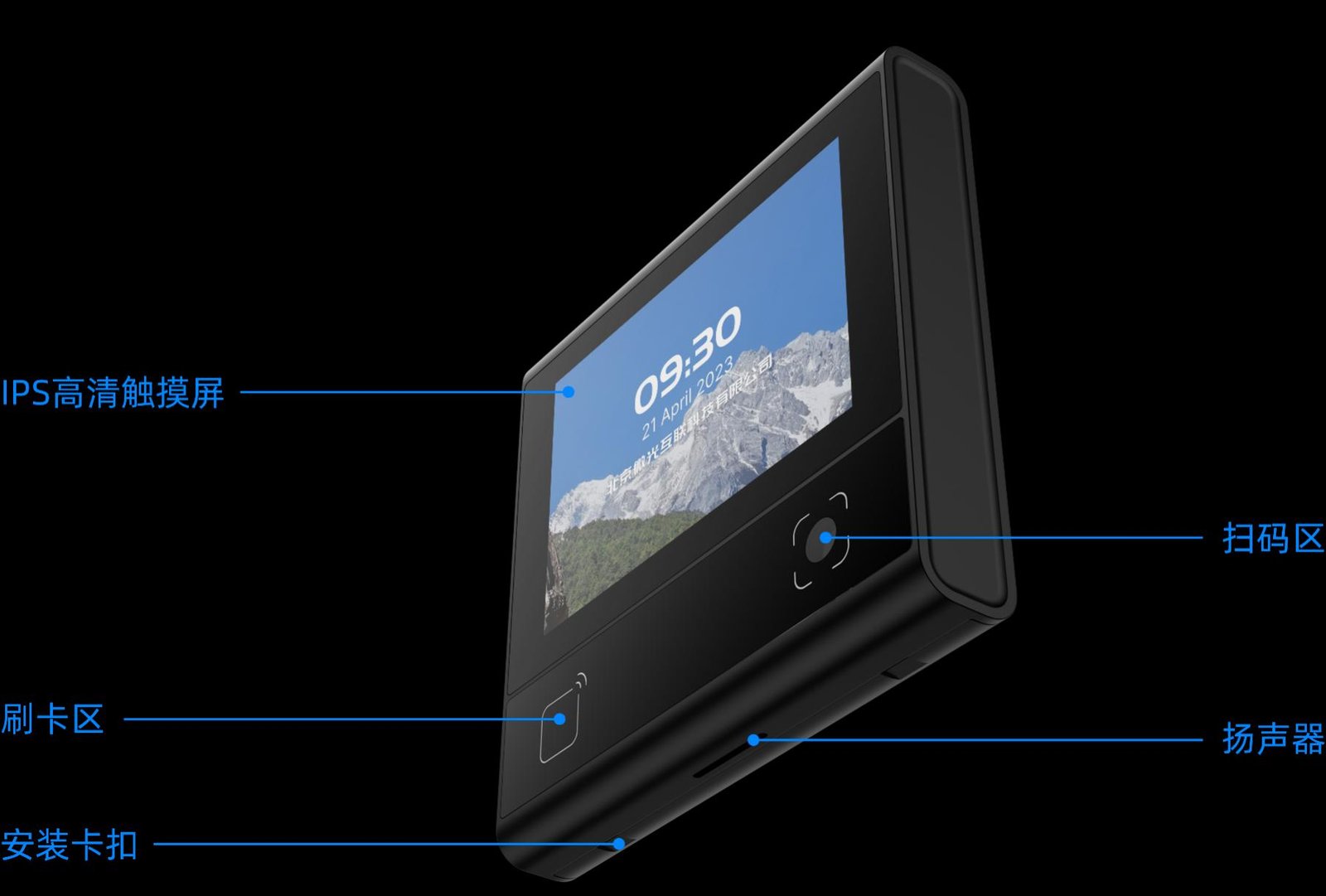

设备整体含识读窗、触控屏、状态指示灯与接插座。功能块涵盖识读（二维码/射频）、人机交互（启动/主界面/密码认证/核验提示/信息提醒）、本地比对与门禁输出。固件支持通过后台或工具升级。

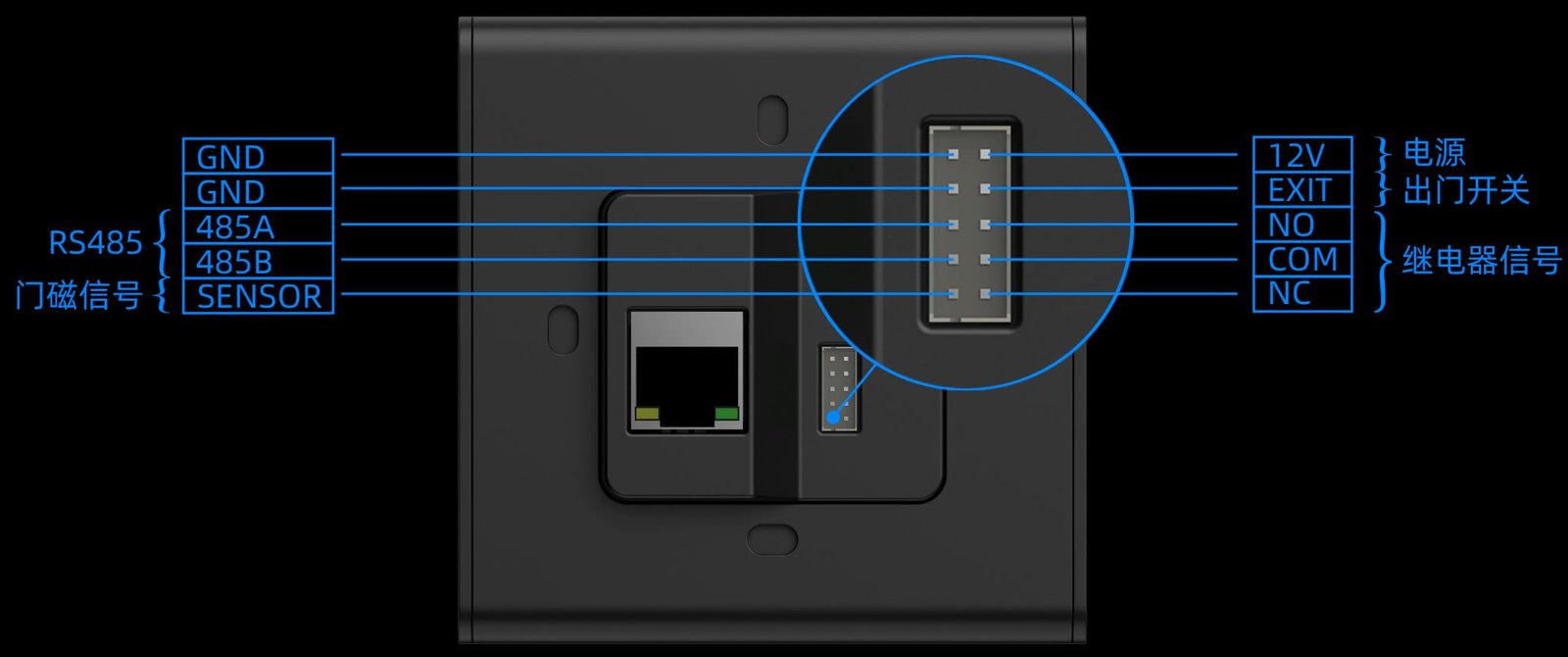

常规参数：通信接口 485/以太网，门禁接口含出门开关、继电器输出与门磁输入；屏幕 3.33 寸 320×480 IPS 电容触控；蓝牙 BLE 5.1（空旷 ≤25m）；扬声器 ≤71dB。识读参数：二维码 QR/PDF417 及主流一维码，识读距离约 22.5–129mm，读取速度约 100ms；射频 13.56MHz，M1 卡 ≤38mm。电气参数：DC 9–15V（典型 12V），293mA，3.52W，继电器 30V/1A。工作环境：温度 -20℃~60℃，照度 0–80000Lux（非阳光直射）。详见右侧「规格参数」卡。

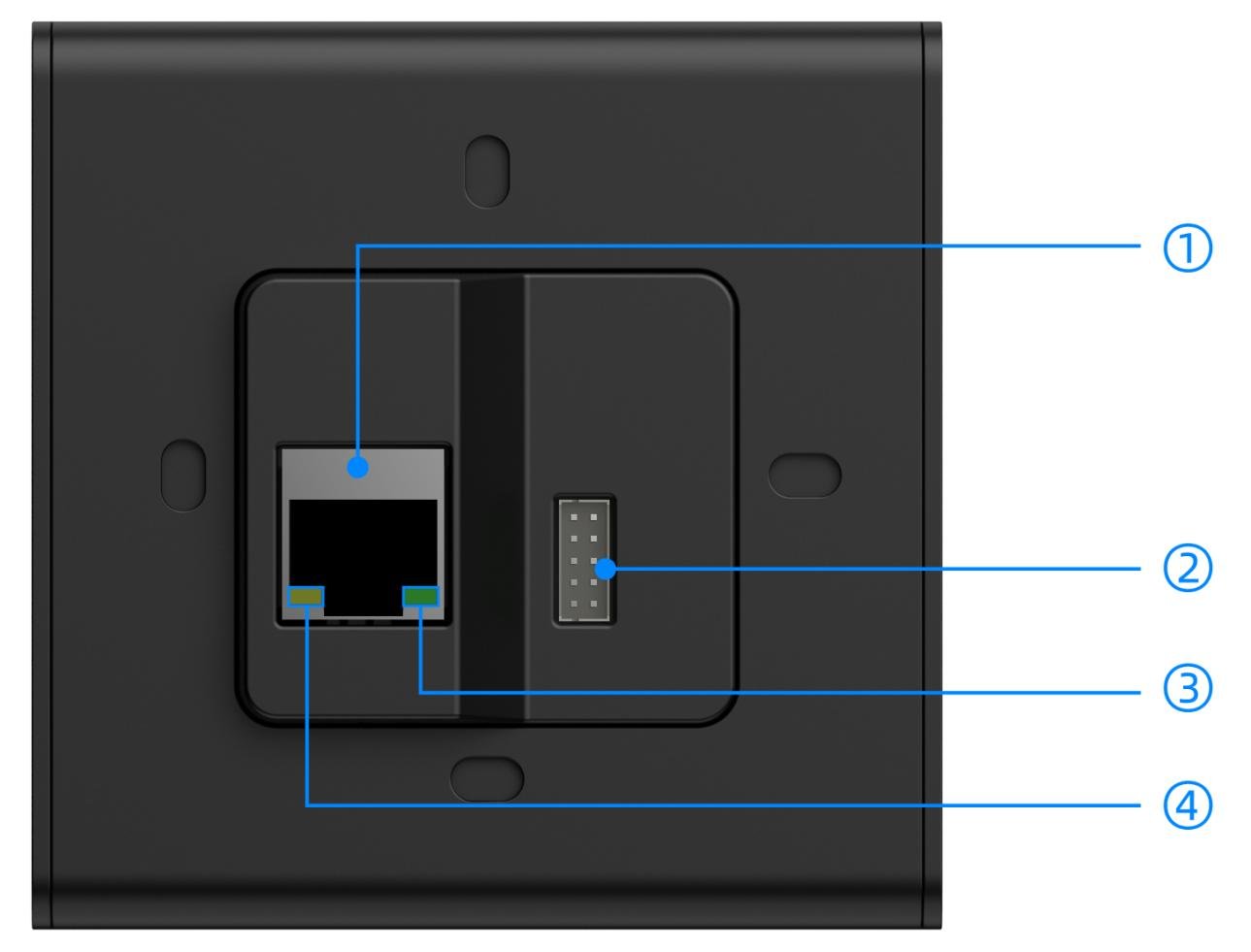

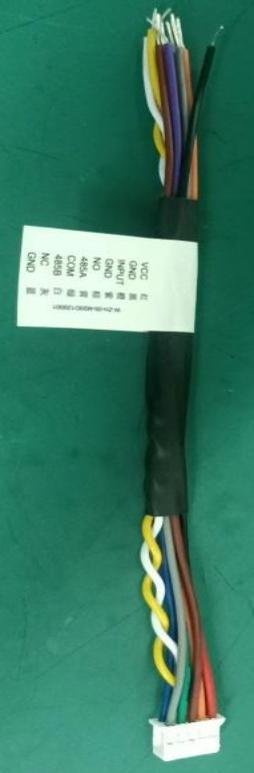

① 标准百兆网口；② 接插座，可连接电源、电磁锁、出门开关等门禁组件；③ 绿色 LED（常亮 10M 连接，闪烁有数据）；④ 黄色 LED（常亮 100M 连接，闪烁有数据）。

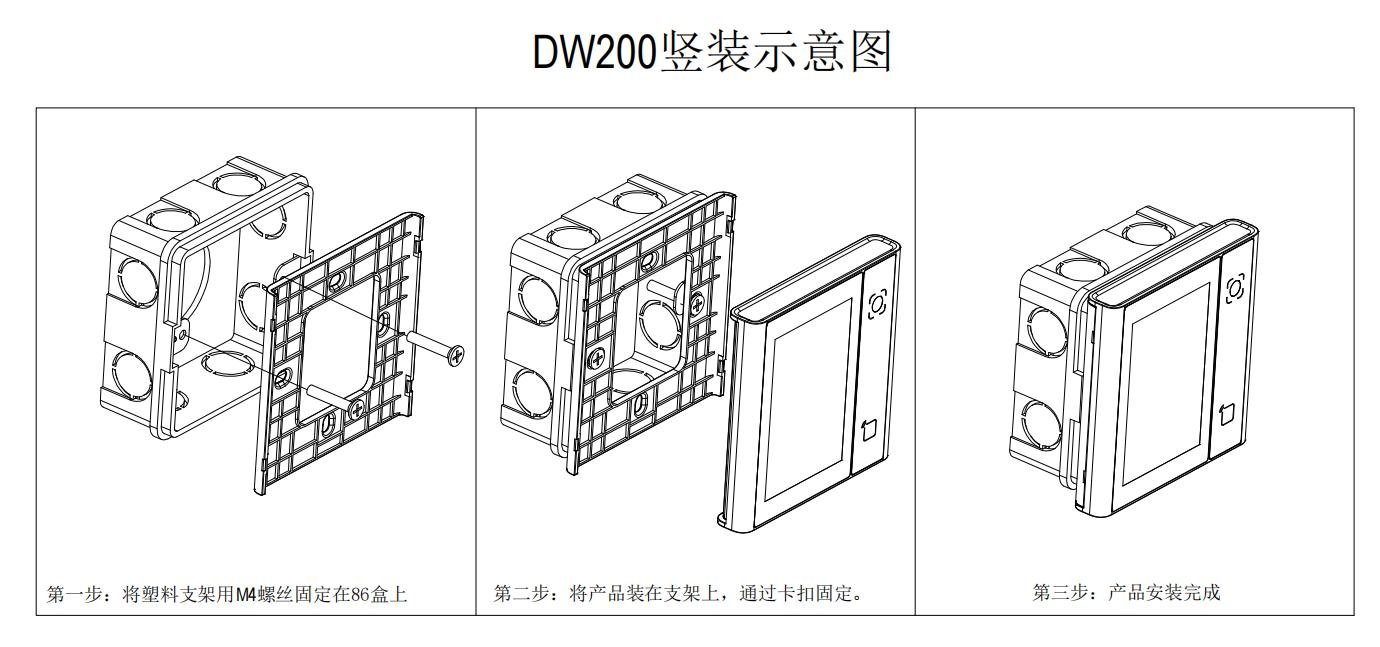

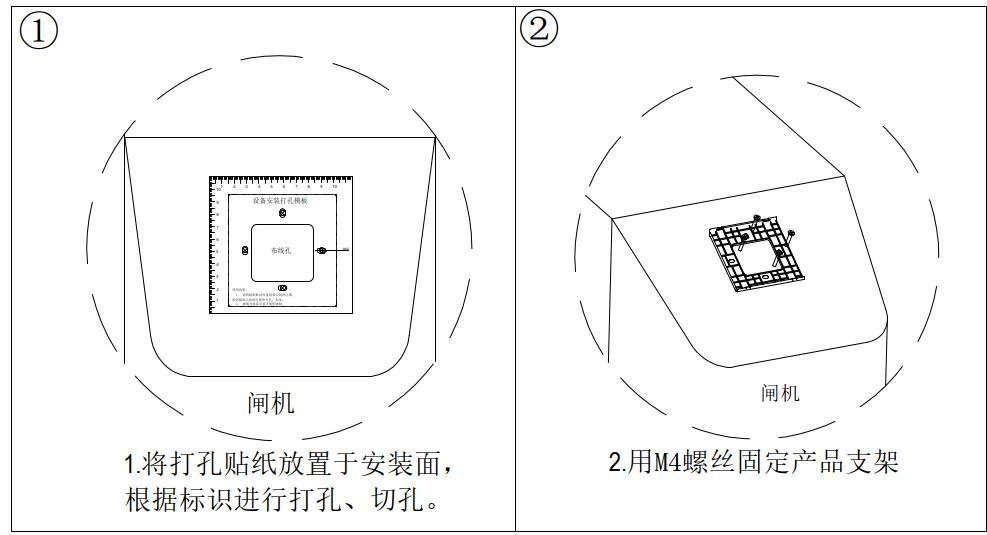

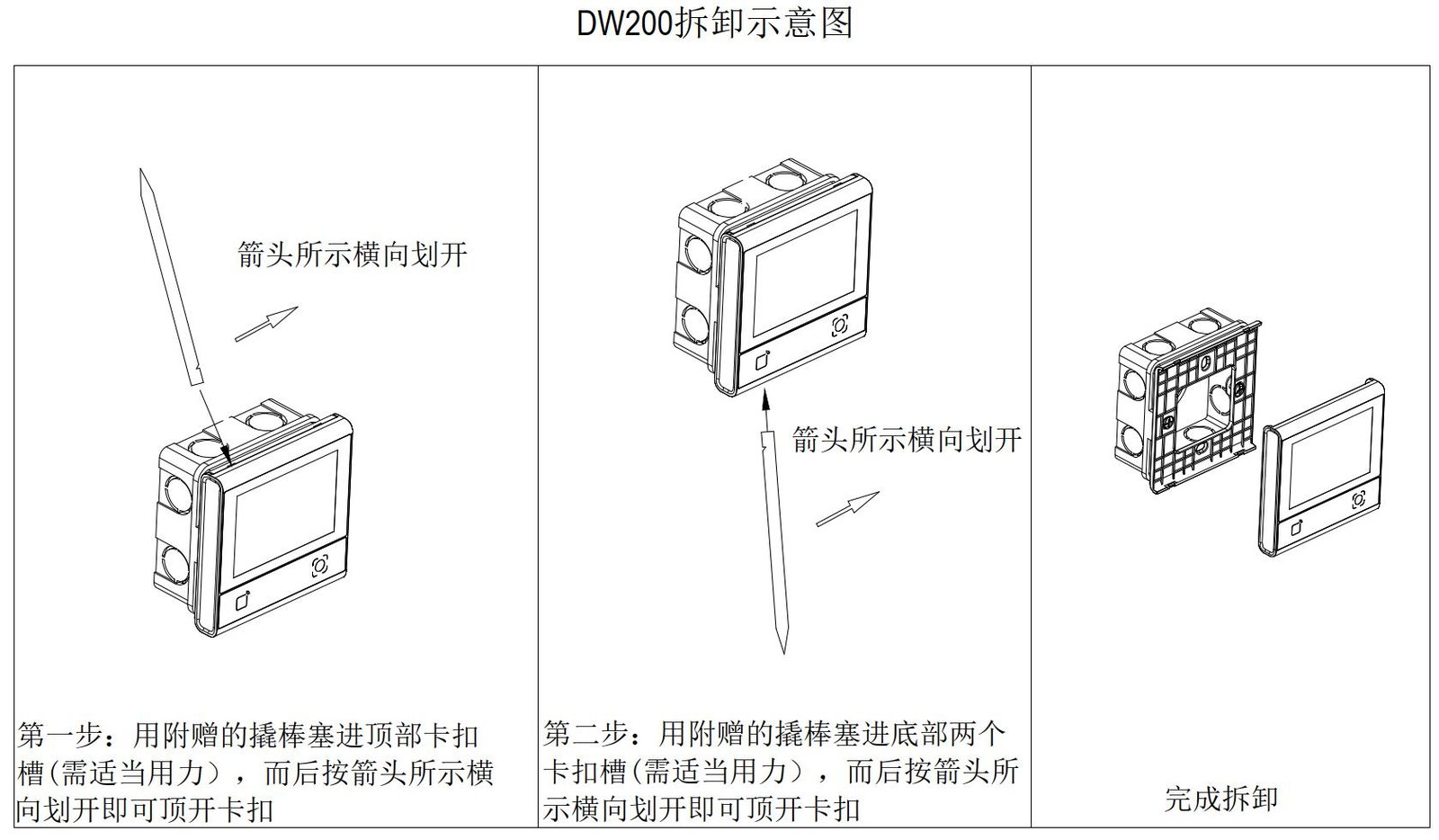

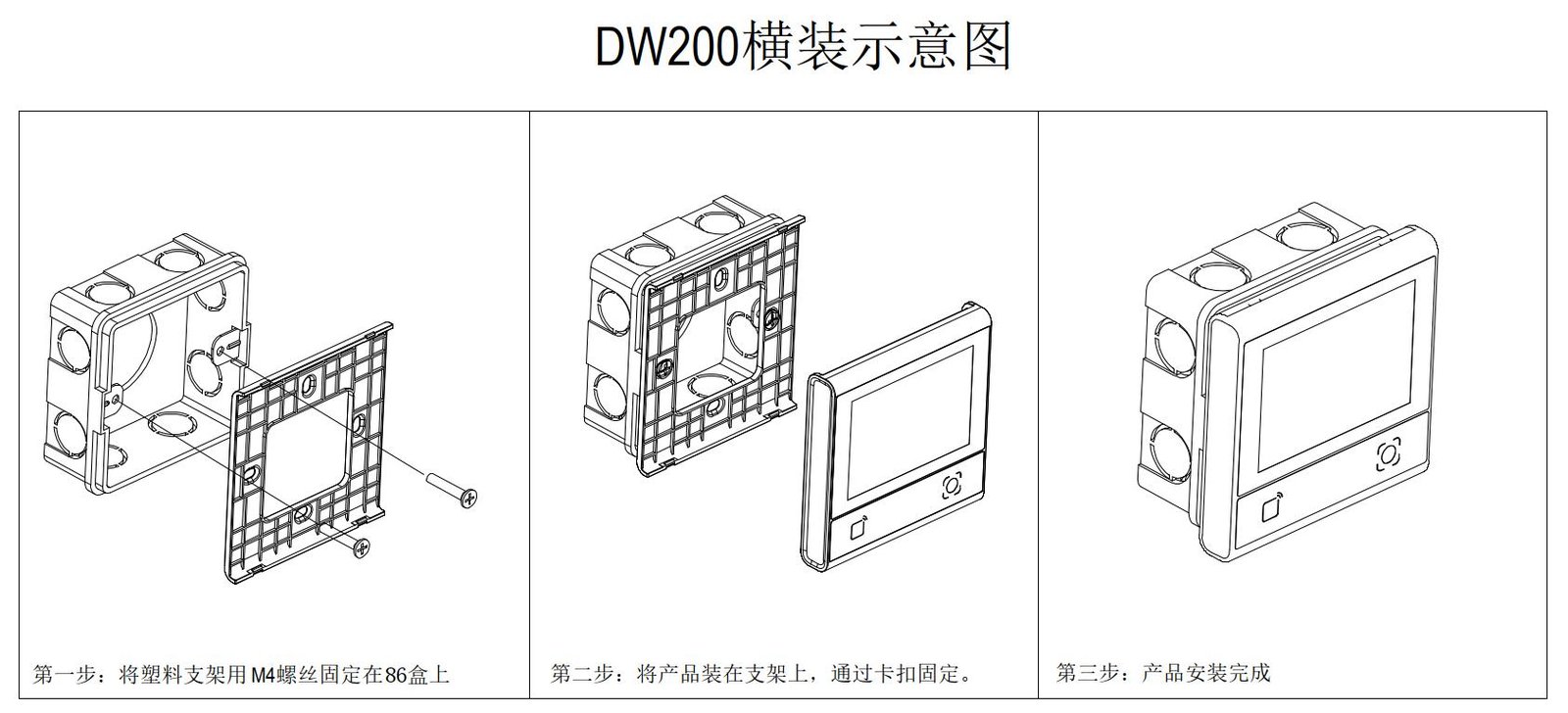

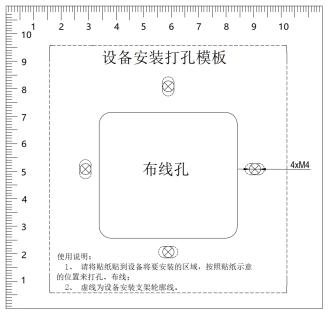

安装在 86 盒：按底盒孔位固定。安装在非 86 盒（闸机、自助机等）：需在外壳开孔后安装。拆卸整机时严禁使用金属螺丝刀，请使用附赠的塑料撬棒，以免损伤外壳影响售后。

安装须避免识读窗正对太阳或大功率灯具等强光源；射频卡天线位于识读窗下侧，10cm 内应避免金属与磁性物质，否则降低刷卡性能。

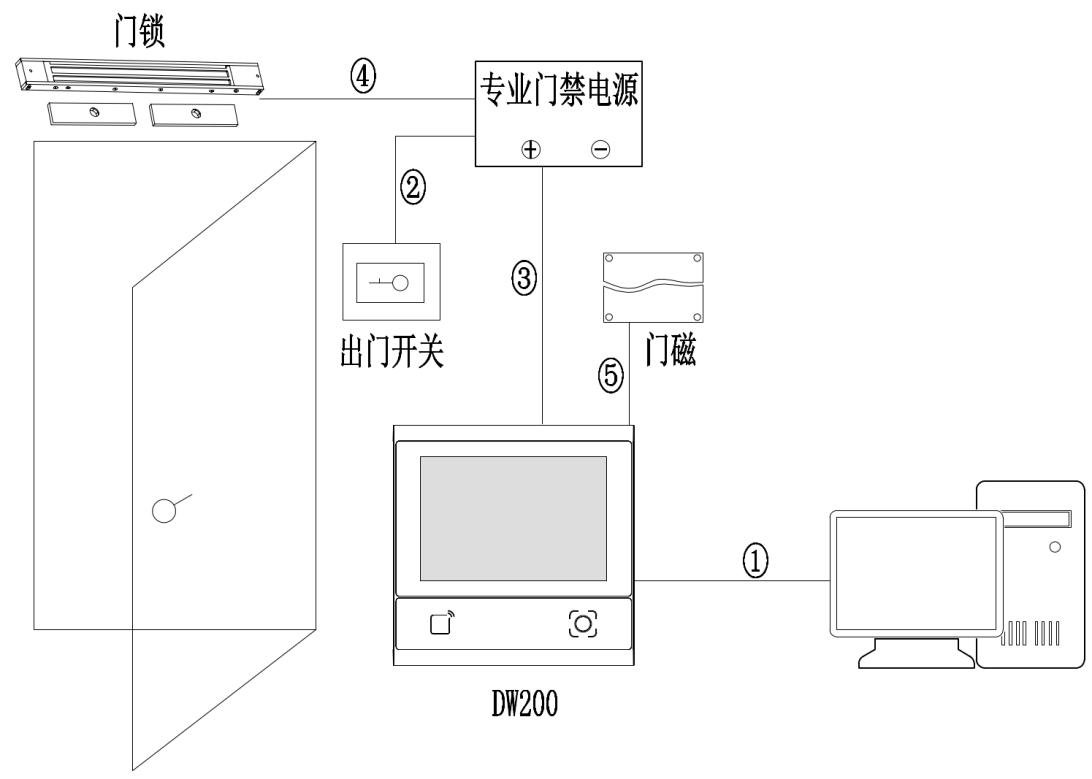

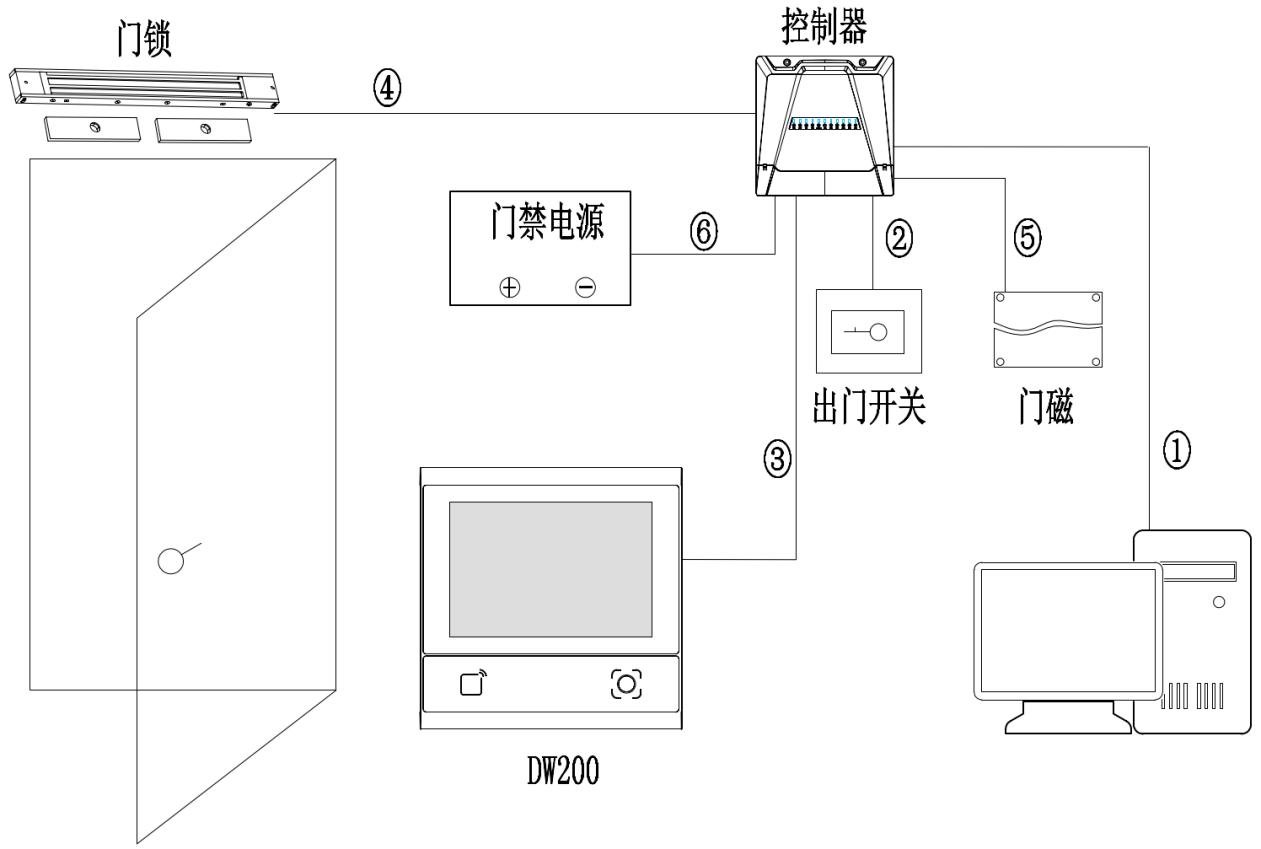

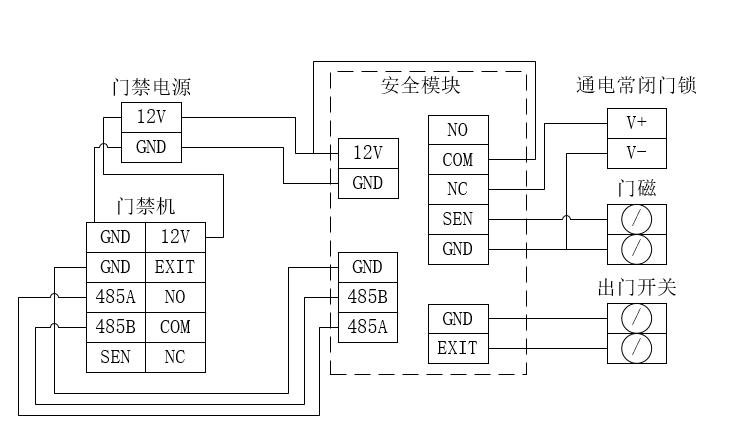

独立使用：设备本地完成识读与门禁输出，无需联网。配合控制器：作为读头接入第三方控制器，扩展更多门点与策略。配合安全模块：对接更严格的权限与告警联动。线材选择：依据通讯距离与干扰情况选用合规网线或 RVV 控制线。

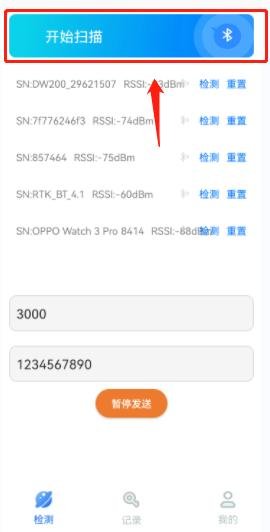

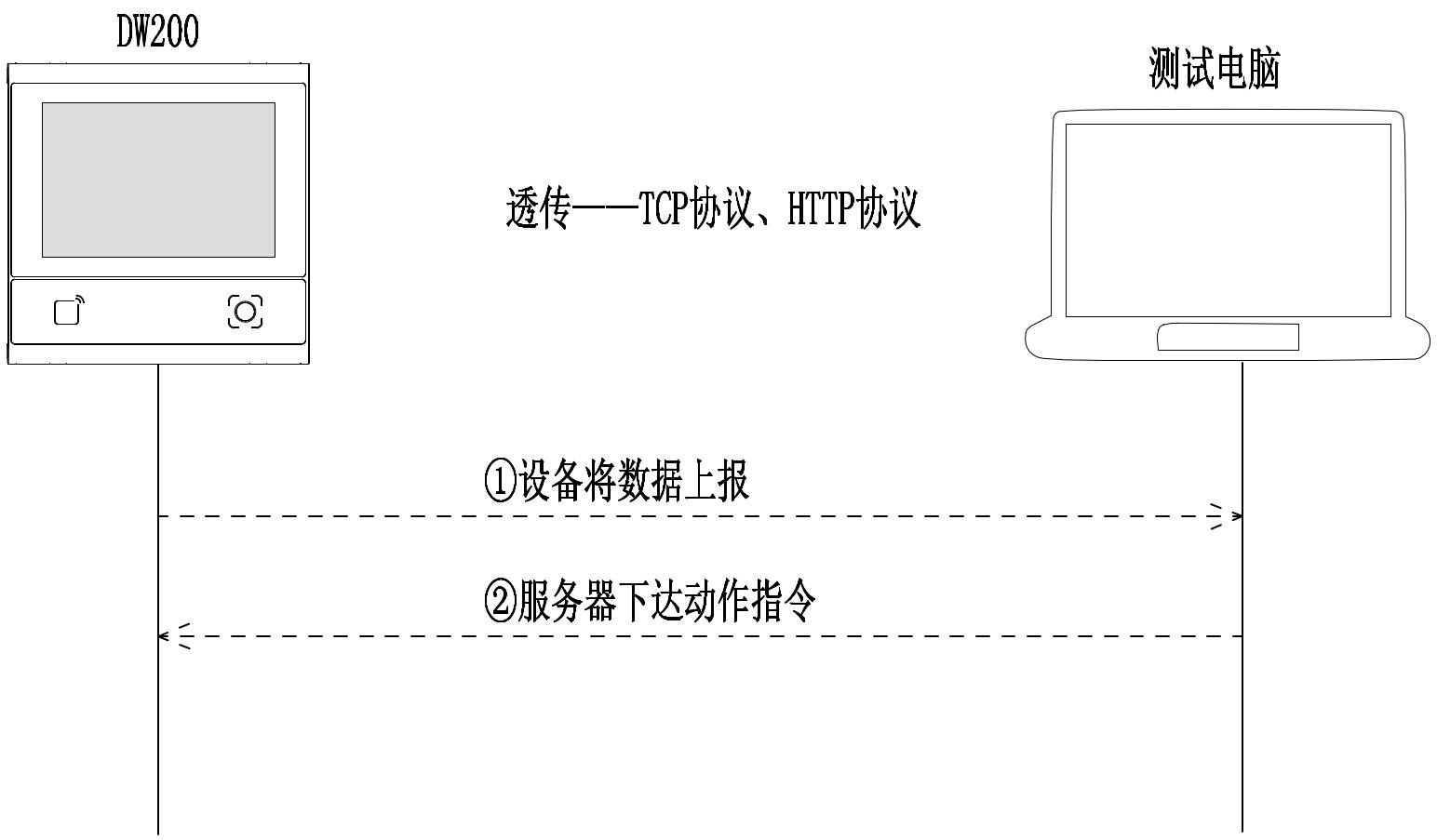

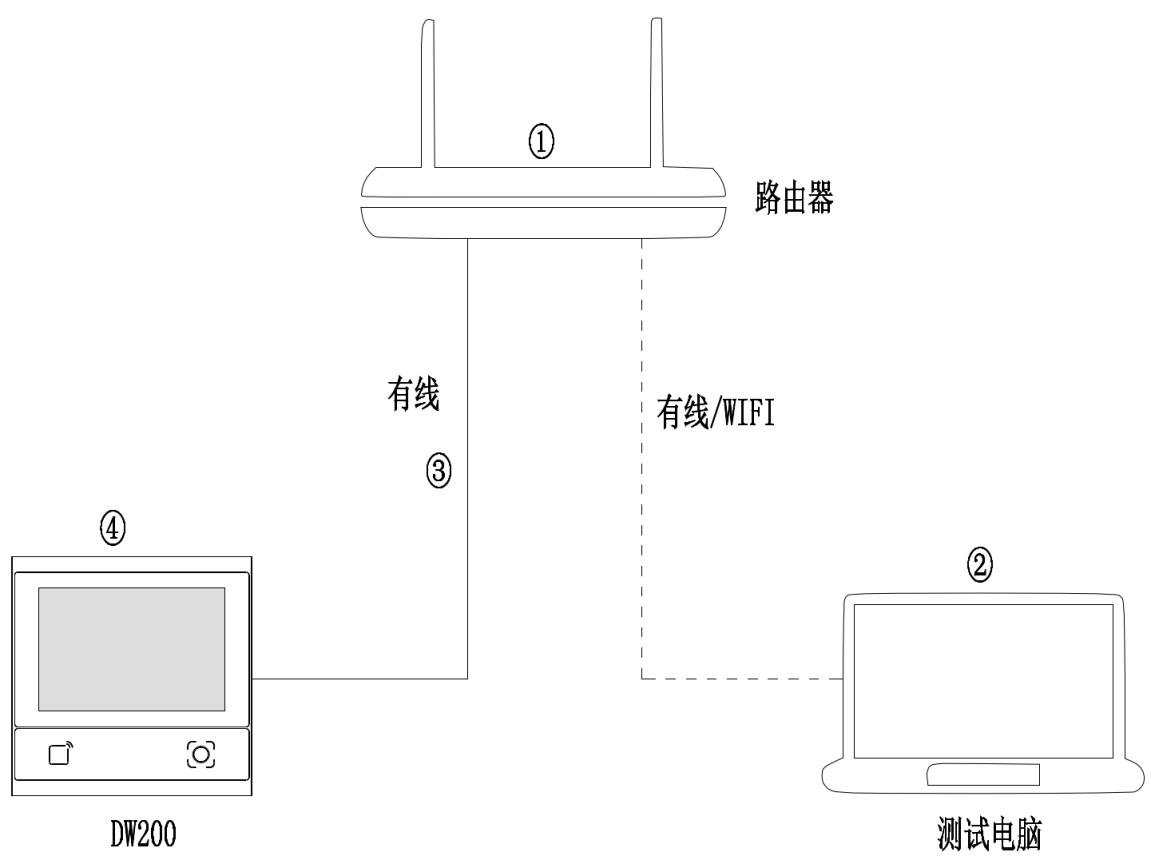

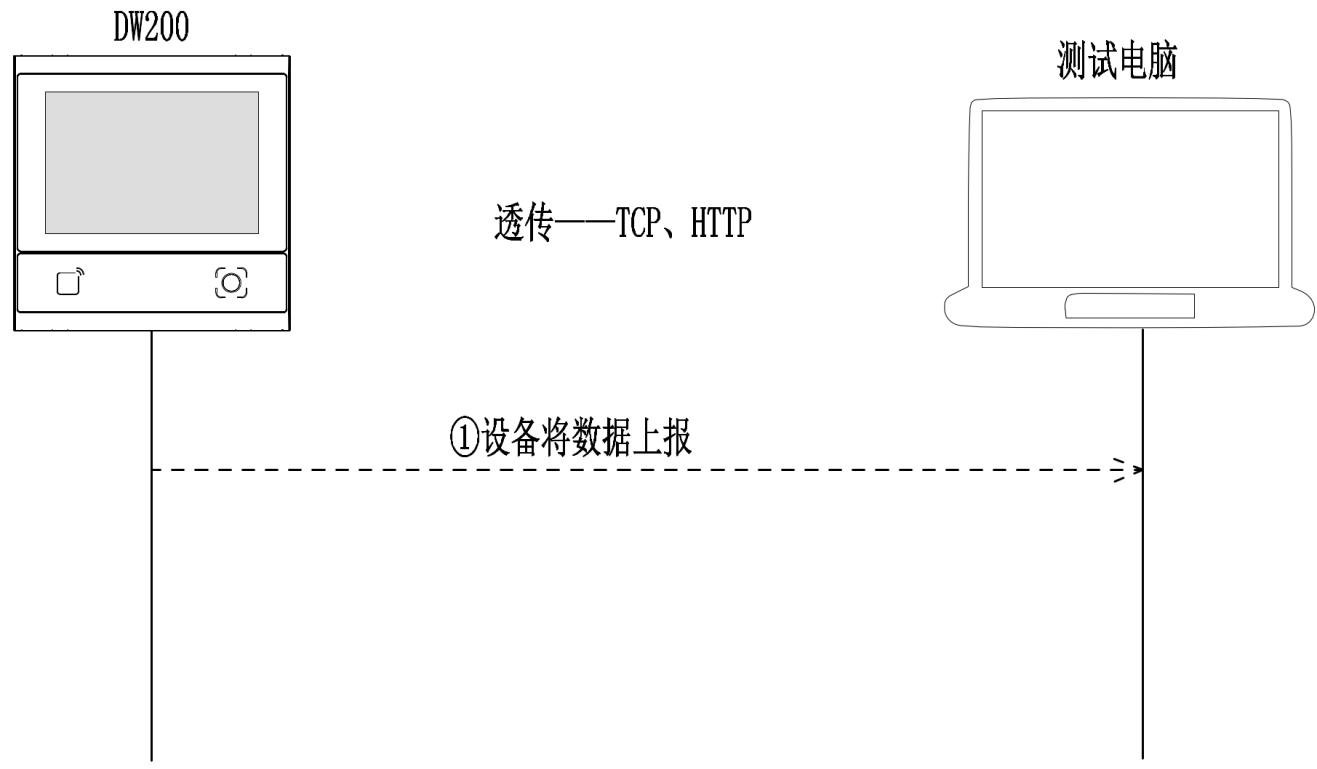

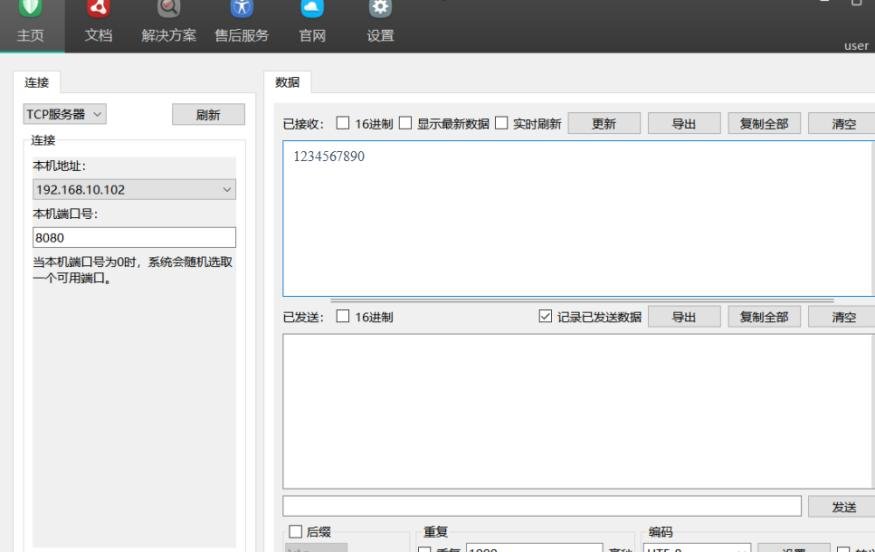

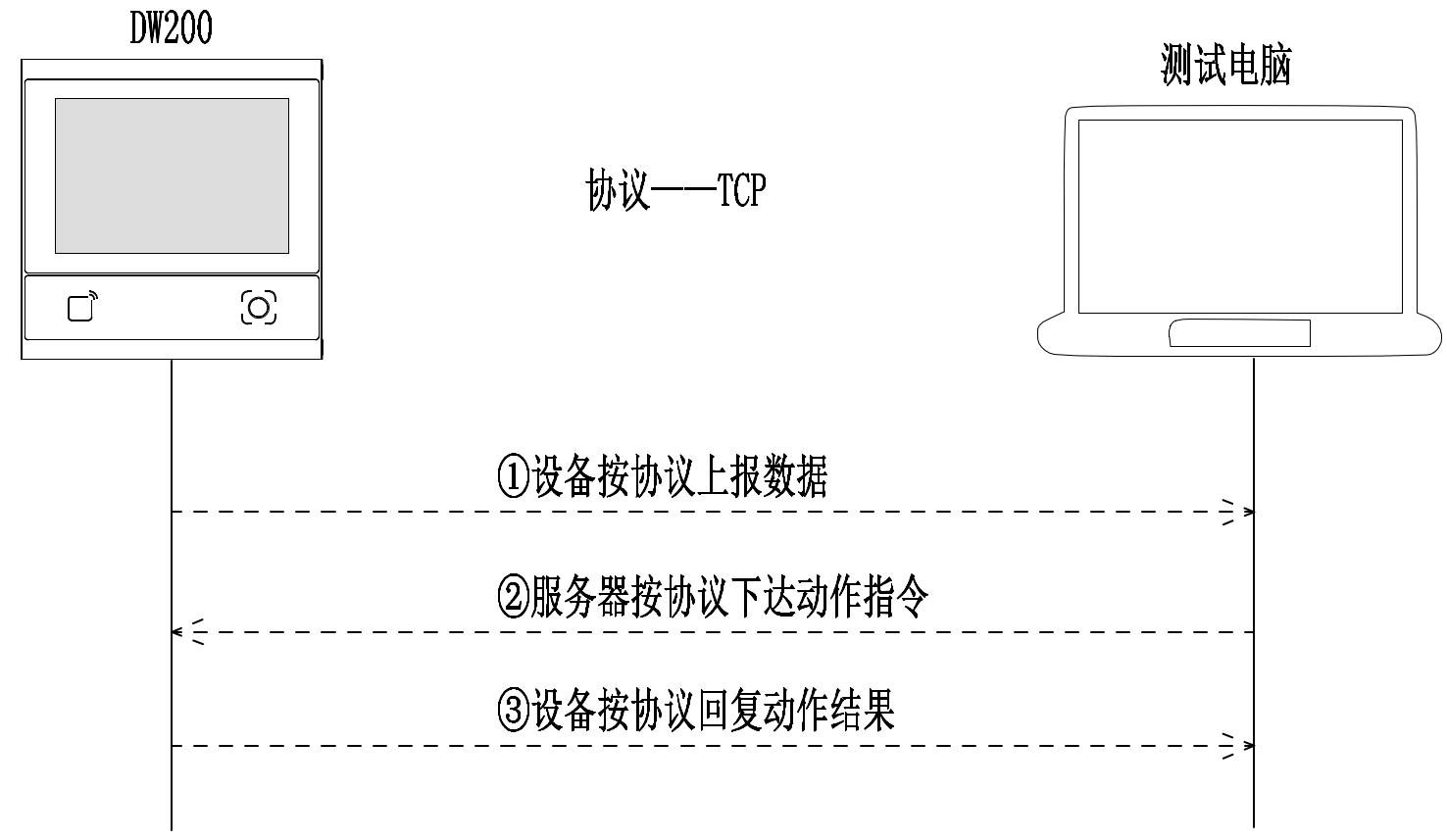

联网要素：设备需接入网络并正确配置 IP（DHCP 或静态）。协议说明：支持透传与协议模式。透传可经 TCP 或 HTTP 输出识读内容；协议模式（TCP）由上位机接收并校验。安全模块模式用于高安全场景。蓝牙功能可用于近场配置与调试（空旷 ≤25m）。

必须在连接好设备后才允许通电；线缆带电插拔会损坏电子部件。电源关闭后须间隔 2 秒以上再开启。避免识读窗正对强光源，长期照射会损伤图像传感器。射频天线周围 10cm 内避免金属/磁性物质。
