门禁一体机 DW200

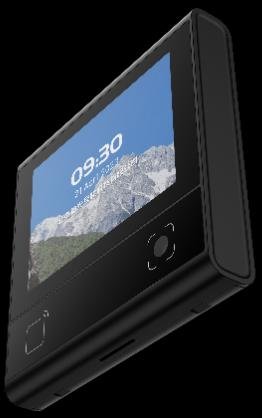

DW200 门禁一体机支持二维码、射频卡（含身份证）、密码与（选配）人脸识别多种核验方式，采用 Linux 操作系统，3.33 寸 IPS 电容触控屏。适用于社区、企业、园区等门禁场景。

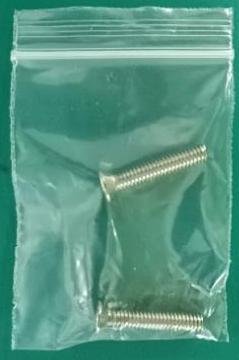

产品特点：支持 ISO 14443A/B 卡、CPU 卡与身份证（选配）；BLE 5.1 蓝牙；钢化玻璃识读窗；支持 86 盒与非 86 盒安装。装机清单含主机、配件包（含塑料撬棒）与说明书。

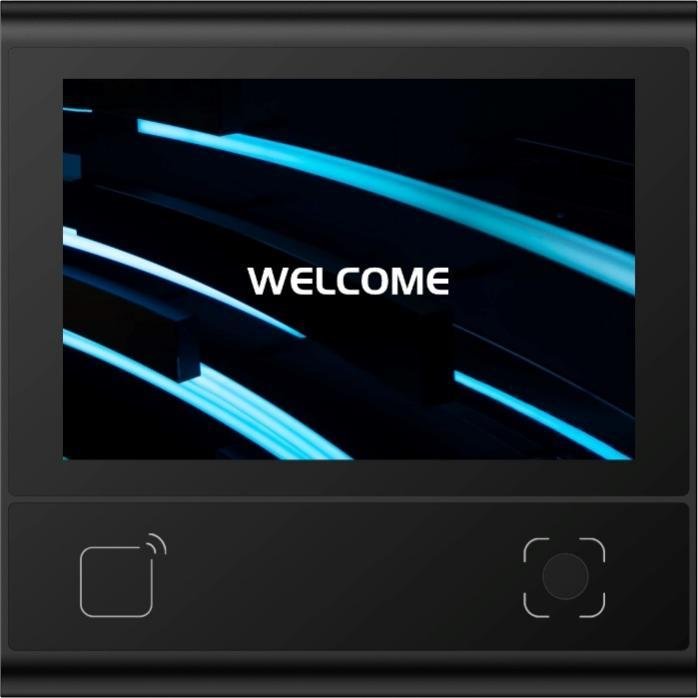

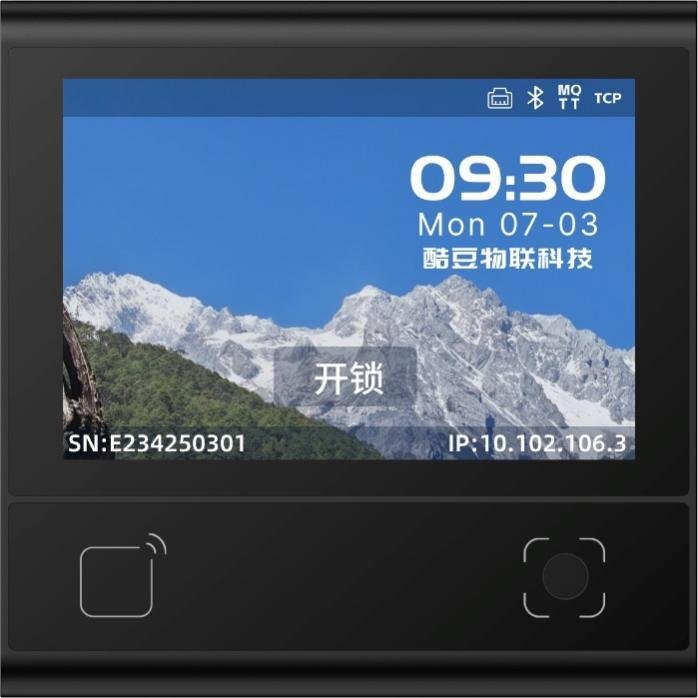

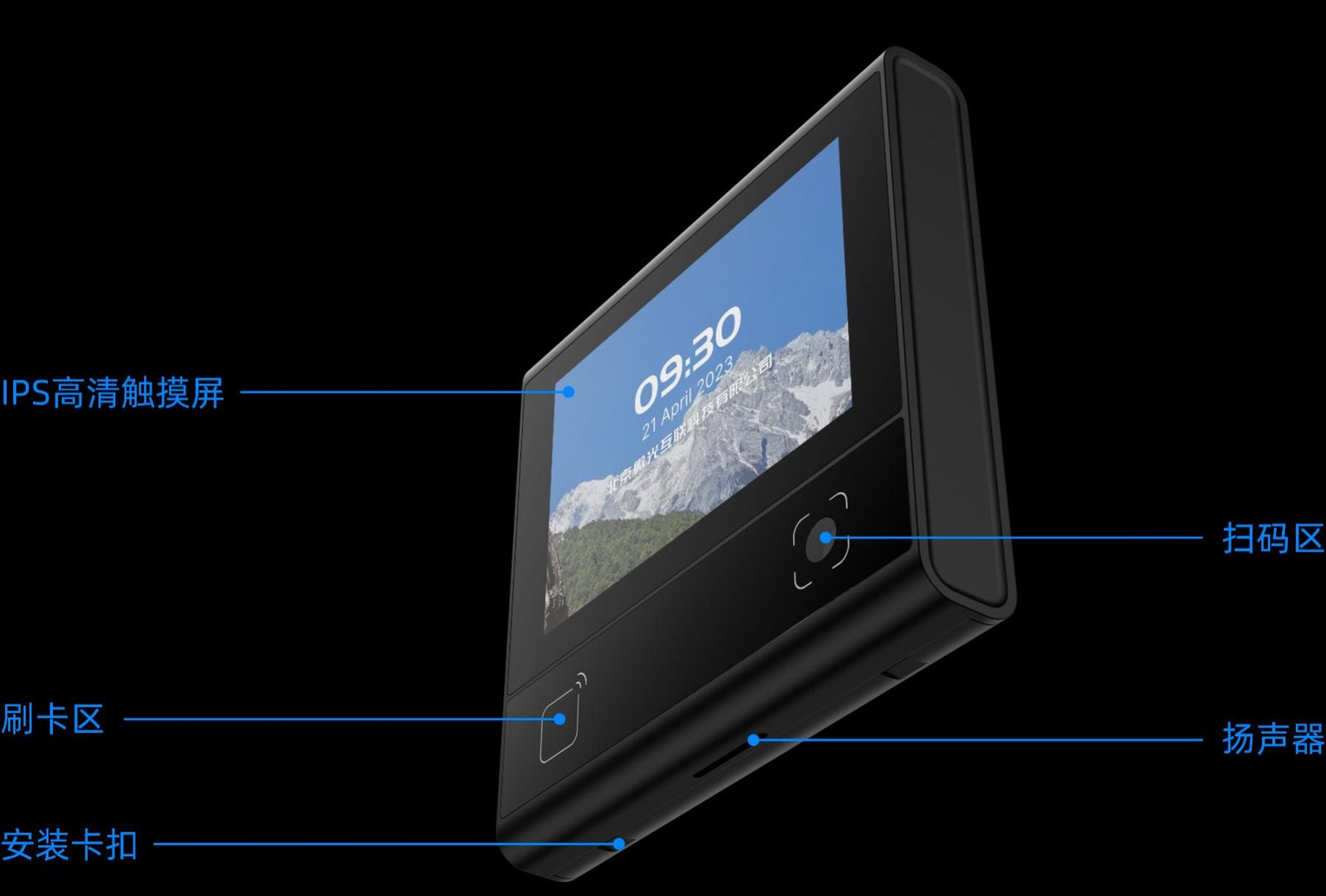

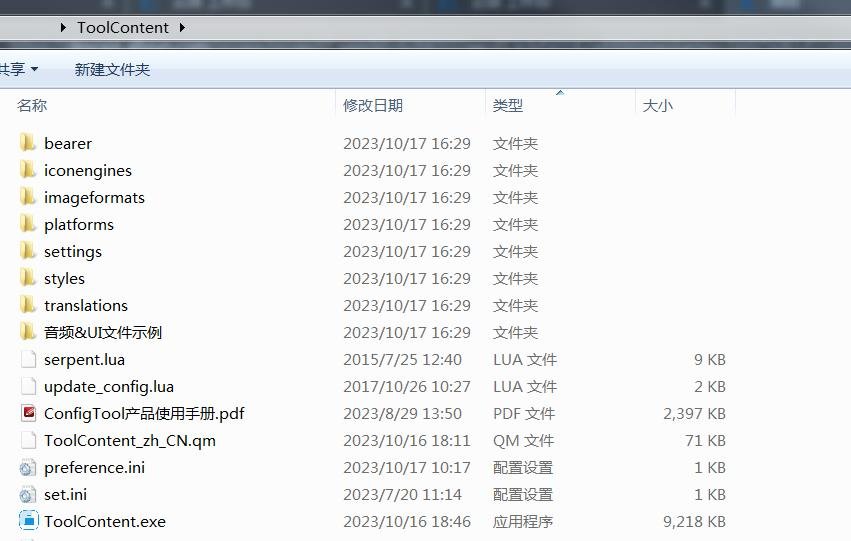

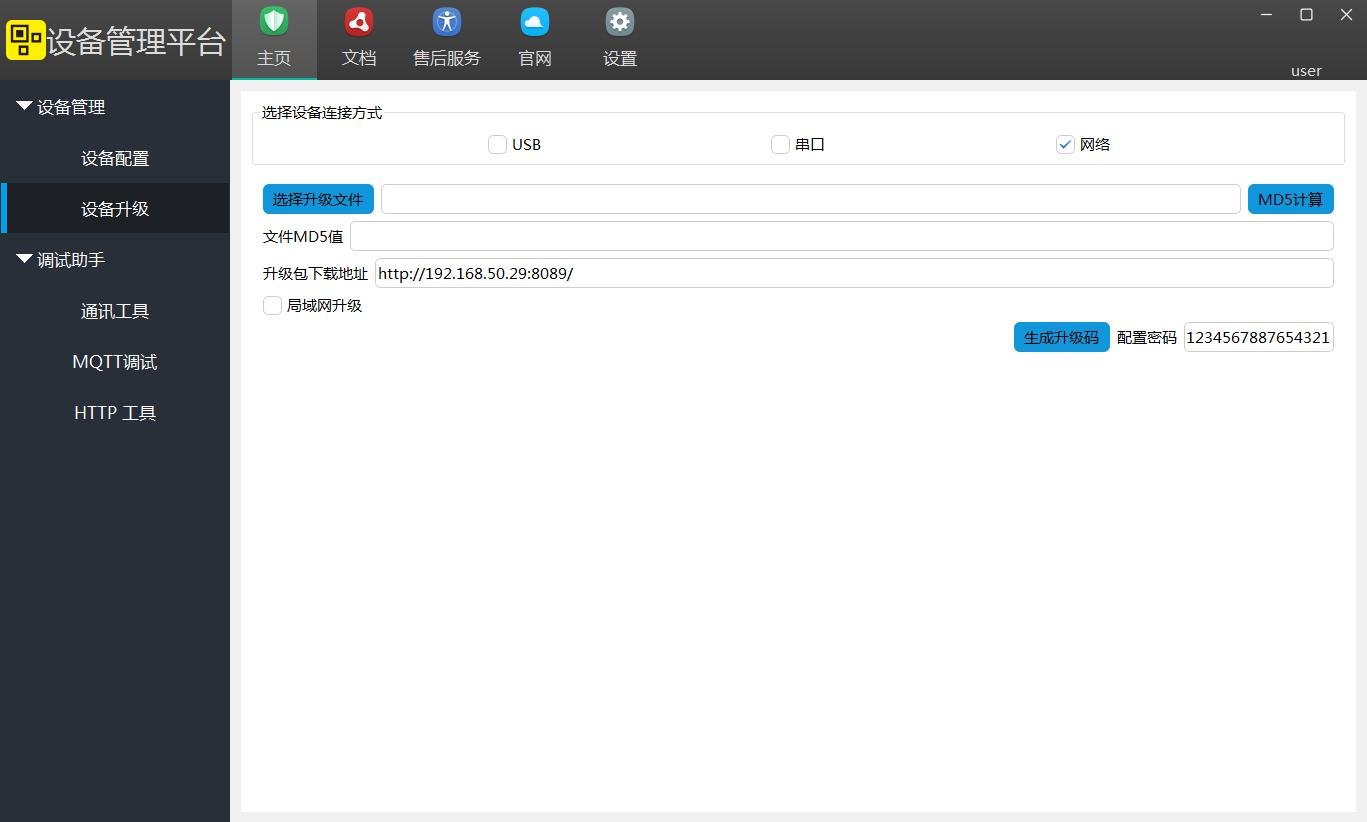

设备整体含识读窗、触控屏、状态指示灯与接插座。功能块涵盖识读（二维码/射频/密码）、人机交互（启动/主界面/密码认证/核验提示/信息提醒）、本地比对与门禁输出。固件支持通过后台或工具升级。

常规参数：通信接口 485/以太网，门禁接口含出门开关、继电器输出与门磁输入；屏幕 3.33 寸 320×480 IPS 电容触控；蓝牙 BLE 5.1（空旷 ≤25m）；用户 50000、密码 50000、卡片 100000、身份证号 100000、通行记录 200000。识读参数：二维码 QR/PDF417 及主流一维码，射频 13.56MHz（M1 ≤38mm）。电气参数：DC 9–15V（典型 12V），293mA，3.52W，继电器 30V/1A。工作环境：温度 -20℃~60℃，照度 0–80000Lux。详见右侧「规格参数」卡。

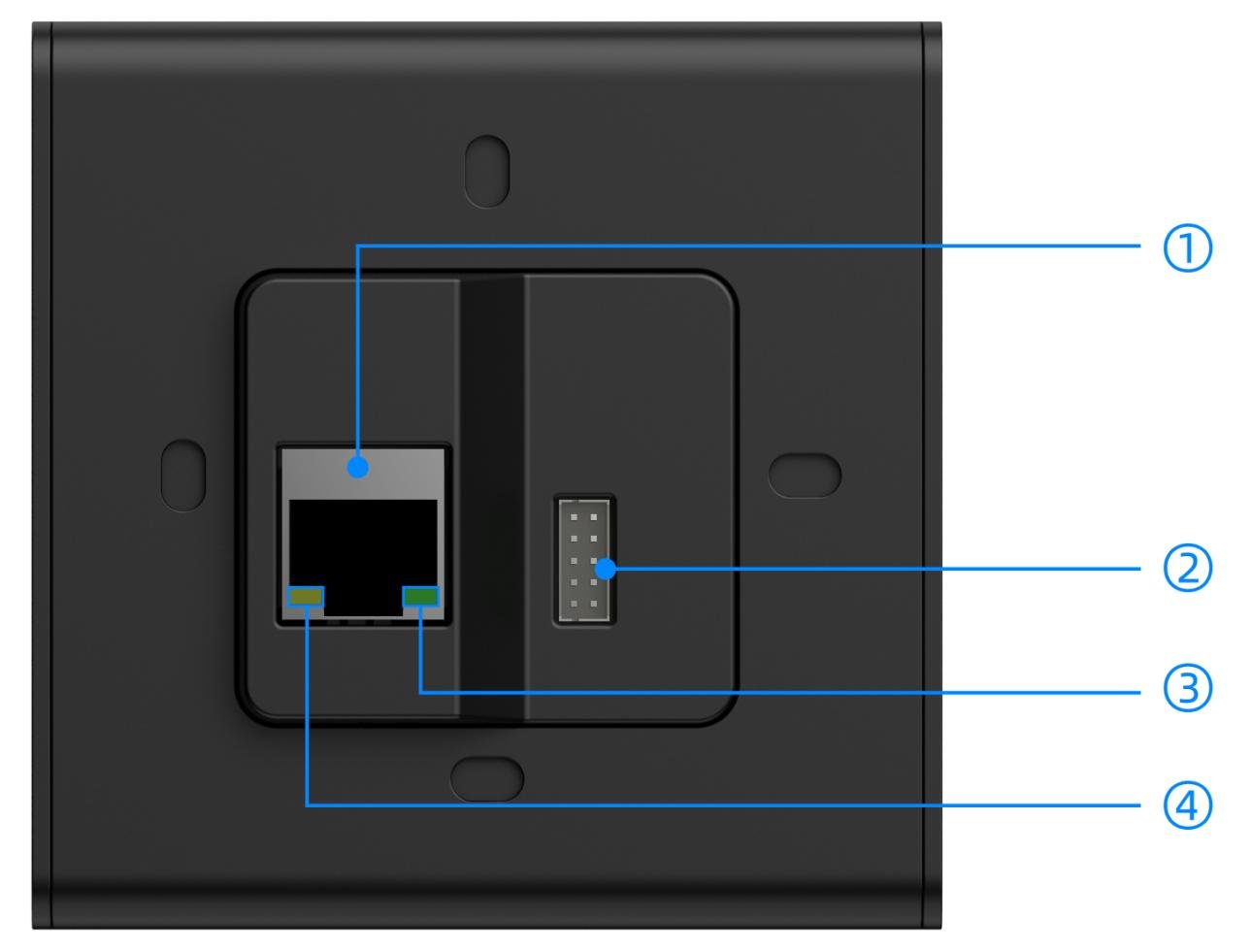

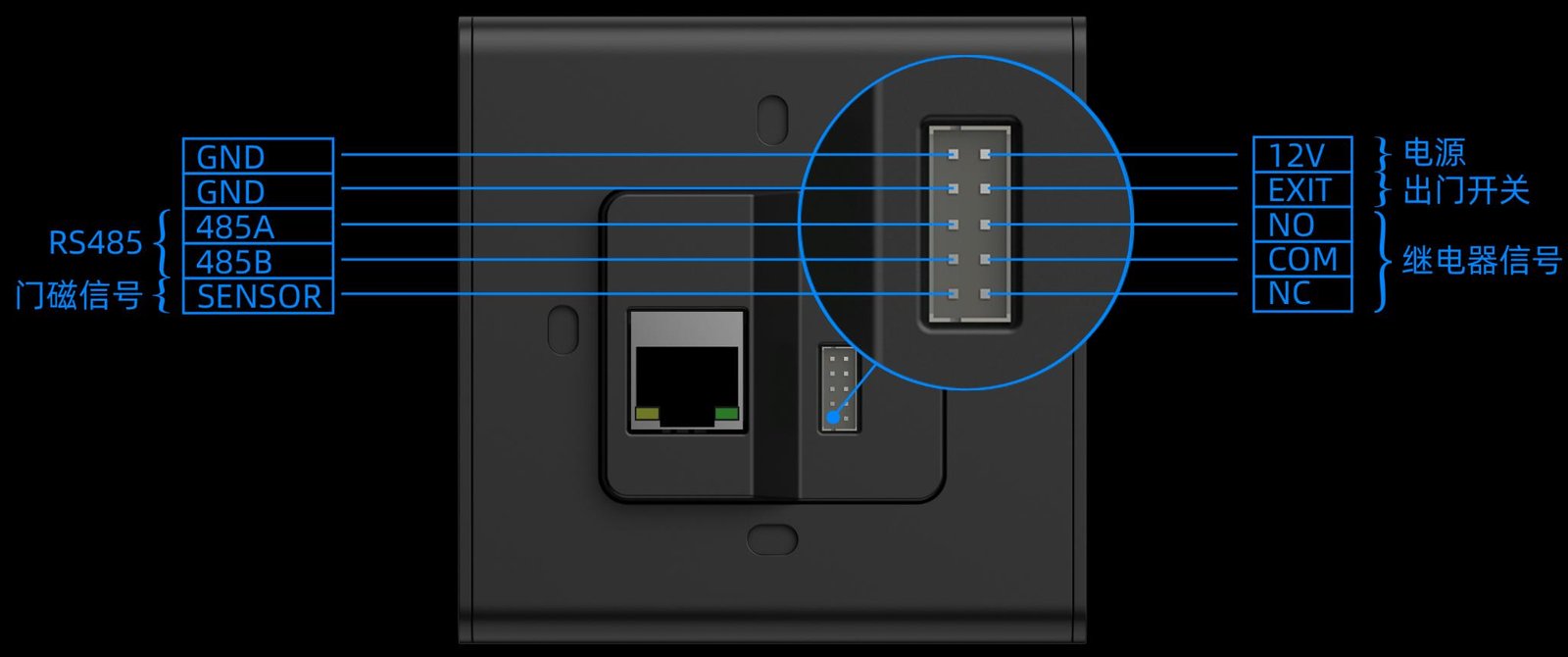

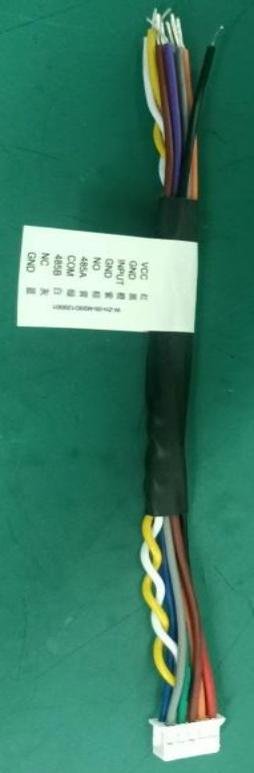

① 标准百兆网口；② 接插座，可连接电源、电磁锁、出门开关等门禁组件；③ 绿色 LED（常亮 10M 连接，闪烁有数据）；④ 黄色 LED（常亮 100M 连接，闪烁有数据）。

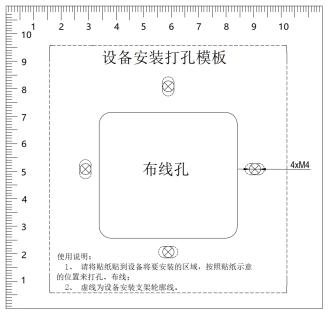

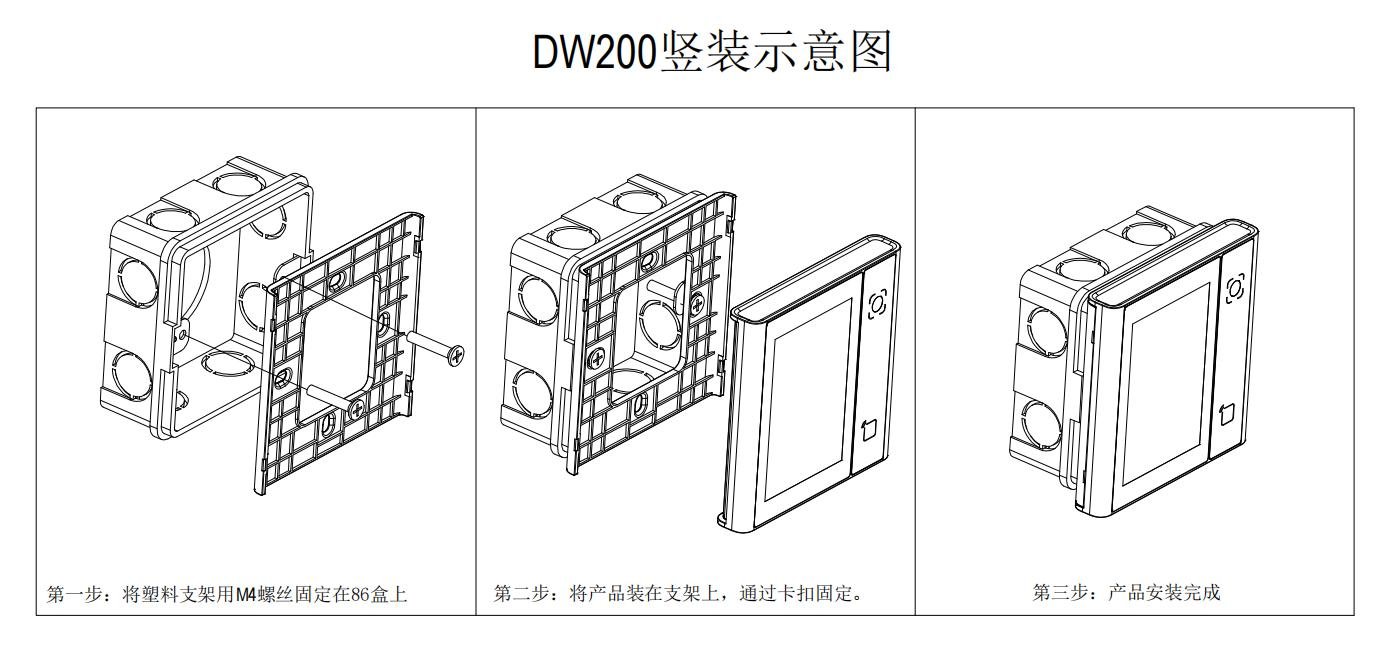

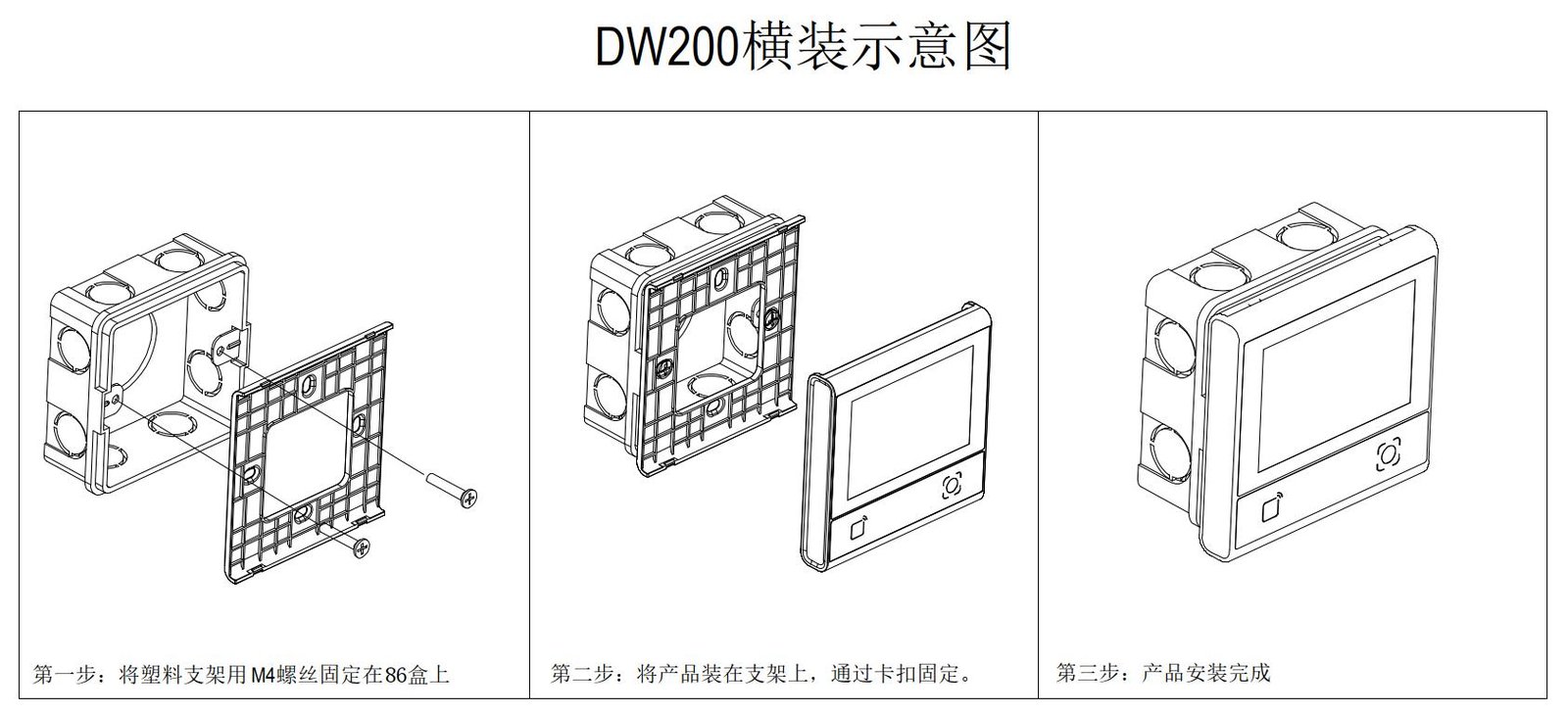

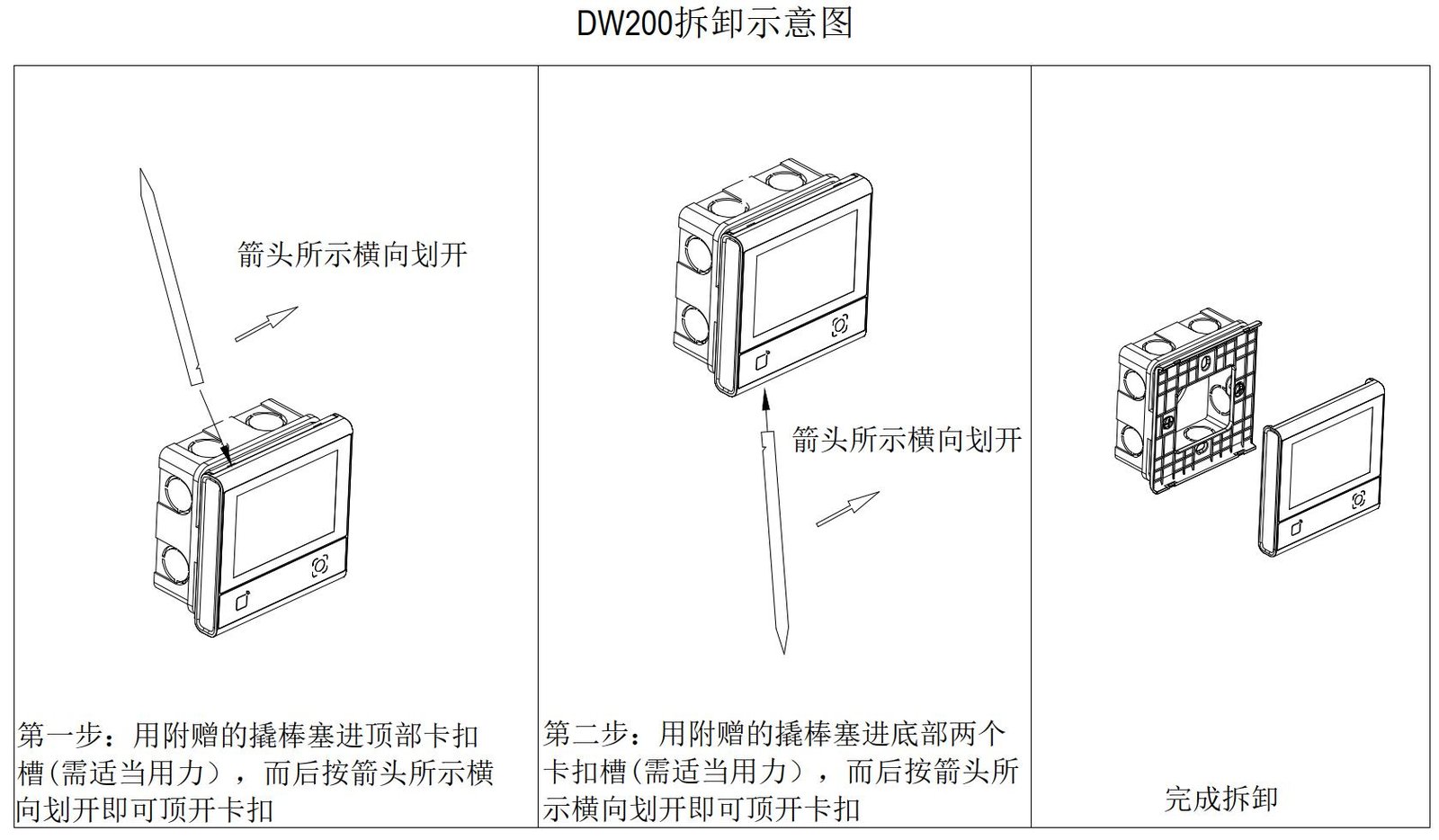

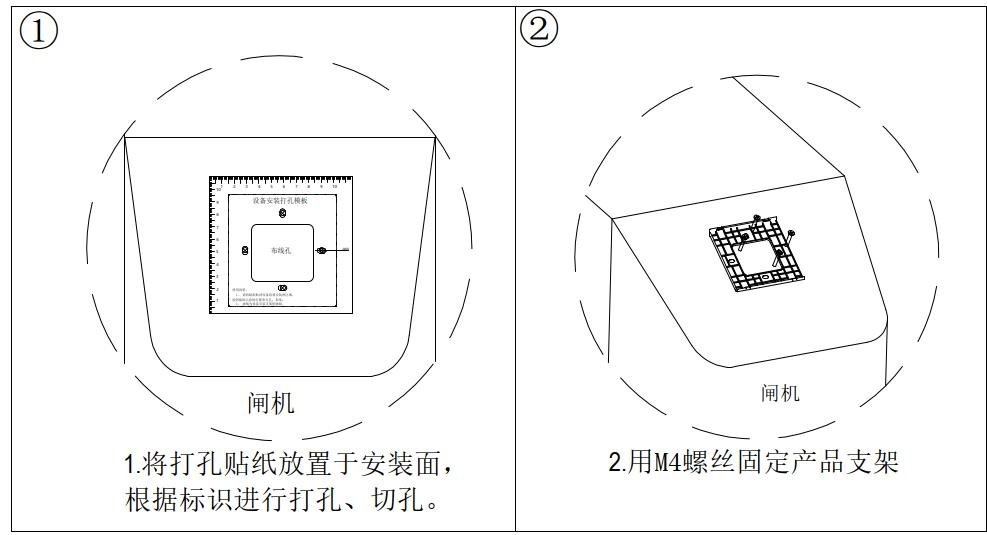

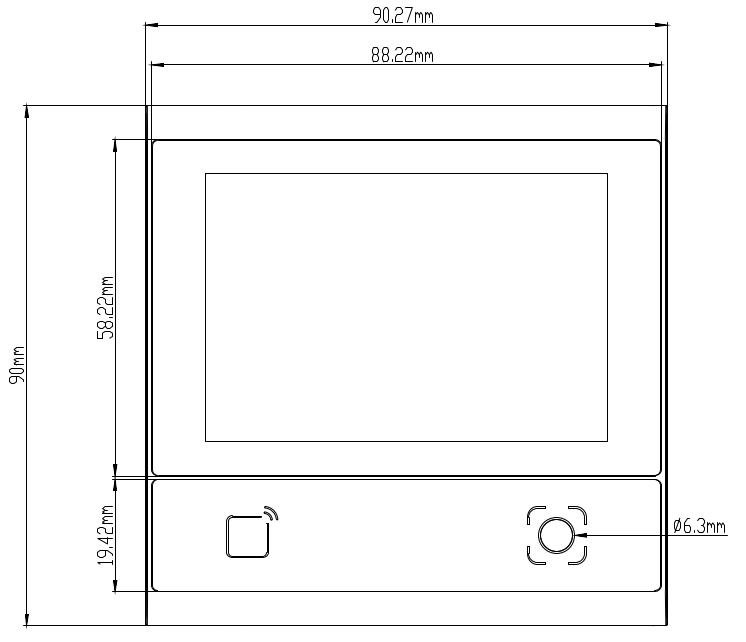

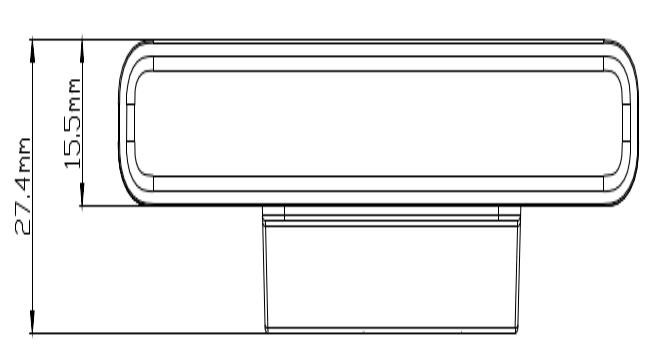

安装在 86 盒：按底盒孔位固定。安装在非 86 盒（闸机、自助机等）：需在外壳开孔后安装。拆卸整机时严禁使用金属螺丝刀，请使用附赠的塑料撬棒。

安装须避免识读窗正对太阳或大功率灯具；射频卡天线位于识读窗下侧，10cm 内应避免金属与磁性物质，否则降低刷卡性能。

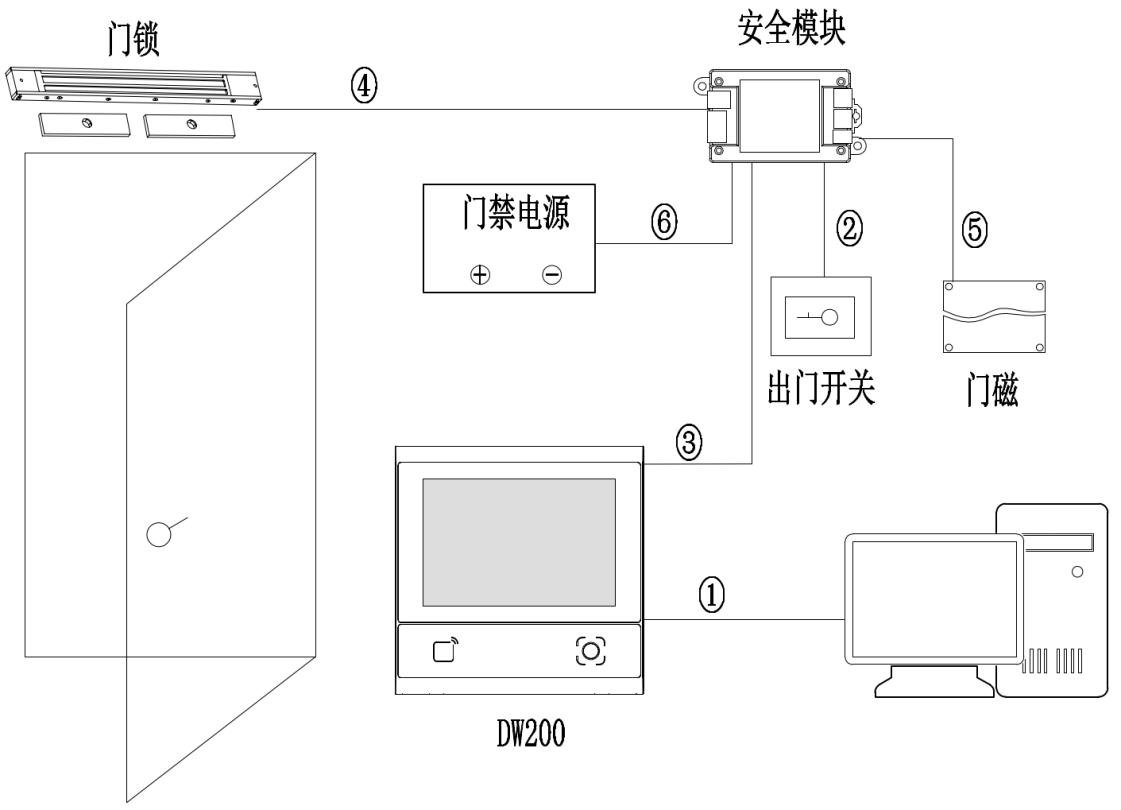

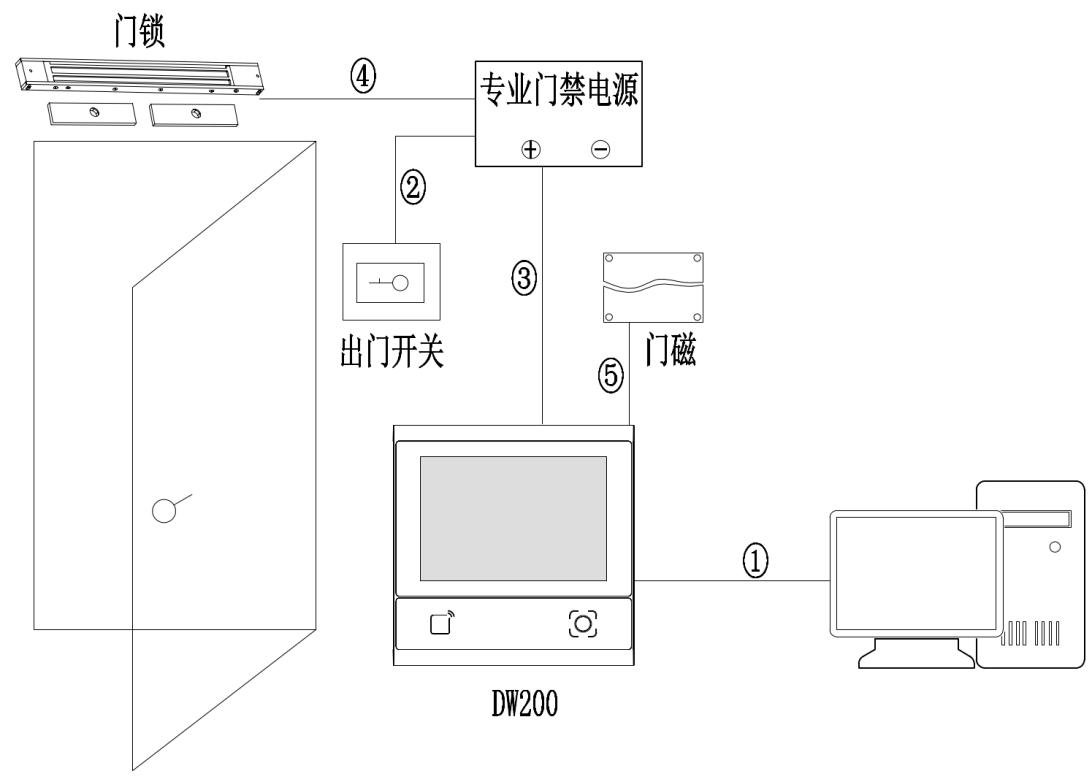

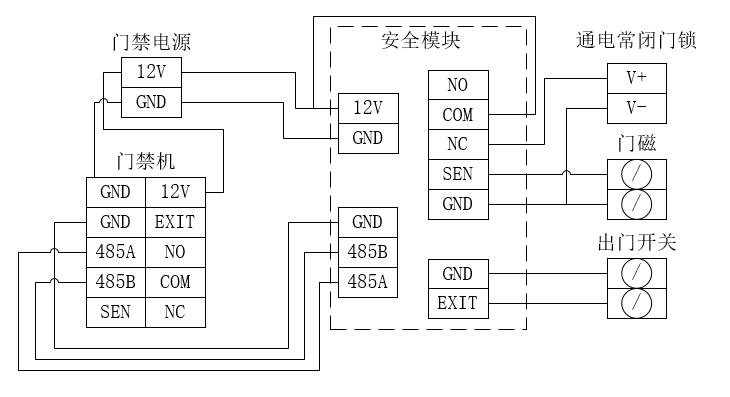

独立使用：设备本地完成核验与门禁输出，无需联网。配合安全模块：对接更严格的权限与告警联动。线材选择：依据通讯距离与干扰情况选用合规网线或 RVV 控制线。

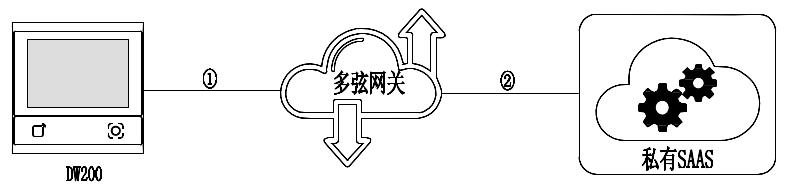

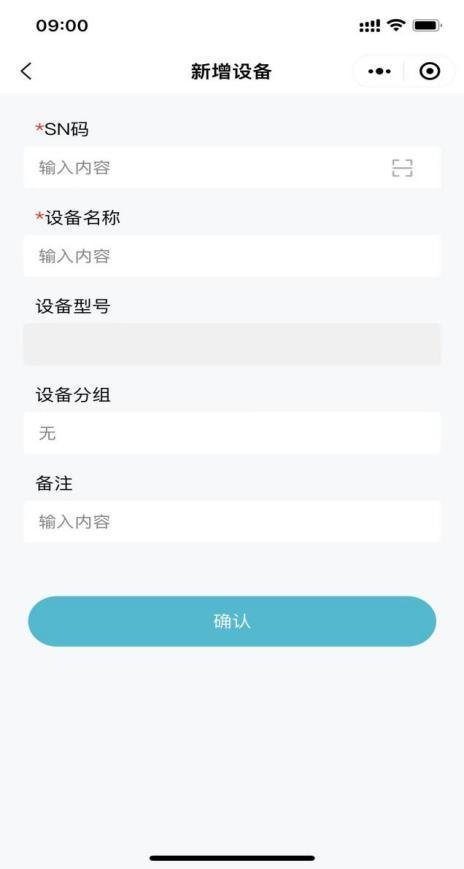

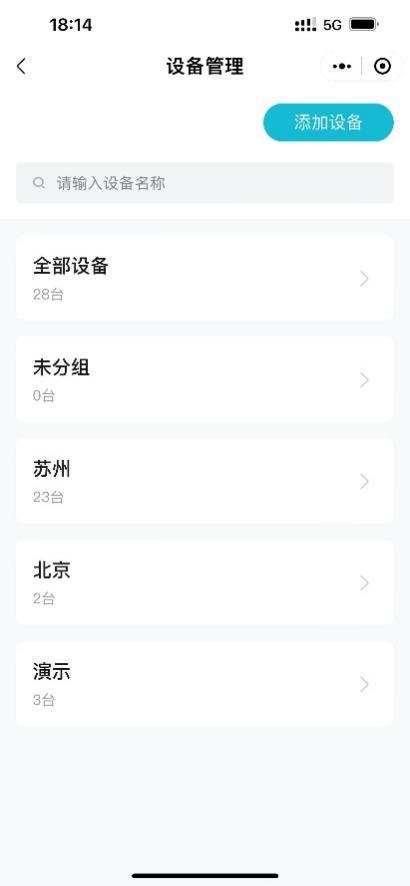

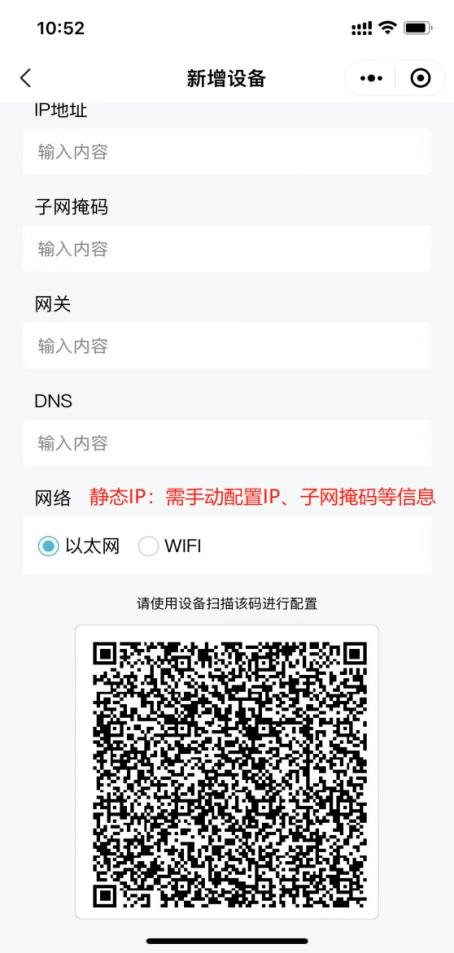

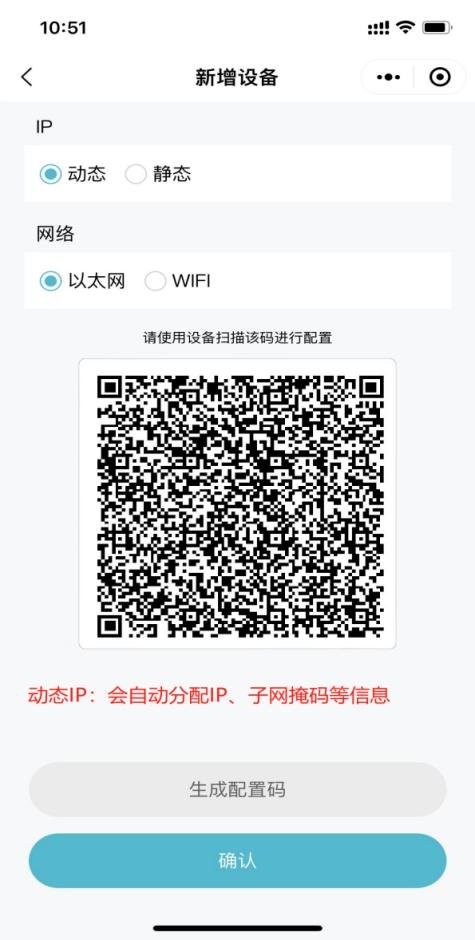

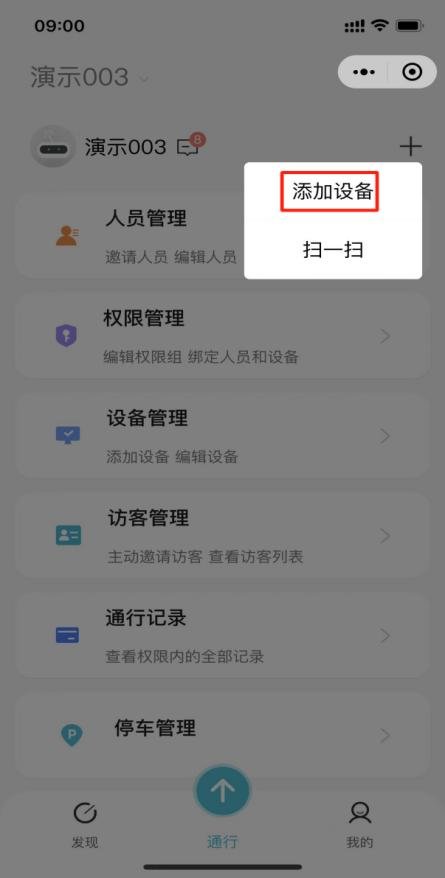

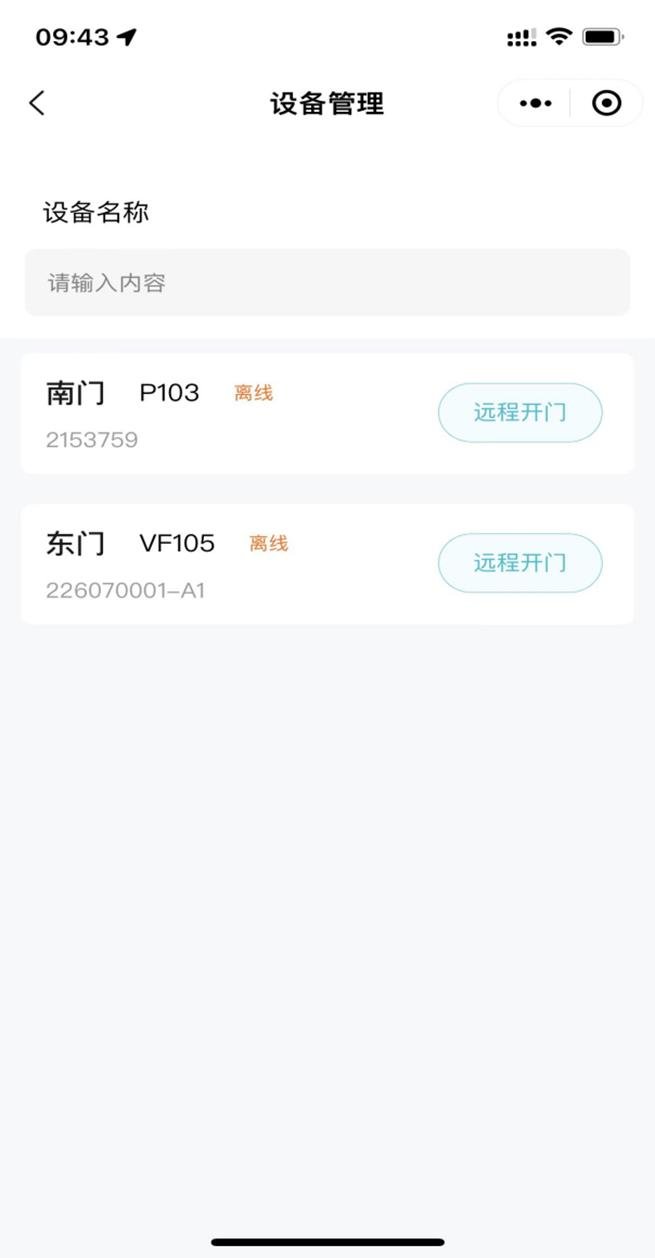

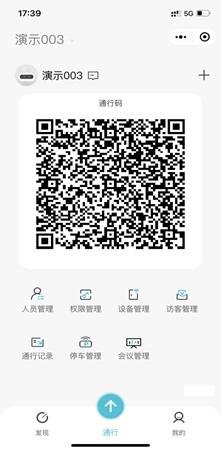

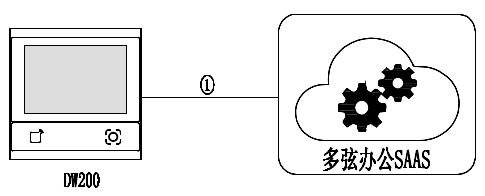

接入多弦办公：设备可接入微光（多弦）办公平台，实现人员、权限与记录的集中管理。接入多弦网关：通过网关完成设备接入与协议转换，便于与既有系统对接。具体配置参见对应平台文档。

必须在连接好设备后才允许通电；线缆带电插拔会损坏电子部件。电源关闭后须间隔 2 秒以上再开启。避免识读窗正对强光源；射频天线周围 10cm 内避免金属/磁性物质。
