前言
感谢使用 VF206 人脸识别、语音交互一体机设备。认真阅读本文档，可以帮助您了解此设备功能、特点、以及快速掌握设备的使用、安装方法。
产品简介
VF206 采用四核 64 位 Cortex-A55，主频最高 2.0GHz，1TOPS NPU，系统配置 Android 11，2GB 内存 16GB 存储，可定制拓展 4GB 内存 32GB/64GB 存储；集成人脸识别（最高存储 10W 张人脸，识别率可达 99%以上）、通道控制、门禁机等产品功能，有 RS485/232、以太网和 WiFi 三种通讯方式。
本产品特色点为 8 寸触摸屏、语音播报，具备良好的互动性和易用性。可用于工业园、写字楼、银行、学校等场所。VF206 设备可支持多种协议模式，用户可根据我司提供的安卓 SDK 进行二次开发。
产品特性
四核 64 位 Cortex-A55，主频最高 2.0GHz，1TOPS NPU。系统配置 Android 11。
8 英寸高亮液晶触摸屏，人脸识别，真人语音播报提示。
人脸库多达 100000 张，满库 99%以上识别准确率，识别时间 ≤0.3 秒/人。
识别距离 0.3～1.5m。
支持宽动态识别，动态范围＞80dB。
适配百度人脸算法。
人员戴口罩、戴眼镜、戴帽子均可有效识别，支持口罩检测。
内置静默活体检测，可有效阻挡照片、视频和面具攻击。
Wifi/以太网/4G（定制）三种联网方式可供选择。
提供 SDK，支持二次开发。
外部报警输入、门磁状态输入、出门开关输入，人脸 ID 输出。
具备一路 RS485\RS232 接口，可对接门禁控制器。
内置高精度时钟芯片和 RTC 电池，断电可保存时间。
静电防护接触 8KV，空气 12KV。
防水防尘等级可达 IP66。
支持 logo 定制、协议定制，支持 OEM。
支持闸机、86 盒、平墙、立柱、桌面安装。
技术参数
【整机】 产品类型：人脸识别、通道控制、门禁机 产品型号：VF206 主芯片：四核 64 位 Cortex-A55 主频：2.0GHz 系统：Android 11 处理器运算能力：1TOPS 内存：2GB / 4GB 存储：8GB / 32GB / 64GB 系统启动时间：≤60 秒 工作电压：9～24V（推荐 12V 供电） 功率：13.2W（Max）
【外观】 材质：铝合金 CNC 表面处理：阳极氧化 配色：银色 尺寸：242129.520mm
【对外接口 / 甩出线】 电气接口：电源、30V/1A 继电器、以太网、485/232、报警输入、门磁状态输入、USB*2 USB_OTG 与 USB_HOST 物理接口：8P8C RJ45、5525 DC 头、3.5mm 螺钉端子、USB-A 母口
【网络 / 无线】 以太网：10/100M 以太网 WIFI：2.4G WiFi 蓝牙：蓝牙 4.2
【人脸识别】 摄像头版本：200W RGB 识别，200W IR 活体 动态范围：＞80dB 识别模式：1:N 识别、1:1 识别可配置切换 识别时间：≤300ms 识别距离：0.3～1.5m 人脸库：100000 张 识别率：99%以上（人脸库达到 100000 张时） 光线适应：可以适应正对阳光、纯黑环境识别 人脸录入：1) PaaS 平台大批量导入；2) U 盘大批量导入
【整机防护】 防水防尘：IP66（不包含测温模块） 静电防护：接触 8KV，空气 12KV 浪涌：电源、以太网、485 差模 0.5KV，共模 1KV
【环境特性】 工作温度：0～55℃ 存储温度：-40～80℃ 湿度：10%～90%
【人机交互】 LCD：8 寸液晶触摸显示屏 TP：电容触摸，5 点触控 语音播报：1 个 4Ω2w 扬声器，支持 TTS
【其他】 配置方式：工具平台、触屏 环保：RoSH 应用场景：室内、室外 遮光罩：钣金遮光罩，喷漆，白色 安装方式：桌面（可以适配标准的桌面底座）、挂壁（支持 86 盒、平墙，预留线槽）、闸机/立柱（带火炬手，支持闸机立柱） 适配器：电源适配器 12V/5A 三插头电源适配器
产品外观

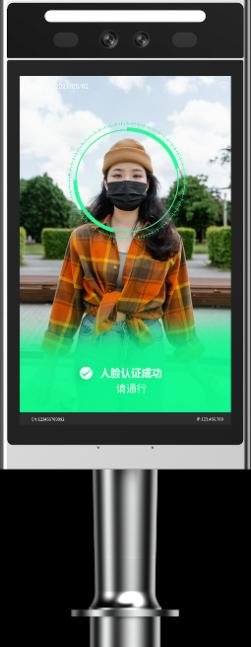

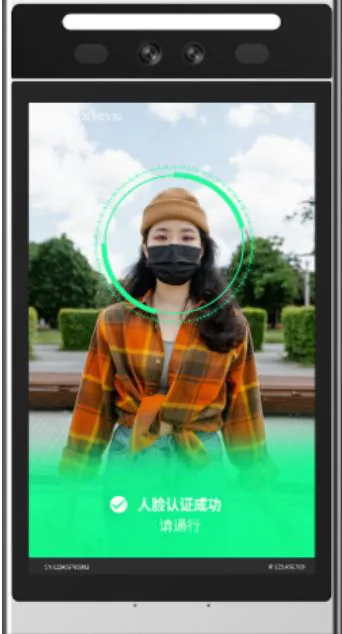

外观图

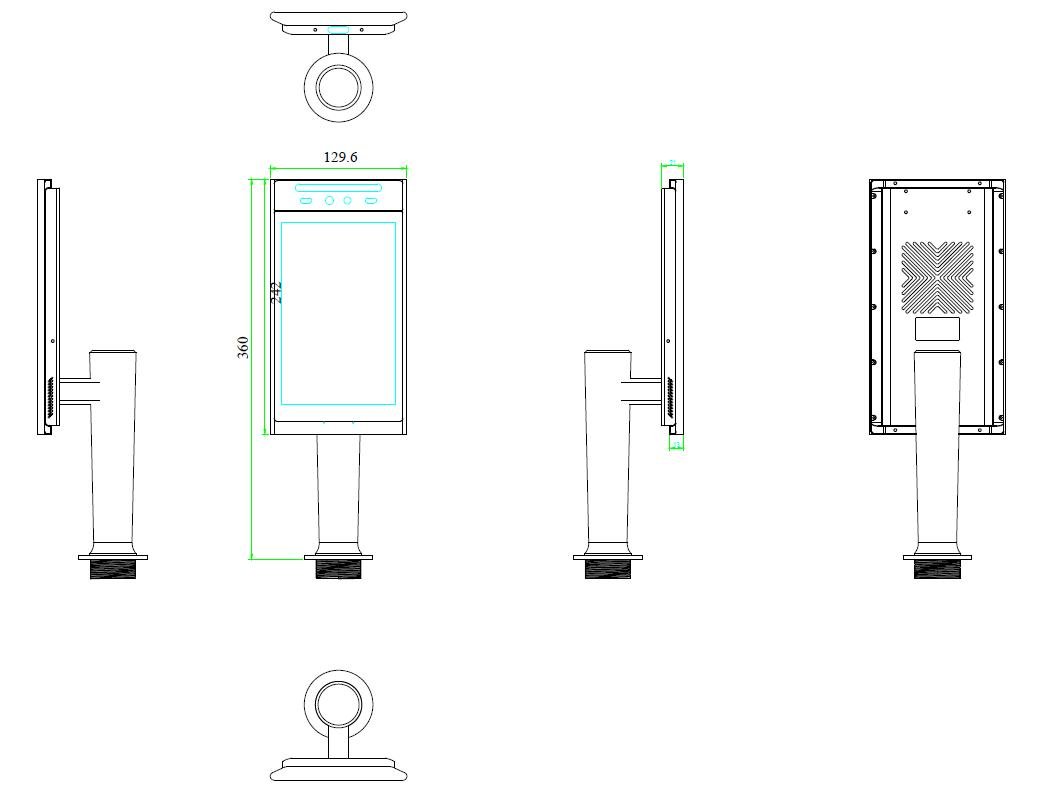

外观尺寸示意图

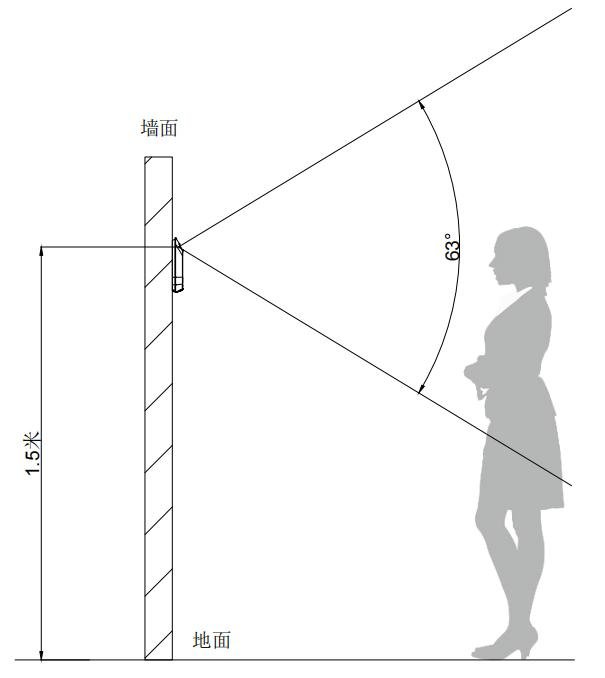

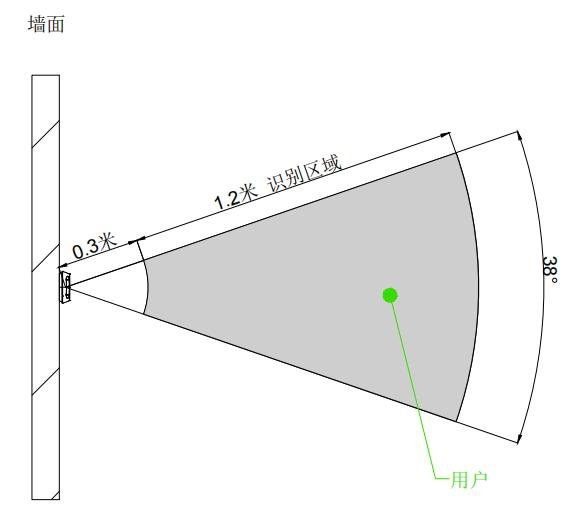

识读区域示意图

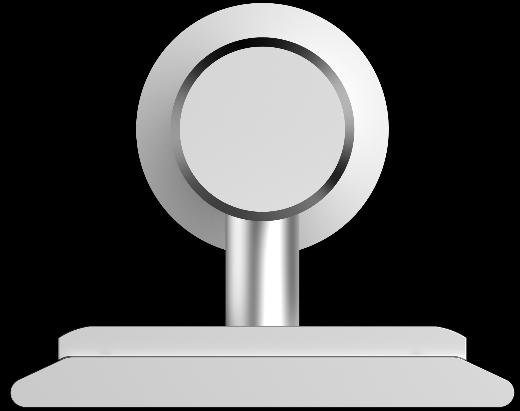

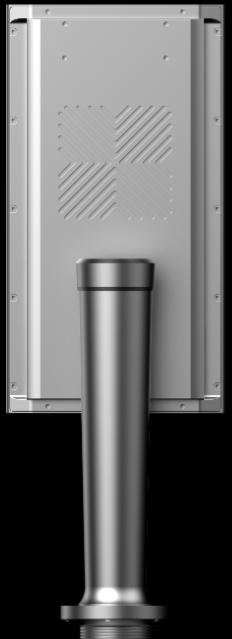

侧面图

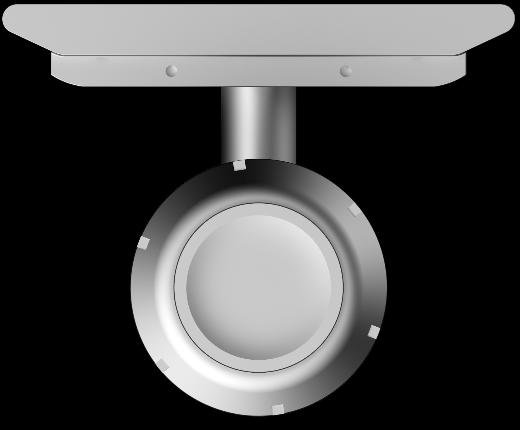

俯视图
安装方式

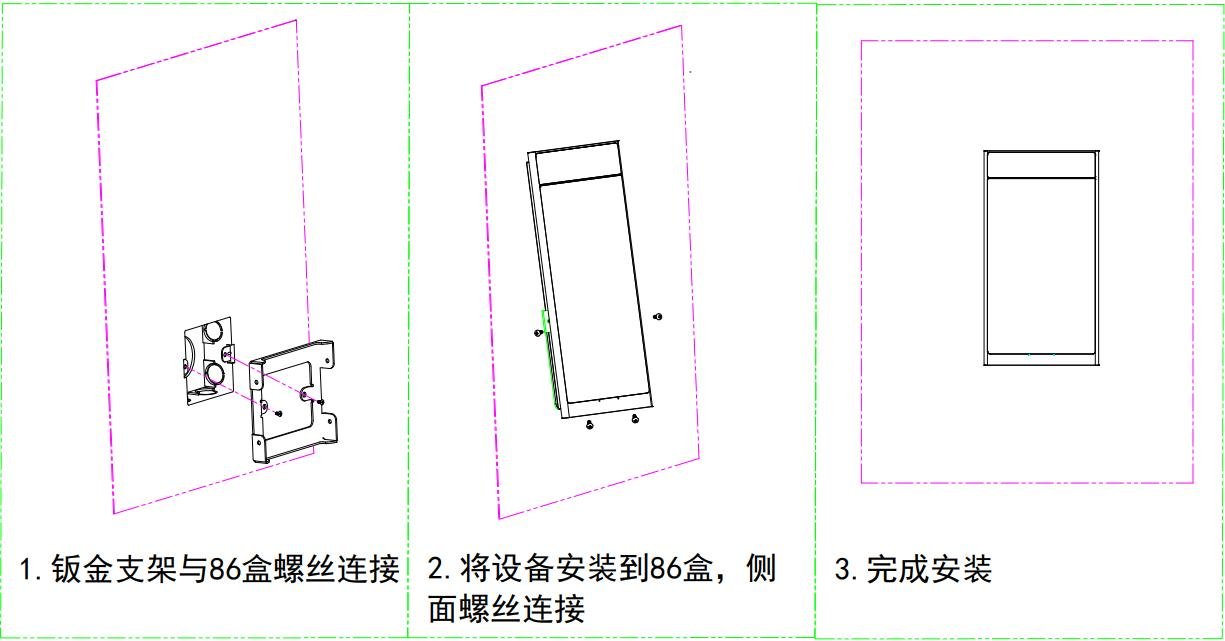

86 盒安装

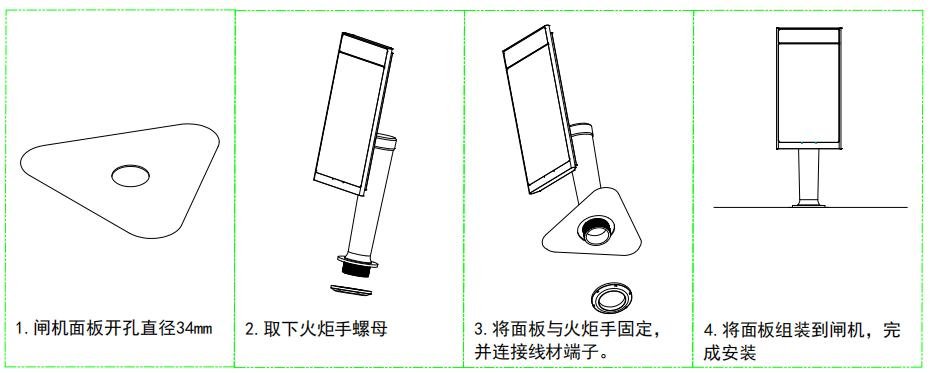

闸机安装

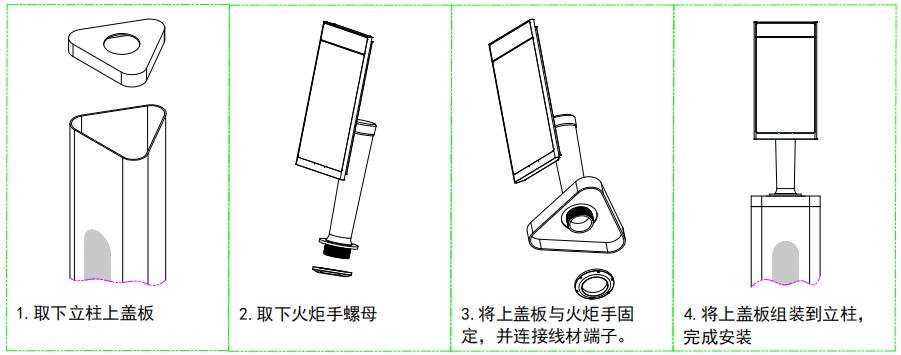

立柱安装
安装注意事项

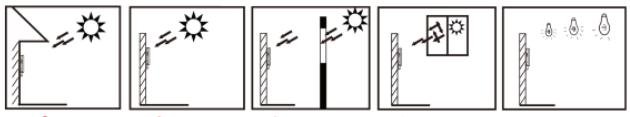

避免逆光、阳光直射、阳光透过窗户直射、阳光透过窗户斜射、灯光近距离照射。
设备接线

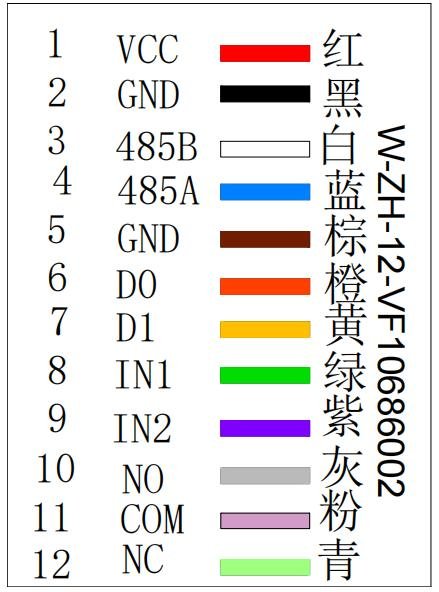

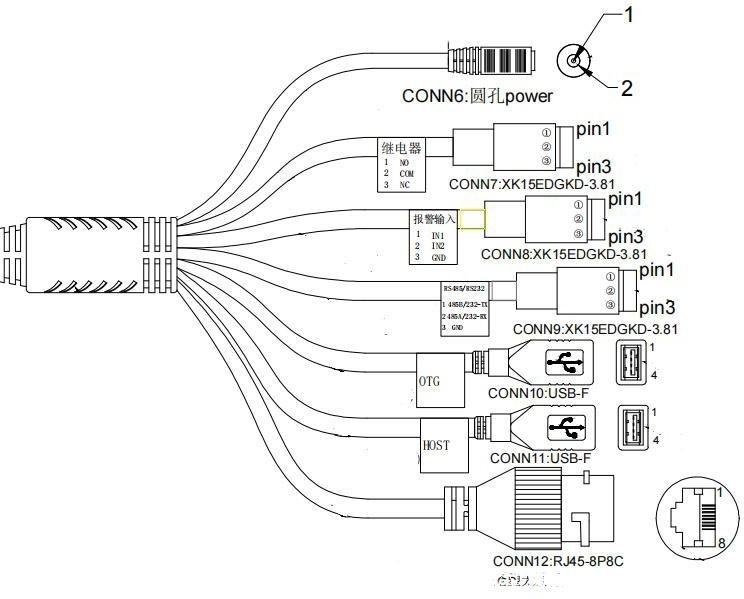

人脸设备引出七条接线端子，依据接线端线标定义接线。
【端口说明】 电源接口：DC 圆头 — 12V 供电电源 继电器接口：1 NO 继电器常开端；2 COM 继电器公共端；3 NC 继电器常闭端 报警输入：1 IN1 报警输入 1；2 IN2 报警输入 2；3 GND 地线 RS485/RS232：1 485B / 232-TX；2 485A / 232-RX；3 GND 地线 USB-OTG：母头 USB 数据 USB-HOST：母头 USB 数据 网线接口：RJ45 连接网线
注意事项
人脸注册照片要求：人脸像素最小 80、最大 512；图片大小 50～300K；图片高宽为宽 512~800、高 640~1024；图片格式 JPG；背景要求为生活照、无美颜滤镜、无浓妆，无墨镜、围巾、口罩等遮挡。
刷脸注册时，人脸需要处在注册框内，最好占据全部注册框，并且注视注册框 2-3 秒钟，等待设备完成注册。
对于用不到的引脚，必须做绝缘处理！如因未做绝缘处理导致设备短路损坏的，需用户自行承担责任！
