M340 扫码

感谢使用提供的 M340 扫码设备。认真阅读本文档，可以帮助您了解此设备功能、特点、以及快速掌握设备的使用、安装方法。

产品简介M340 扫码设备是专为门禁扫码领域研发的一款产品，具备多种输出接口，支持 TTL、韦根、RS4

RS232 等多种输出方式，适用于闸机、门禁、自助设备嵌入等场景。

产品特点1，M340 扫码设备支持扫码&刷卡二合一。2，识读速度快，精度高，识读速度最快可达 0.1 秒。3，操作简单，搭配人性化使用工具，使设备调试更便捷。

整体介绍指示灯背光灯 扫码/刷卡区

产品尺寸图

常规参数常规参数支持接口 RS4

RS2

TTL、韦根指示方式红光、绿光、白光指示灯蜂鸣器图像传感器 30 万像素 CMOS 传感片最大分辨率 640480安装方式 86底盒安装产品尺寸88.38mm88.38mm35.10mm识读窗尺寸 56mm51mm

识读参数二维码识读参数识别码制 QR、PDF4

CODE

CODE

CODE1

ISBN

ITF、EAN

DATABAR、aztec 等解码支持 手机屏幕\纸质识读景深 0mm~62.4mm(QRCODE 15mil)读取精度 ≥8mil读取速度 100ms每次（平均）,支持连续读取读取方向 倾斜±52.6°旋转±360°偏转±48.6° （15milQR）视场角 73.5° （15milQR）射频卡识读参数识别卡类型 ISO 14443A 协议卡、ISO 14443B 协议卡、身份证（仅读取物理卡号）操作卡方式 读取 UID/读写 M1 卡扇区射频工作频率 13.56MHz识读有效距离 ＜5cm

电气参数须在连接好设备之后，才允许提供电源输入。如果在线缆带电时接插或拔离设备（带电热插拨），将会损坏其电子部件，请确保在进行线缆插拨时已切断电源。电气参数工作电压 DC 5-24V工作电流 500mA（典型值5V供电）额定功耗 2500mW（典型值 5V 供电）

工作环境工作环境参数静电防护 ±8kV（空气放电），±4kV（接触放电）工作温度 -20°C-65°C存储温度 -40°C-80°C相对湿度 5%-95%（无凝结）（环境温度30℃）环境照度 0-80000Lux(非阳光直射)

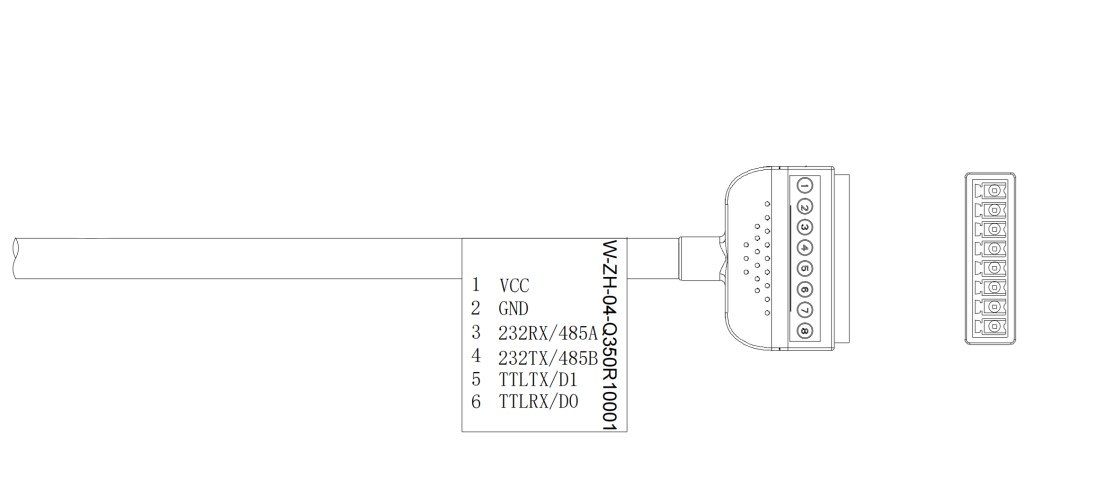

232/485版本注：RS232与RS485为不同硬件版本。TTL与韦根可通过配置切换输出。序号 定义 说明1 VCC 电源正2 GND 电源负3 232RX/485A232 版本时 扫码器数据接收端485 版本时 485 _A 线4 232TX/485B232 版本时 扫码器数据发送端485 版本时 485 _B 线5 TTL_TX/韦根 D1配置为 TTL 时 扫码器数据发送端配置为韦根时 D16 TTL_RX/韦根 D0配置为 TTL 时 扫码器数据接收端配置为韦根时 D0

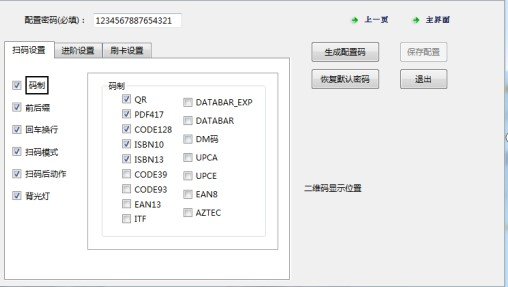

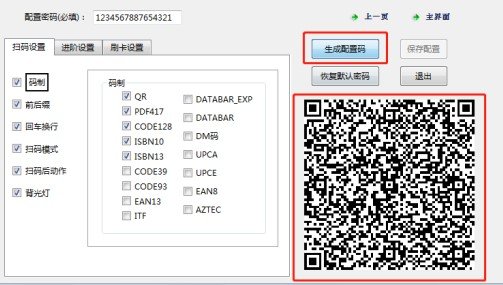

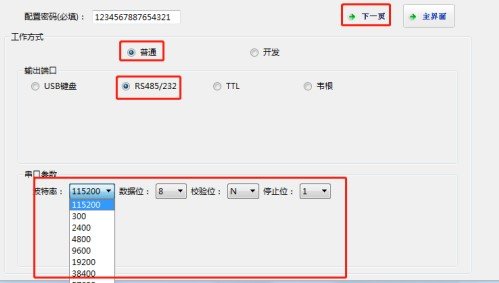

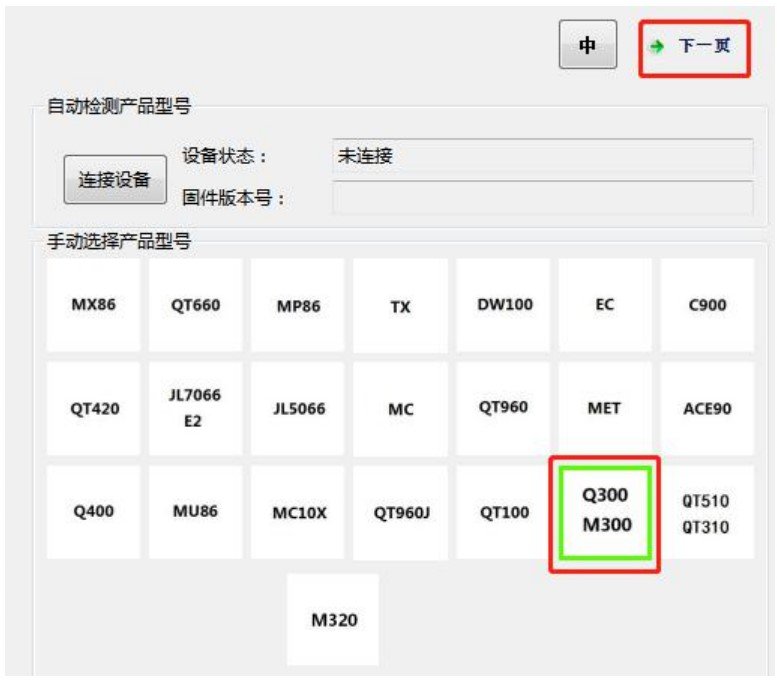

利用 VguangConfig 配置工具对设备进行配置。打开如下配置工具（可以官网下载中心获取）。图5.1配置工具按照如下步骤配置设备，以配置485设备为例。第一步：选择设备型号，选择M300即可。 第二步：选择输出方式，配置相应的串口参数。第三步：选择需要的配置。配置选项内容参考官网《VguangConfig配置工具使用手册》第四步：按需求勾选完选项后，点击生成配置码。 第五步：用扫码器扫一下生成的配置码。然后给扫码器断电重启，即完成配置。配置工具详细使用方法，可以参考官网“VguangConfig 配置工具使用手册”。

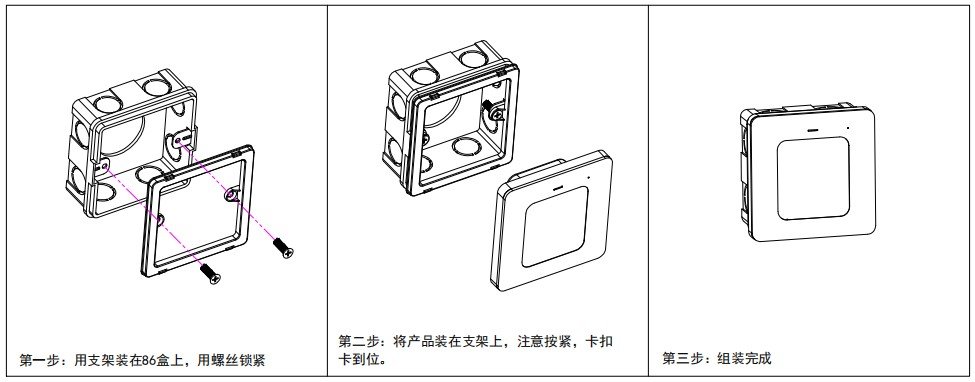

产品采用 CMOS 图像传感器，安装时应避免识读窗正对太阳、大功率灯具等强光源。强光源会造成图像中二维码与背景对比度过大而无法解码，长期照射也会损伤图像传感器，造成设备故障。识读窗采用钢化玻璃， 具有良好的透光性、 且抗压抗冲击性。 但是， 依然要避免更高硬度的物体划伤钢化玻璃，而降低二维码识别性能。射频卡识读天线位于识读窗下侧，在安装时应避免 10cm 以内无金属和磁性物质，否则会严重降低刷卡性能。

1，设备标准为 12-24V 供电， 可以从门禁电源取电，也可以单独供电。电压过高可能导致设备无法正常工作，甚至损坏设备。2，不可私自拆解扫码器设备，否则可能会损坏设备。3，门禁扫码器安装位置要尽量避免强光直射。否则可能会影响扫码效果。扫码器识读面板要保证干净，清洁，否则可能会影响扫码器正常取图。扫码器周边的金属可能会干扰 NFC 磁场，影响刷卡。4，门禁扫码器设备接线要牢固、可靠。且线与线之前要确保绝缘，防止短路烧坏设备。
