CC104 门禁控制器使用手册：涵盖产品概述、外观及接口、控锁端子、辅助输入输出、控制箱安装固定、控制板接线示意图与注意事项。
前言
感谢使用提供的CC104门禁控制器。认真阅读本文档，可以帮助您了解此设备功能、特点、以及快速掌握设备的接线、安装方法。
产品简介CC104门禁控制器是一款针对部署智能门禁系统所需的一款四门控制器，结合微光485读头和门禁云平台，可以实现门禁智能管理，拥有人员管理、访客管理、远程开门、流量监测等一系列功能。集成防拆与火警接口，使得门禁场景更加安全。此外，设备对外开发协议接口，用户可根据自身情况做对接开发。适用于银行、宾馆、写字楼、智能小区或工厂等场景。

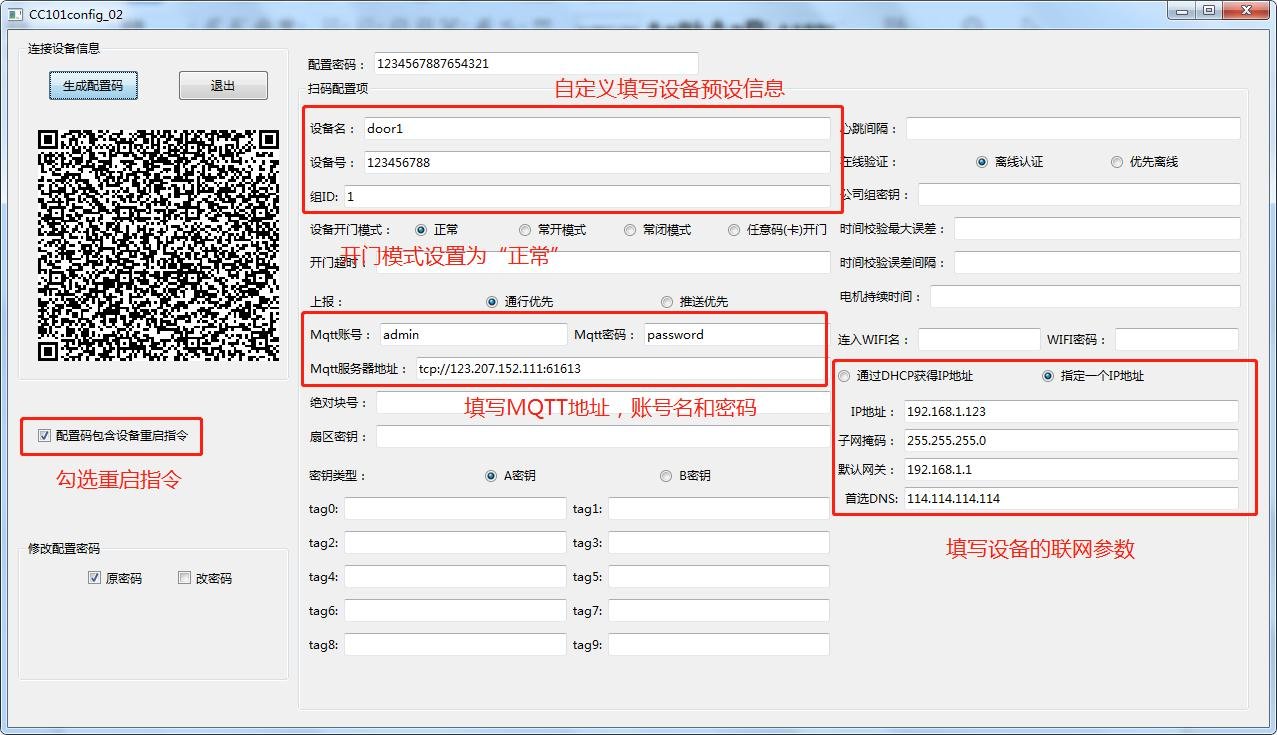

产品参数 通讯方式：TCP/IP、udp、mqtt、RS485 配套机箱尺寸（厘米）：24914037 配套电源：12VDC 10A 读卡器输入格式：RS485 115200 BAUD 可接读卡器数量：四对 可控制门输出：四组 使用环境温度：-20 至 70摄氏度 用户注册卡数量：10W 记录脱机存储数量：10W 数据掉电保护：高速闪存设计，永不丢失。

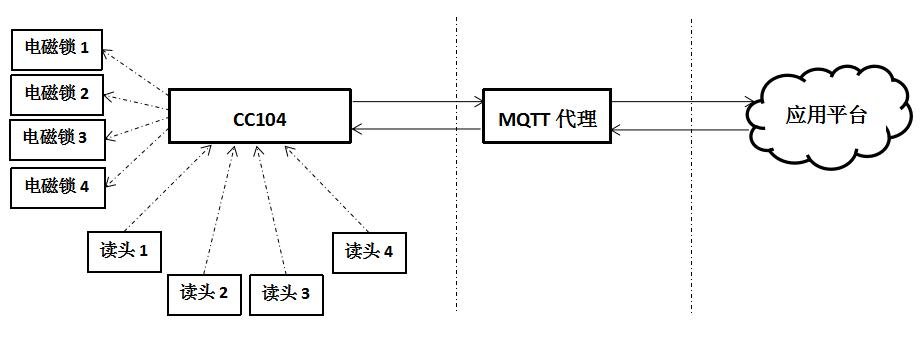

应用场景示意图
外观及接口

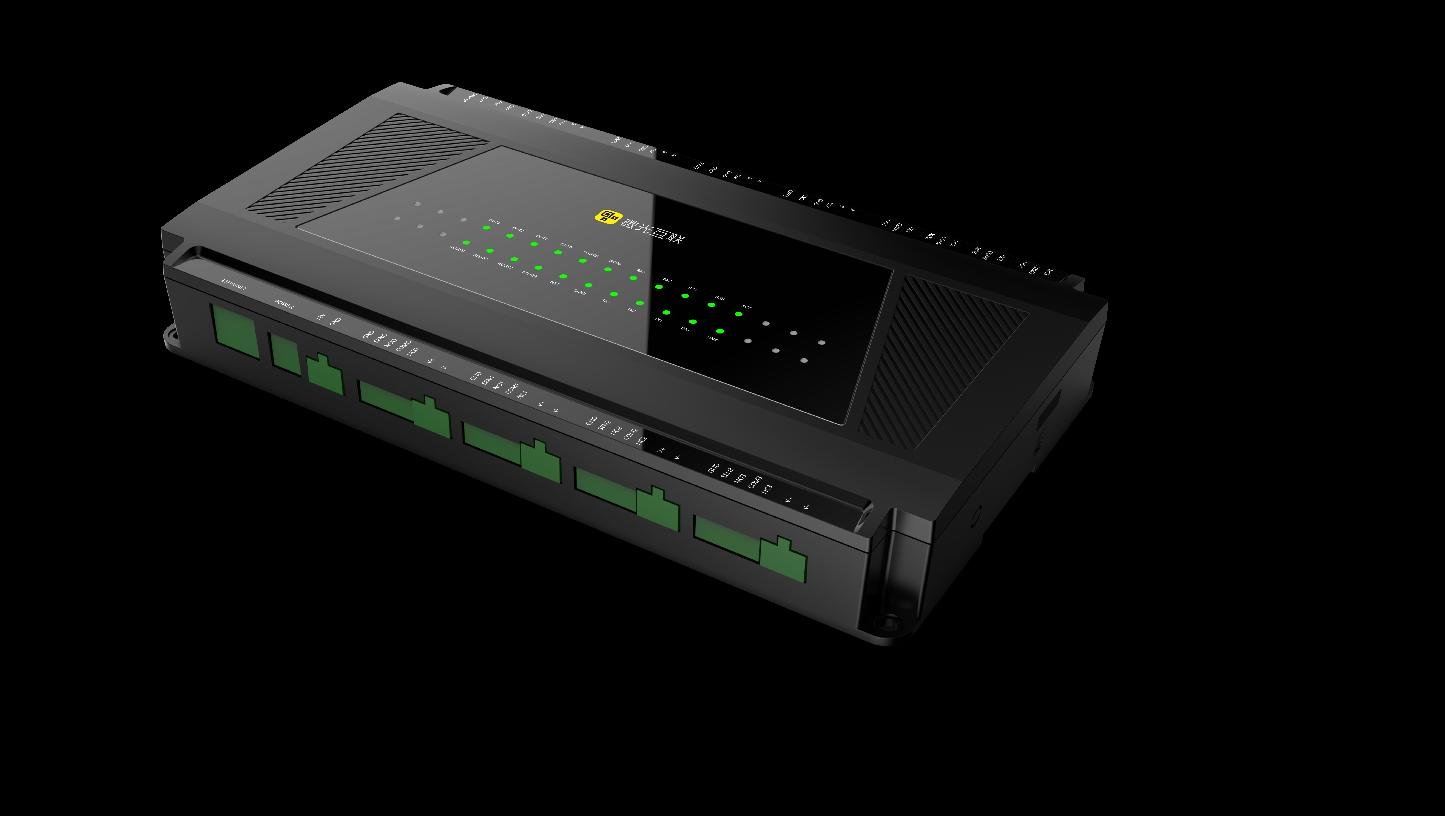

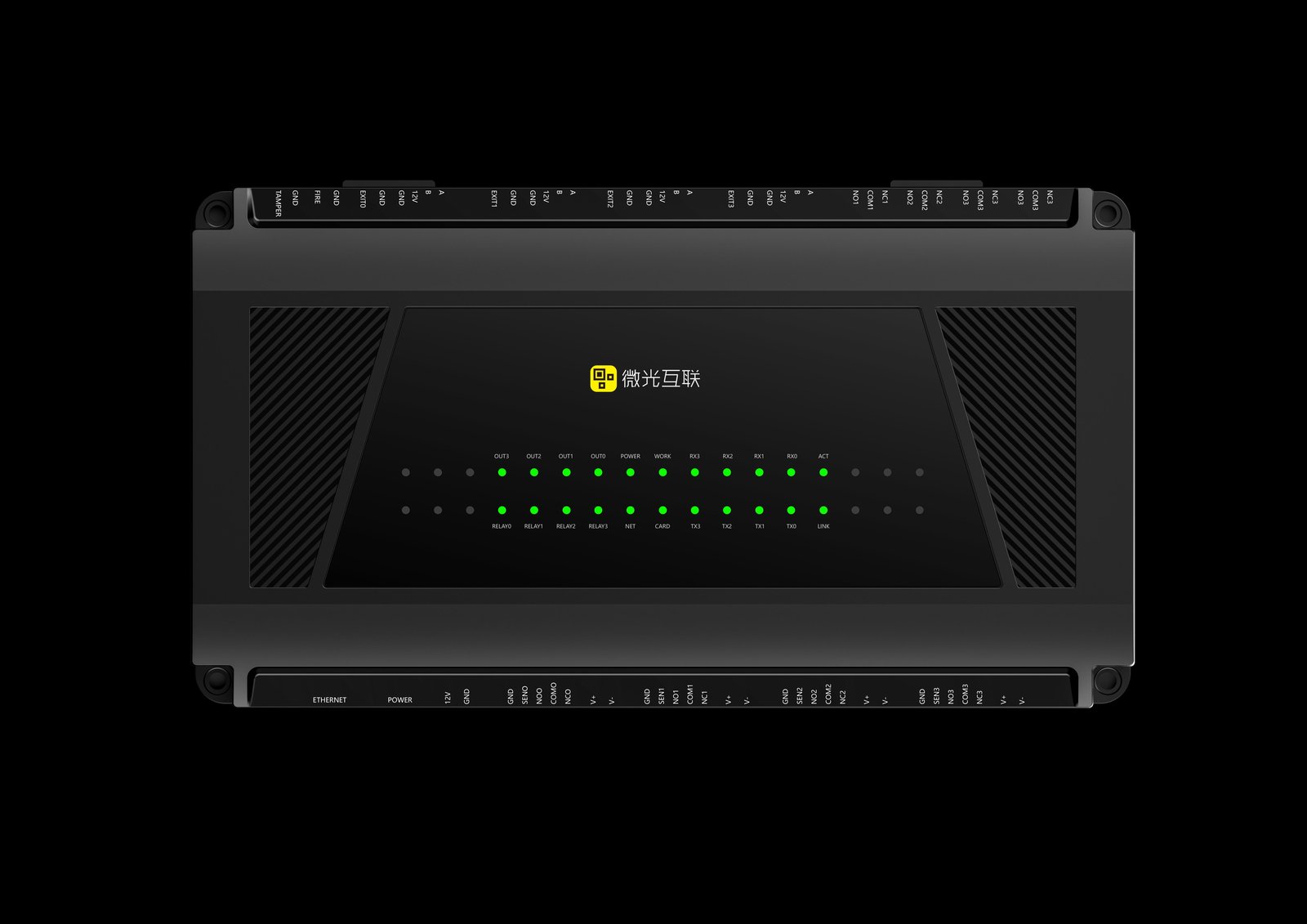

CC104 外观图
端口说明出门按钮#1两个辅助输入出门按钮#2出门按钮#3出门按钮#4外接读头#1外接读头#2外接读头#3外接读头#4四路辅助输出网线接口电源接口#1电源接口#2四路控锁端 端口说明列表端口序号 定义 说明 网线口 连接网线 2 电源接口#1 连接电源适配器（电源 1 与电源 2 任选其一）3 电源接口#2 连接外部 12V 电源（电源 1 与电源 2 任选其一）
四路控锁端
GND 门磁信号输入端SENNO继电器输出端COMNCV+ 电磁锁电源V-
四路辅助输出（预留）
NO 继电器常开端COM 继电器公共端NC 继电器常闭端 四路外接读头 A 485AB 485B12V 12V 输出GND 电源地
两路辅助输入
GND 火警输入FIREGND 防拆输入TAMPER 门磁 GND 连接锁头门磁检测端（没有则不 接）SEN 继电器 NO 常开端COM 公共端NC 常闭端
控制箱指示灯含义指示灯 定义 说明OUT（0-3） 辅助继电器输出指示灯（黄色） 亮黄灯：有效输出灭灯：无输出POWER 电源指示灯（红色） 亮红灯：上电灭灯：没电WORK 工作指示灯（绿色） 正常模式：500ms 间隔闪烁禁用模式：1500ms 间隔闪烁RX（0-3） 485 接收信号灯（黄色） 有信号时闪烁TX（0-3） 485 输出信号灯（绿色） 有信号时闪烁ACT 数据灯（黄色） 常亮：PHY 未上电时闪烁：数据收发LINK 网线灯（黄色） 常亮：网线连接灭：网线未连接CARD 刷卡指示灯（黄色） 预留NET 网络灯（黄色）灯灭：未联网 秒间隔闪烁：已连接 MQTT RELAY（0-3） 读头（0-3）对应的继电器灯（绿色） 灯亮：继电器动作
控制箱安装固定
CC104控制器有两种安装方式，可根据实际场景，任选其一进行安装。

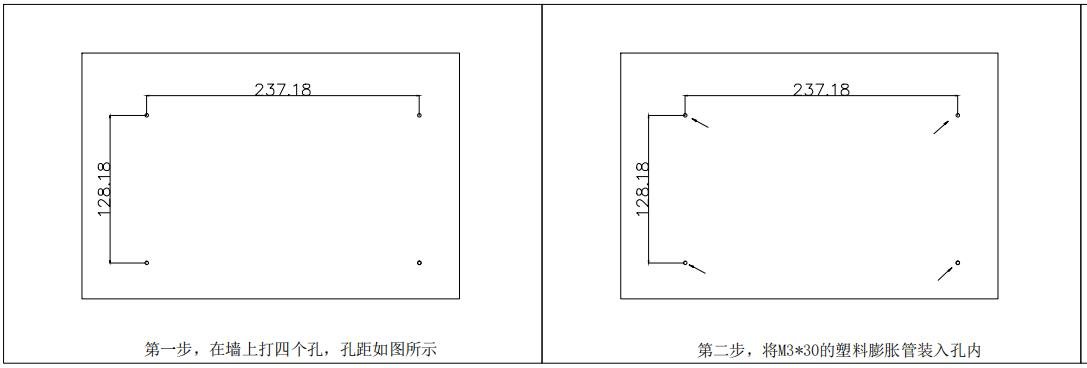

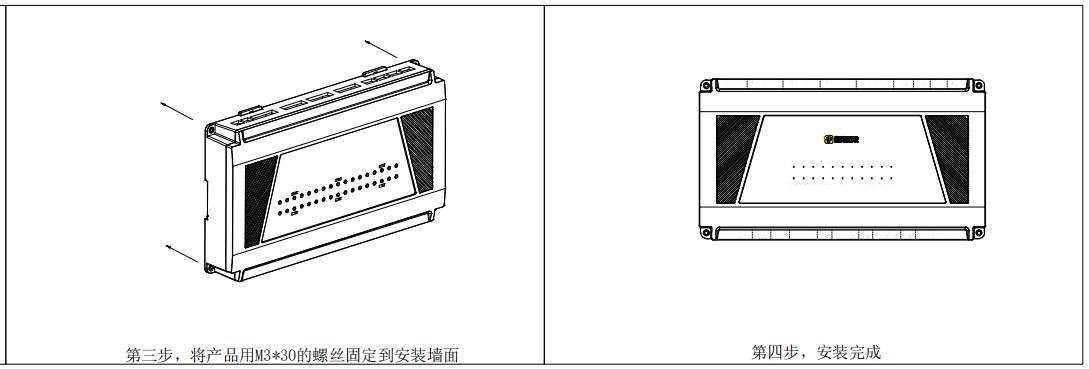

墙壁安装示意图

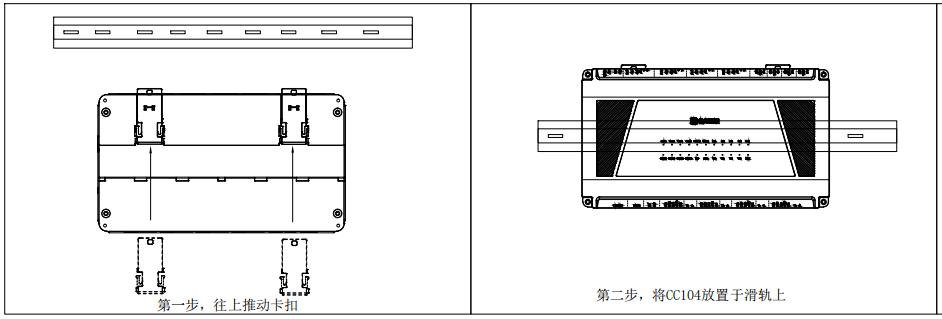

滑轨安装示意图
控制板接线示意图
接线注意事项 安装前，请关闭外部电路（为系统供电），包括门锁，安装完成之前，请勿通电。 设备接通电源之前，请确认电源输出电压在指定电压范围内。 所有接线端子的裸露部分强烈建议不要超过 4mm，可以使用专业的卡线工具，以防过长的裸线意外接触，而引起短路和通讯故障。 不要带电拔插接线端子。 不要将控制器和其他大电流设备接在同一供电插座上。 推荐使用手册指定规格的线材连接设备。 供电方面：电源接口1 与电源接口2 可任选其一进行供电。
双门双控接线NC3COM3NO3NC2COM2NO2NC1COM1NO1NC0COM0NO0AB12VGNDAB12VGNDAB12VGNDAB12VGNDGNDFIREGNDTAMPER485A
视频教程
CC104 产品演示
观看视频常见问题
如何获取该产品的最新固件？
固件与升级包需提交企业信息申请，审核通过后发送下载链接；亦可在设备后台在线升级。
手册内容与设备实际不一致？
请以设备机身标签与最新版本手册为准；如有疑问可联系微光技术支持获取帮助。
