C800 多功能扫码

感谢使用提供的 C800 多功能扫码器设备。认真阅读本文档，可以帮助您了解此设备功能、特点、以及快速掌握设备的使用、安装方法。

产品简介C800 多功能扫码器是专为防水嵌入式扫码及身份验证需求研发的一款产品，独特的设计使其能够被快速部署在闸机、自助设备嵌入等场景下。专项升级的结构，能达到 IP66/IP67(可选)级别的防水防尘能力。使设备对于环境的适应能力达到最大。支持 RS4

RS232 和 USB 多种输出，支持离线身份证验证，设计有软件狗、硬件狗等多种防护机制，杜绝死机，设备运行更可靠。

产品特点1，扫码能力突出，兼容纸质与手机屏幕。2，识读速度快，精度高，识读速度最快可达 0.1 秒。3，操作简单，搭配人性化使用工具，使设备调试更便捷。4，交互提示明显，可通过指示灯和蜂鸣器标识设备状态或对扫码结果提示

适用型号型号 USB RS232 RS485 安装规格 线材C800-1 × √ × 内嵌 IP67 航插线C800-2 × √ × 外嵌 IP67 航插线C800-3 × × √ 内嵌 IP67 航插线C800-4 × × √ 外嵌 IP67 航插线C800-5 √ × × 内嵌 IP67 航插线C800-6 √ × × 外嵌 IP67 航插线C800-7 × √ × 内嵌 标品线C800-8 × √ × 外嵌 标品线C800-9 × × √ 内嵌 标品线C800-10 × × √ 外嵌 标品线C800-11 √ × × 内嵌 标品线C800-12 √ × × 外嵌 标品线

装机清单零部件 配置 图片 数量 用途主机 标配 1安装支架 标配 2连接线 标配 1RS232RS485USB保修卡 标配 1

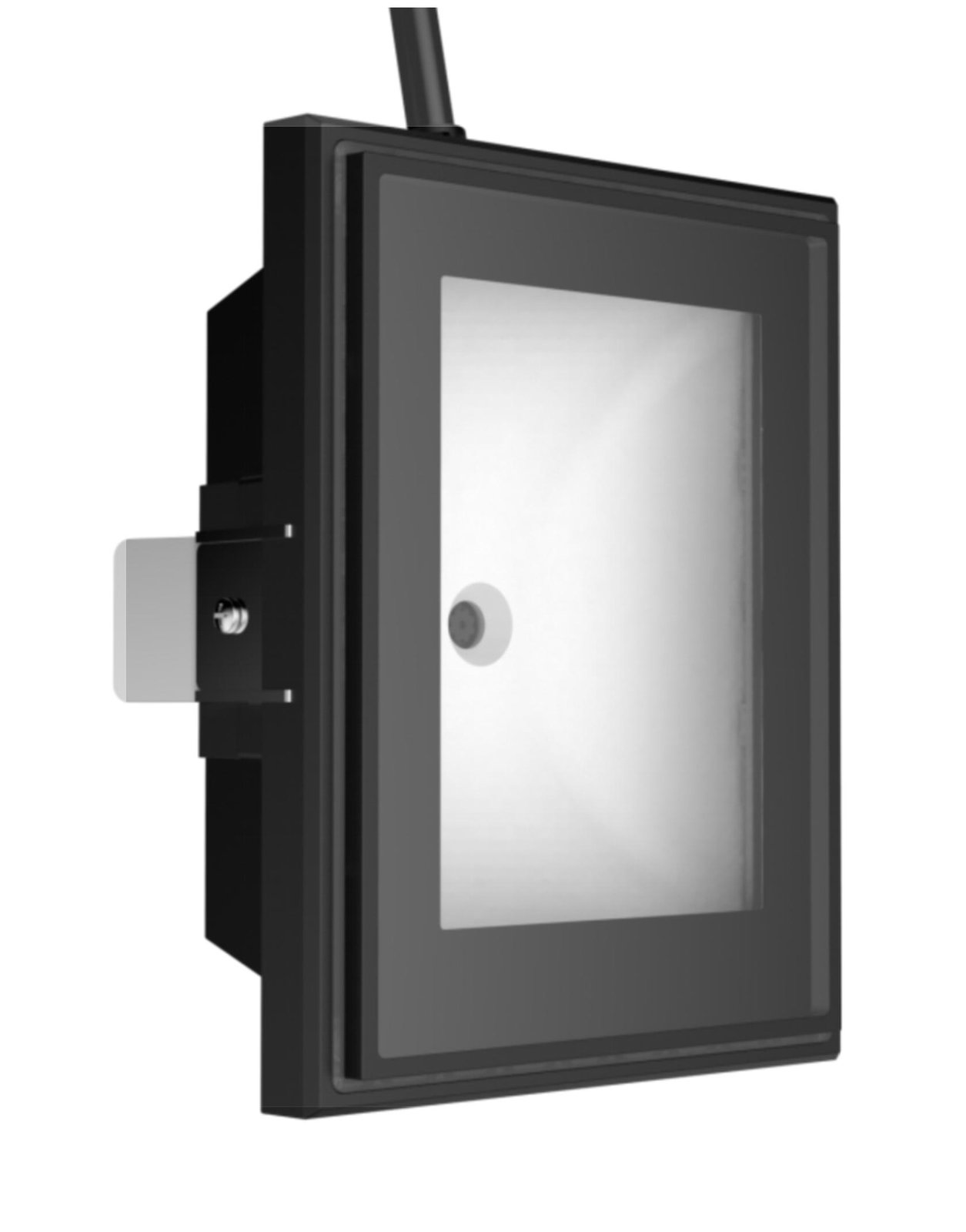

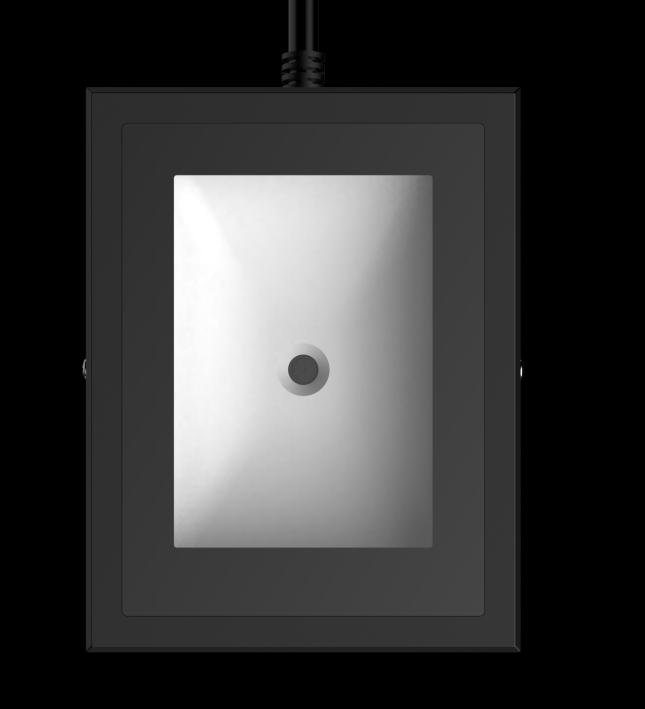

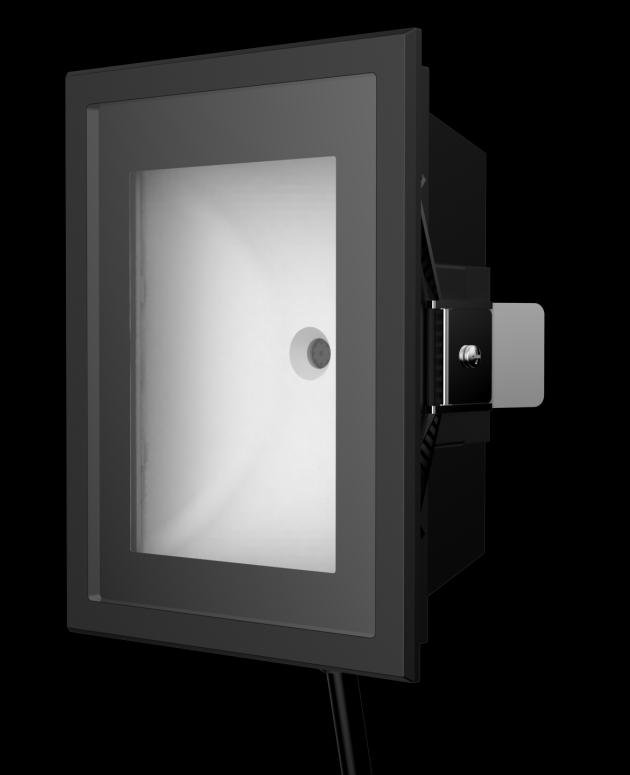

整体介绍产品因其安装方式不同，分为内嵌型及外嵌型两种

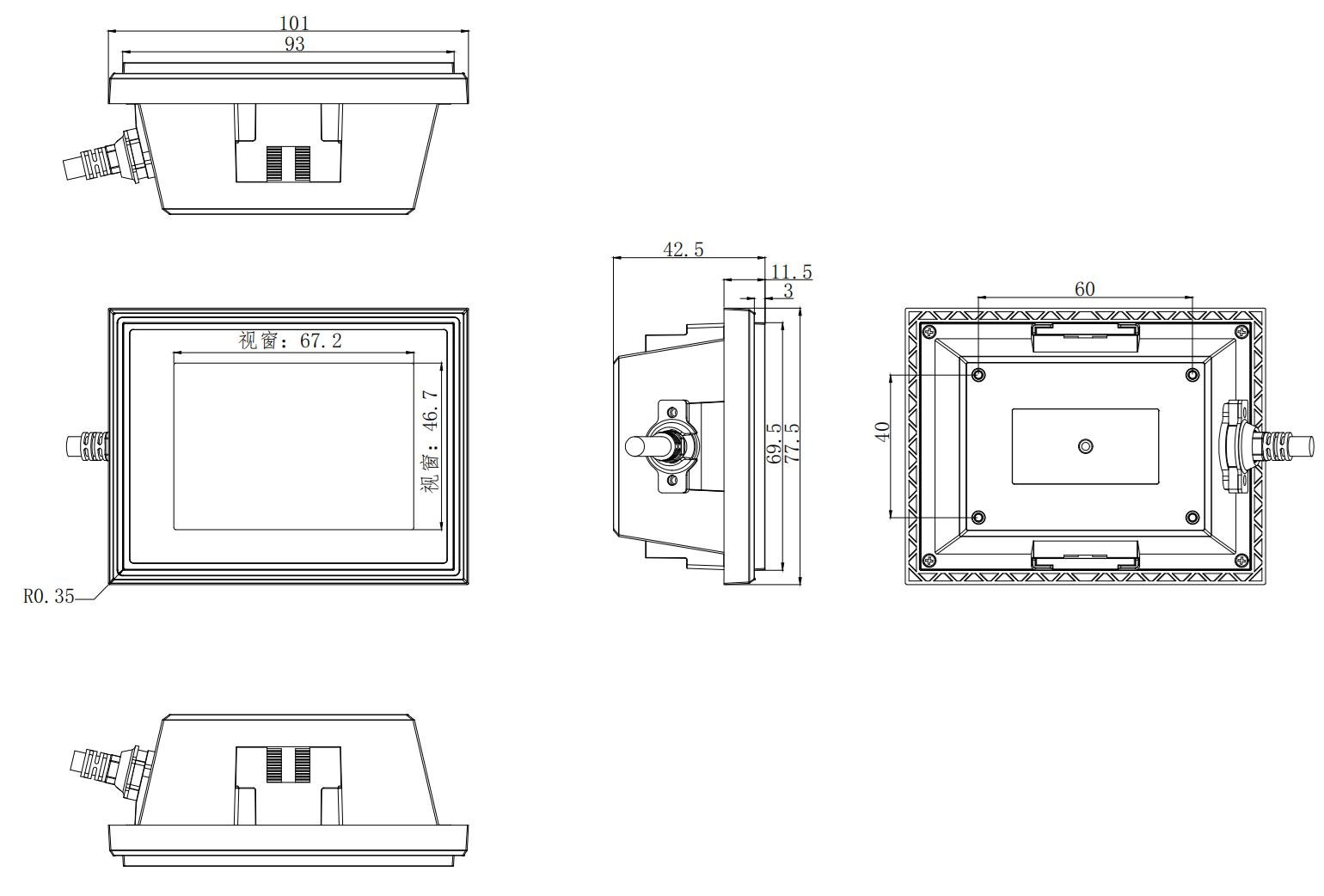

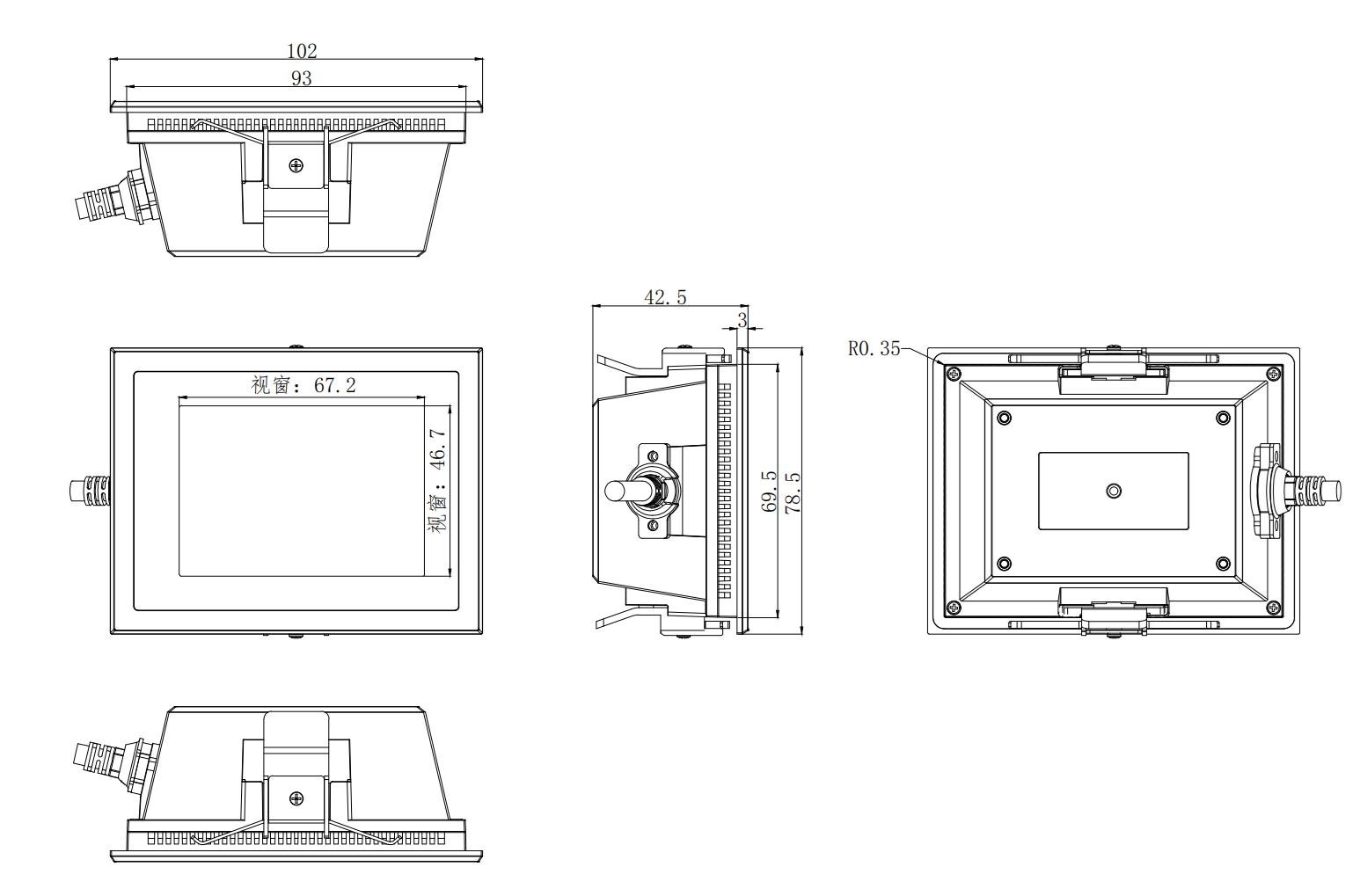

产品尺寸图内嵌产品尺寸图外嵌产品尺寸图

常规参数常规参数支持接口 RS4

RS2

USB指示方式LED指示灯蜂鸣器图像传感器 30 万像素 CMOS 图像传感器最大分辨率 640480安装方式 嵌入式安装产品尺寸 10278.542.5mm(外嵌)识读窗材质 钢化玻璃识读窗尺寸 67.246.7mm

识读参数二维码识读参数识别码制二维码：QR Code、PDF417一维条码：CODE1

EAN

EAN

code

code

ISBN

ISBN

ITF、UPCA、UPCE、AZTEC解码支持 屏幕码、纸质码识读距离 屏幕码：15milQR 码：26mm~60mm（在正常室内光，手机亮度 100%）纸质码：15milQR 码：27mm~66mm（在正常室内光）读取精度 QR：≥9mil读取速度 100ms每次（平均）,支持连续读取读取方向 360 度读取角度 中心倾斜角：44°；中心偏转角：63°视场角 水平：61°垂直：49° 视场角：75°

电气参数须在连接好设备之后，才允许提供电源输入。如果在线缆带电时接插或拔离设备（带电热插拨），将会损坏其电子部件，请确保在进行线缆插拨时已切断电源。不良的电源连接、或过短间隔的电源关闭开启操作、或过大的压降脉冲都可能导致设备不能处于稳定正常的工作状态，需保持电源输入的稳定。在关闭电源输入后，需间隔 2 秒以上才可以再次开启电源输入。电气参数工作电压 DC 5V-24V，典型值DC12V工作电流 500mA(典型值12V供电)额定功耗 6W(典型值 12V 供电)

工作环境工作环境参数静电防护 ±13kV（空气放电），±4kV（接触放电）工作温度 -20℃~70℃存储温度 -40℃~80℃相对湿度 5%-95%（无凝结）（常温下）环境照度 0-80000Lux(非阳光直射)

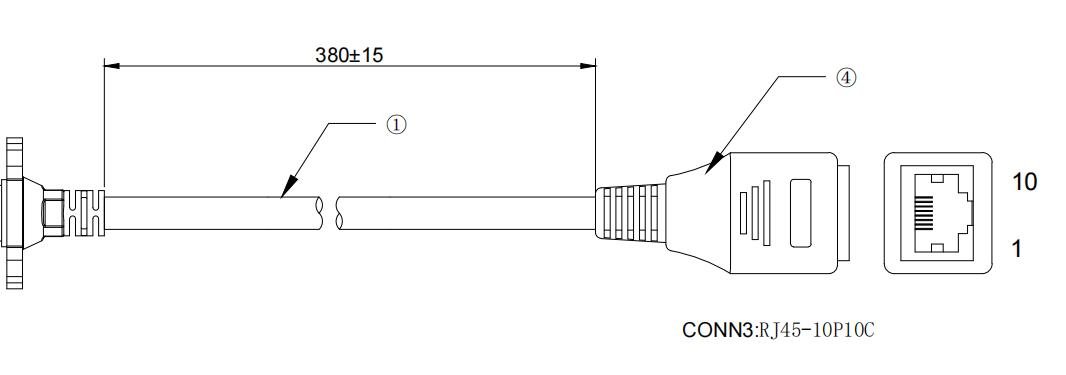

序号 定义 说明1 ID2 DP3 DM4 GND 电源负5 VCC 电源正6 232TX/485A232 版本时 扫码器数据发送端485 版本时 485 _A 线7 232RX/485B232 版本时 扫码器数据接收端485 版本时 485 _B 线

产品采用 CMOS 图像传感器，安装时应避免识读窗正对太阳、大功率灯具等强光源。强光源会造成图像中二维码与背景对比度过大而无法解码，长期照射也会损伤图像传感器，造成设备故障。二维码识读窗采用钢化玻璃，具有良好的透光性、且抗压抗冲击性。但是，依然要避免更高硬度的物体划伤钢化玻璃、降低二维码识别性能。

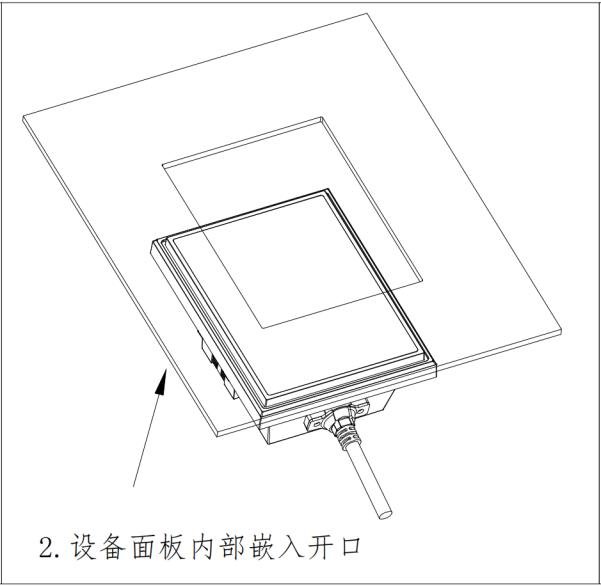

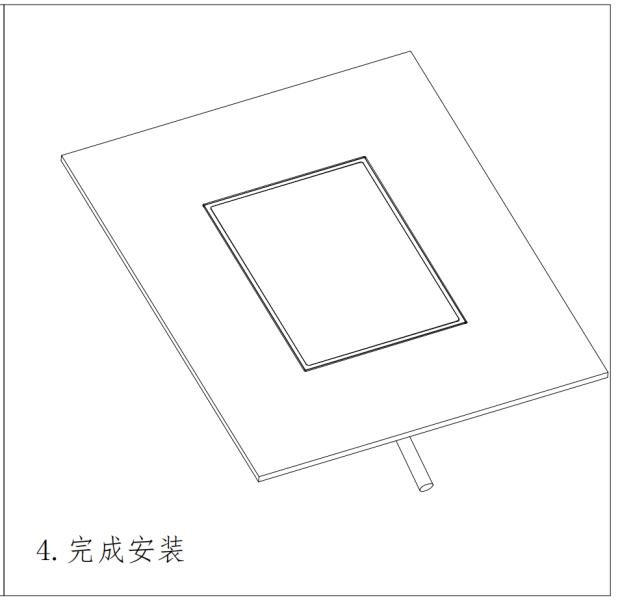

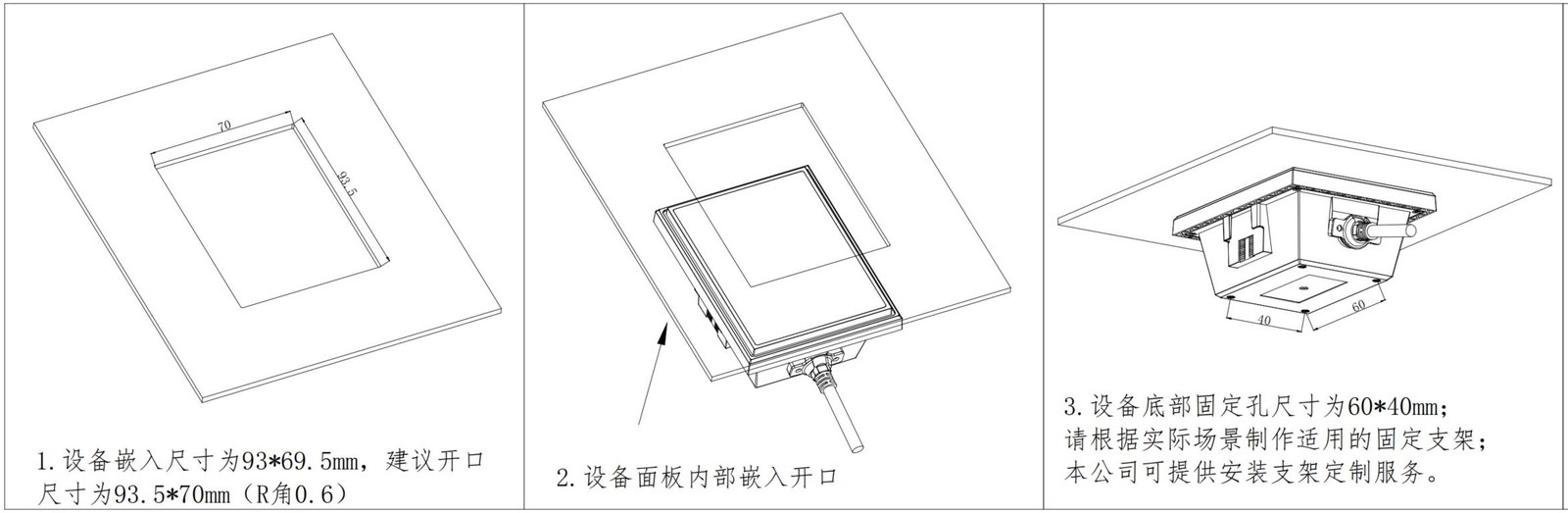

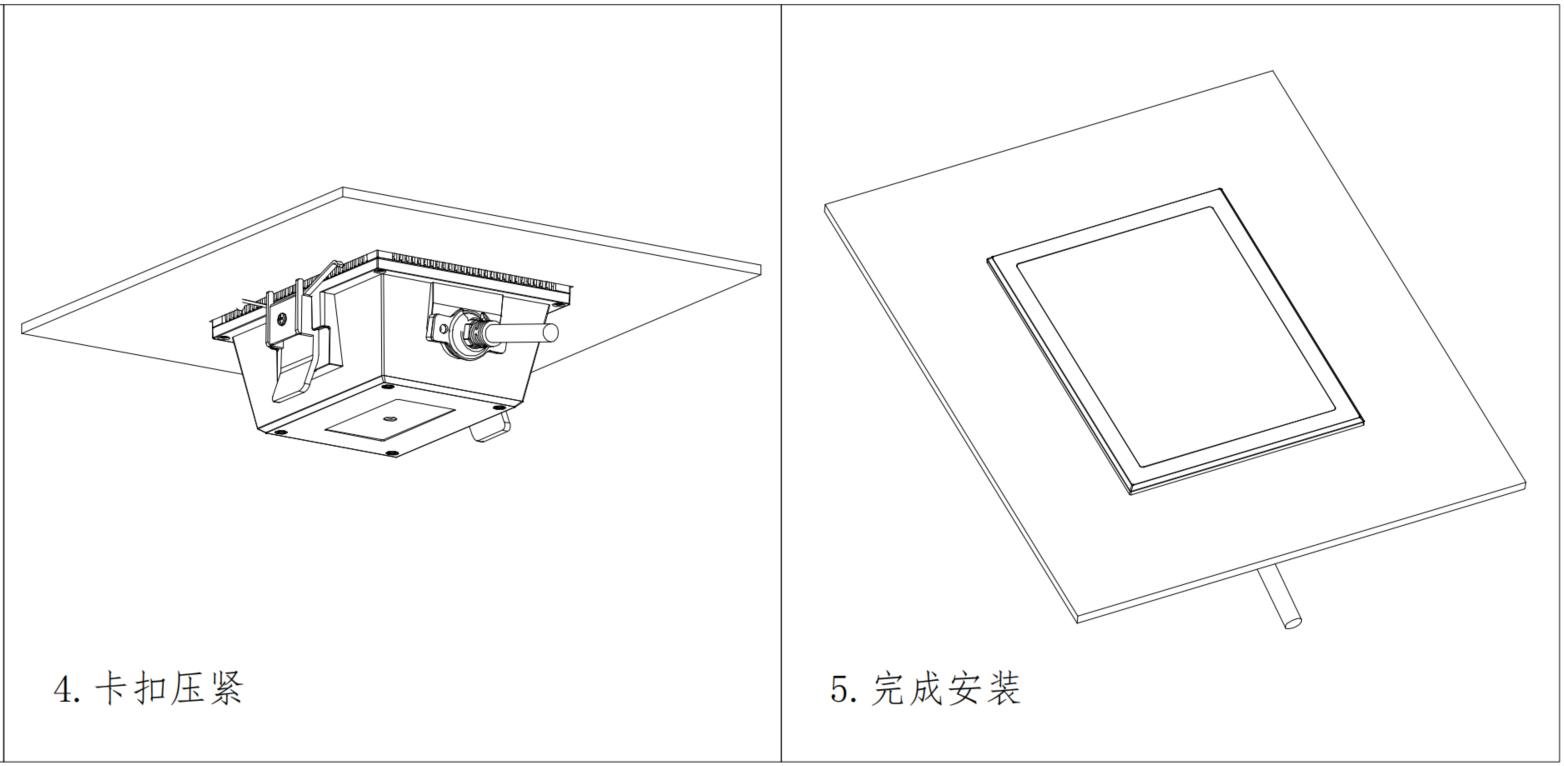

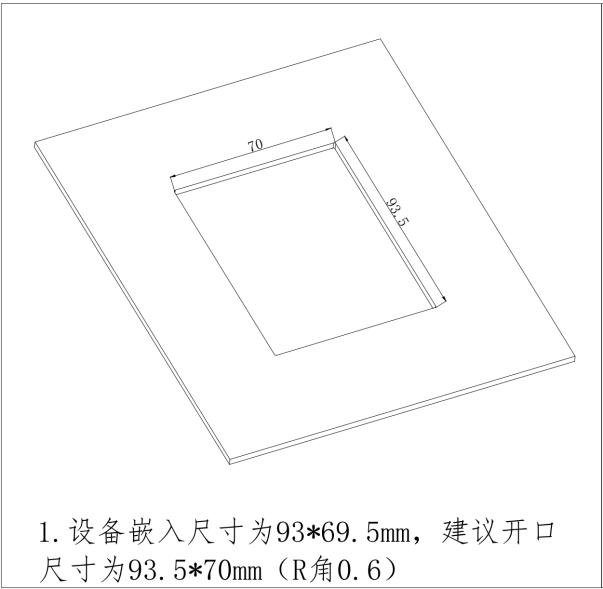

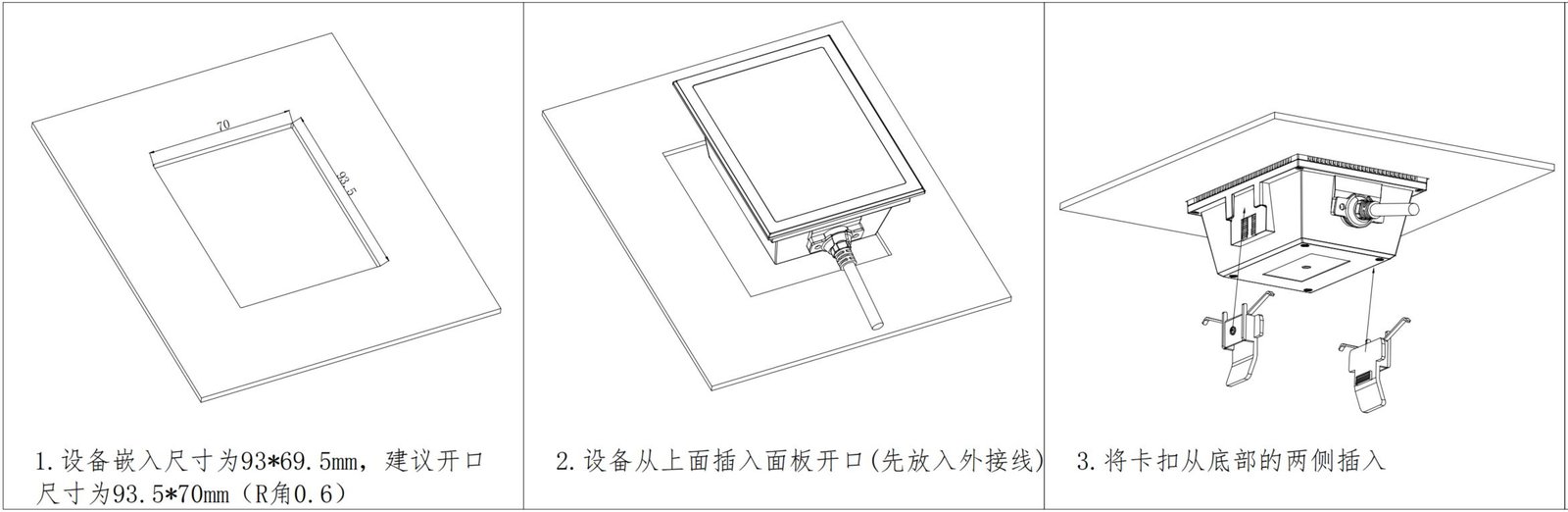

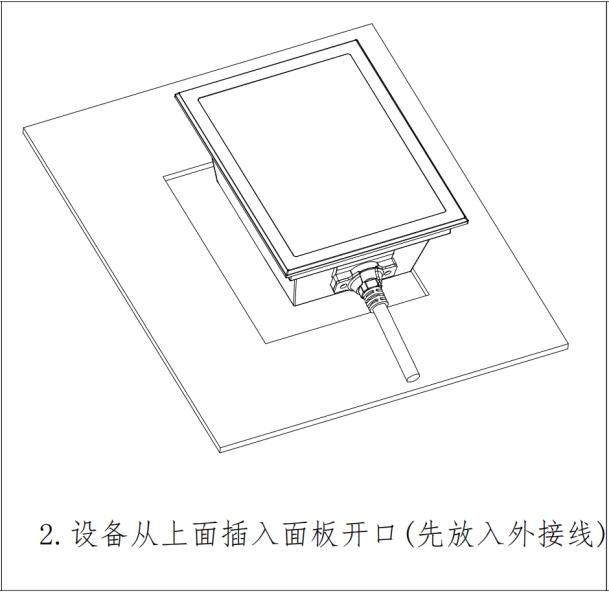

内嵌安装示意图

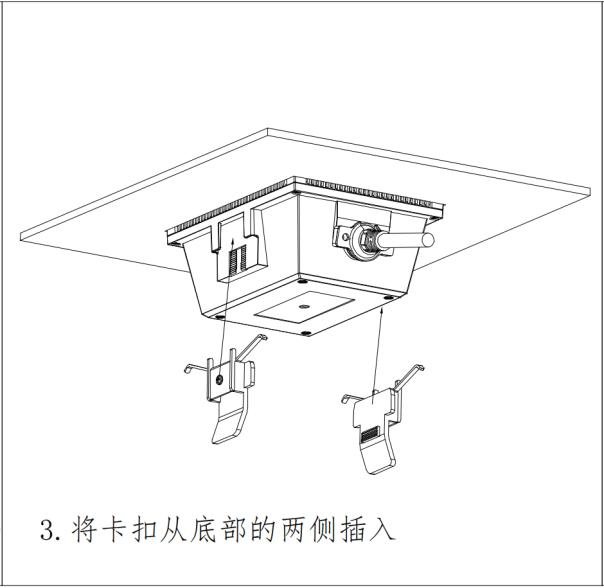

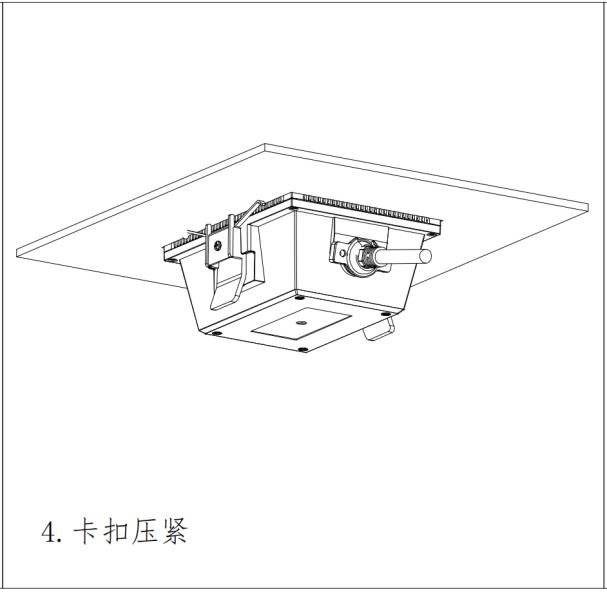

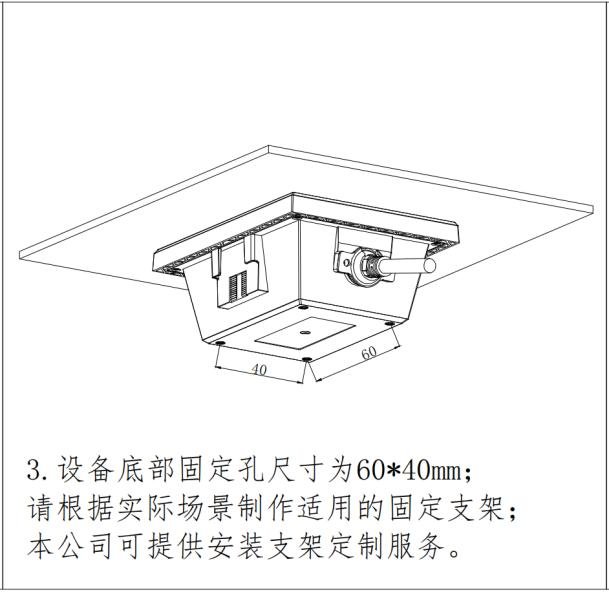

外嵌安装示意图

设备可支持为 5-24V 供电，典型值为 12V，可以从主机电源取电，也可以单独供电。电压过高可能导致设备无法正常工作，甚至损坏设备。

不可私自拆解扫码器设备，否则可能会损坏设备。

扫码器安装位置要尽量避免强光直射。否则可能会影响扫码效果。扫码器识读面板要保证干净，清洁，否则可能会影响扫码器正常取图。

扫码器设备接线要牢固、可靠。且线与线之前要确保绝缘，防止短路烧坏设备。

单位名称：

【识读性能】 识读码制：手机+纸质二维 QRCODE、PDF417 等；一维 EAN/UPC/ISBN/CODE/ITF/Code Bar 等 图像传感器：640*480 CMOS（120 fps） 灵敏度：倾斜±40°，旋转±360°，偏转±30° 运动容差：3m/s 视场角：70° 识别模式：主动识读/被动识读，可切换 符号反差：≥25% 识读精度：≥5mil 单次扫描时间：70ms/次 读取距离：0mm-80mm（15mil QR，玻璃面起算） 通信误码率：≤10E-7 扫码反馈：蜂鸣提示、LED 红光和绿光指示，LED 白光照明（漫反射式照明，光线柔和）

【电气/机械参数】 产品尺寸（LWH）：102mm78.5mm42.5mm 识读窗尺寸（LW）：67.2mm46.7mm 开孔尺寸（LW）：93mm69.5mm（内嵌&外嵌一致） 安装方式：内嵌式（子型号）见下附图，外嵌式（子型号）见下附图 产品材质：ABS+PC+钢化玻璃 阻燃等级：V0 产品重量：156.8g 工作电压：DC 5V 工作电流：159mA（典型值 5V 供电） 额定功耗：795mW 通讯接口：USB/RS232 开发语言：Java、C++、C#（仅 windows 环境下），串口协议、安卓开发

【可靠性】 MTBF：≥100000 小时 静电防护：±8kV(空气放电)，±6kV（直接放电）

【环境参数】 防水等级：IP66/IP67(可选) 工作温度：-20℃-70℃ 存储温度：-40℃-80℃ 相对湿度：5%-95%（无凝结）（环境温度 30℃） 环境光照度：0-80000Lux（非阳光直射） 操作系统：Windows(xp\7\8\10)，linux，Android，Mac 等 认证资质：CE、FCC
